64
Вытяжка предназначена для крепления к стене
кухни.
•
Не забудьте при монтаже установить
предусмотренные детали специальных
принадлежностей, напр., базисный комплект
для режима циркуляции воздуха. Обратите
внимание на прилагаемую в дополнении
инструкцию по монтажу.
•
Соблюдайте минимальное расстояние
между кухонной плитой и вытяжкой
(смотрите «Указания по технике
безопасности», «Правильный монтаж»)!
•
Старайтесь избегать повреждений нестойких
поверхностей!
Подготовка стены
ṇ
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ,
ОПАСНОСТЬ ПОВРЕЖДЕНИЙ
Перед тем как начать сверлить отверстия,
проверьте, нет ли на предусмотренном для
монтажа участке расположенных под
штукатуркой электрических и прочих бытовых
проводов.
•
Стена должна быть ровной и вертикальной.
•
Входящие в комплект поставки винты
и дюбели рассчитаны на массивную
кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона,
пористого бетона, кирпича из поротона)
необходимо использовать соответственно
другие, подходящие средства крепления.
Проследите, чтобы стена обладала
достаточной несущей способностью.
•
Старайтесь, чтобы глубина высверленных
отверстий соответствовала длине винтов.
•
Позаботьтесь о прочной фиксации дюбелей.
Макс. вес вытяжки: 40 кг
В конструкцию могут вноситься изменения в
рамках технического развития.
Подготовка монтажа
1 Начертите на стене вертикальную осевую
линию от потолка до нижнего края вытяжки.
2 С помощью прилагаемого шаблона
обозначьте на стене точки для крепления
винтов и контур участка подвешивания
вытяжки, чтобы облегчить подвешивание.
Нижний край шаблона соответствует
нижнему краю вытяжки.

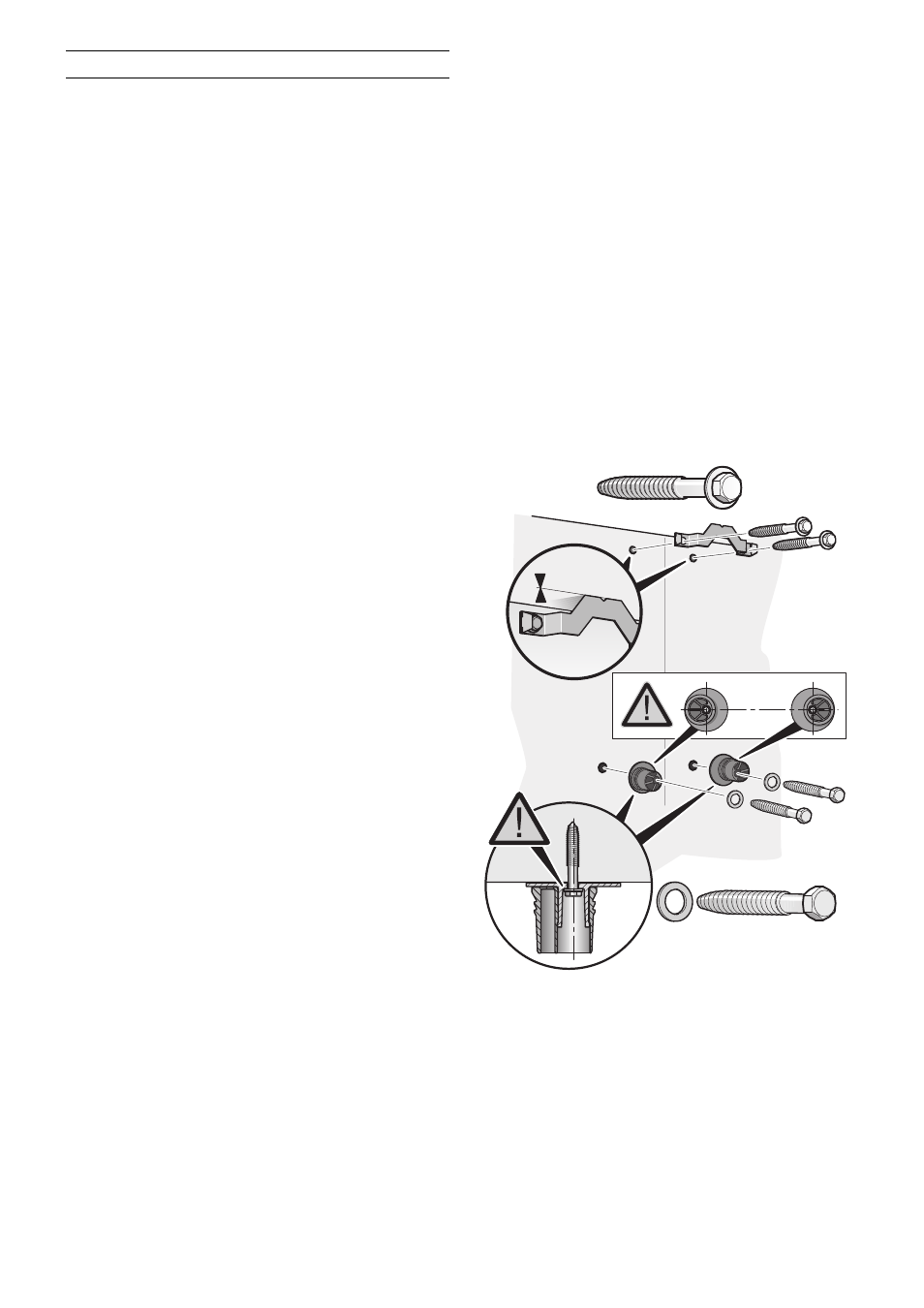

3 Просверлите 2 отверстия для подвесных
опор и 2 отверстия для крепежных уголков
обшивки вытяжной трубы Ø 8 мм и вдавите
дюбели заподлицо со стеной.
4 Привинтите крепежные уголки обшивки
вытяжной трубы.
5 Привинтите подвесные опоры для вытяжки:
прочно, макс. 3 Нм.
Следите за правильным расположением
подкладных колец и подвесных опор!
Монтаж
