Инструкция по эксплуатации Gaggenau AW 221
Страница 65
65

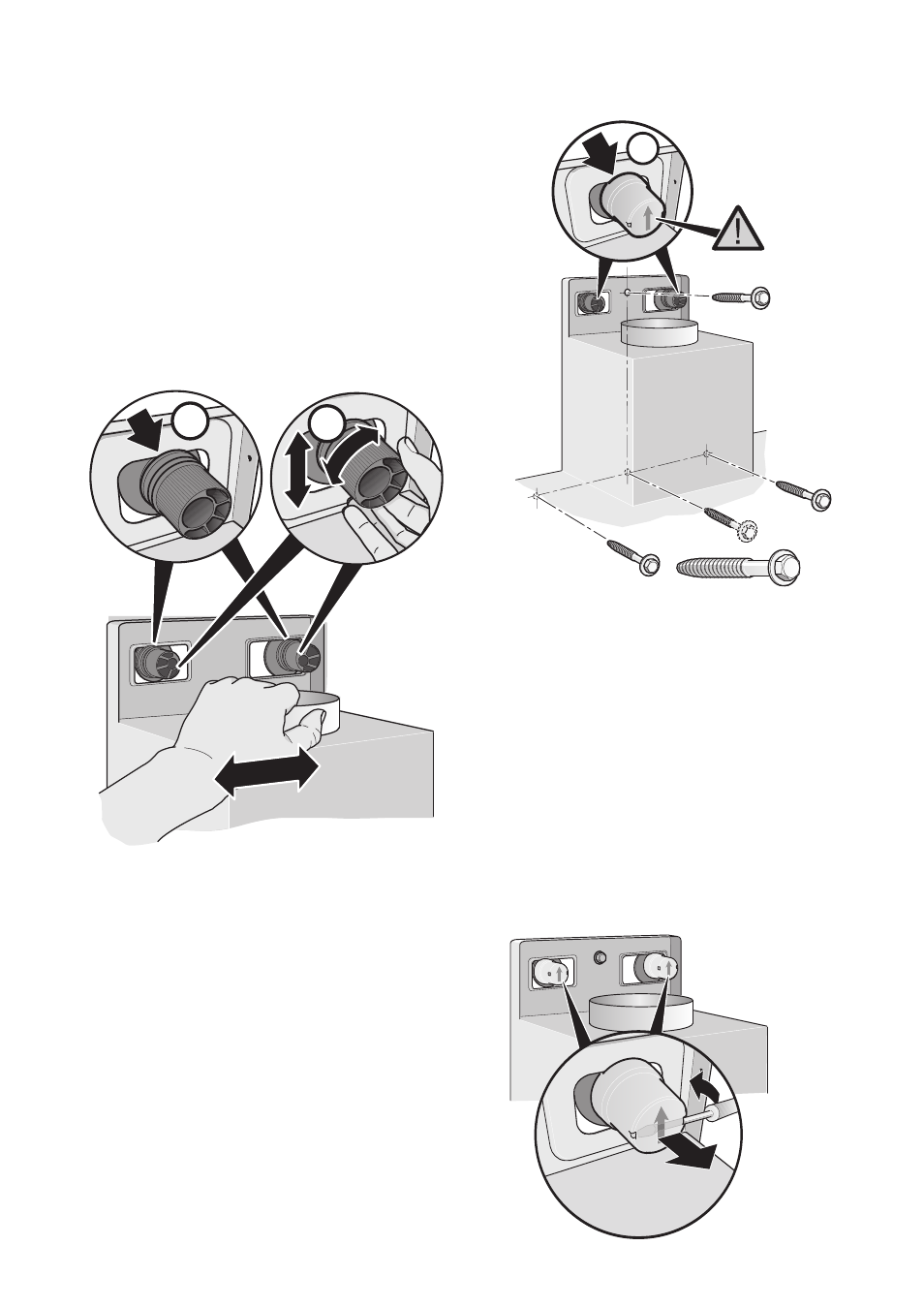

Подвешивание и выравнивание
1
Снимите защитную пленку сначала с задней
стенки вытяжки, а после монтажа –
полностью.
2
Повесьте вытяжку так, чтобы она прочно
зафиксировалась сзади на подвесных
опорах
Ⓐ
.
3
Выровняйте вытяжку по высоте с помощью
подвесных опор.
При необходимости вытяжку можно
передвинуть вправо или влево
Ⓑ
.
Стопорные винты и предохранительные
колпачки
1
Нарисуйте точки для отверстий для
стопорных винтов. Снимите вытяжку,
просверлите отверстия для стопорных
винтов и вдавите дюбели заподлицо со
стеной.
2
Повесьте вытяжку и завинтите прочно
стопорные винты.
3
Наденьте предохранительные колпачки
стрелкой кверху на подвесные опоры так,
чтобы они защелкнули
Ⓒ
.
ṇ
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
Обязательно проверьте, прочно ли установлены
все стопорные винты и предохранительные
колпачки!
4
Соедините трубы
(смотрите «Соединение труб»).
5
Выполните электроподключение (смотрите
«Электрическое подключение»).
Снятие предохранительных колпачков
•
Для снятия предохранительных колпачков с
подвесных опор воспользуйтесь
подходящим инструментом, напр., плоской
отверткой.
A
B
C
