Aspiratör, duvara monte edilmek için
öngörülmüştür.
•
Montaj işleminde, monte edilmesi gerekli
olabilecek özel aksesuarları da dikkate alınız,
örn. dolaşımlı hava modu için start seti. Ek
olarak verilen montaj talimatlarına dikkat ediniz.
•
Ocak ve aspiratör arasında olması gereken
asgari mesafeye dikkat ediniz (bakınız “Güvenlik
bilgi ve uyarıları, Gerektiği şekilde montaj”)!
•
Hassas yüzeylerde hasar oluşmasını önleyiniz!
Duvarın hazırlanması
ṇ
YARAL ANMA TEHLİKESİ,
MAL ZARARI TEHLİKESİ
Delik açmadan önce, öngörülmüş montaj yerinde,
sıva altına yerleştirilmiş olabilecek elektrik hatlarının
veya başka tesisatların mevcut olup olmadığını
kontrol ediniz.
•
Duvar düz ve dik konumda olmalıdır.
•
Ekteki cıvatalar ve dübeller, sağlam yekpare
duvarlar için kullanılmaya uygundur. Başka
duvar konstrüksiyonları için (örn. alçı plaka,
gözenekli beton, proton duvar tuğlaları) ilgili
uygun sabitleme malzemeleri kullanınız.
Duvarın yeterince sağlam ve gerekli taşıma
gücüne sahip olmasına dikkat ediniz.
•
Delik derinliklerinin, cıvata uzunluklarına uygun
olmasına dikkat ediniz.
•
Dübellerin sıkıca sabitlenmesini sağlayınız.
Aspiratörün azami ağırlığı: 40 kg
Teknik geliştirme çalışmaları çerçevesinde
konstrüksiyon değişiklikleri yapma hakkımız saklıdır.
Montaj çalışmasının hazırlanması
1 Tavandan, aspiratörün alt kenarına kadar,
duvara dik bir orta konum çizgisi çiziniz.
2 Ekteki şablonun yardımı ile, cıvataların
konumunu duvara işaretleyiniz ve cihazı daha
rahat asabilmek için, asma alanının kesitini
hafifçe çiziniz.
Şablonun alt kenarı, aspiratörün alt kenarına
eşittir.
3 8 mm çapında, aspiratörün asma düzeneği için
2 ve baca kablaması tutturma köşebendi için 2
delik açınız ve deliklerin içine dübelleri duvar ile
aynı hizada olacak şekilde bastırınız.

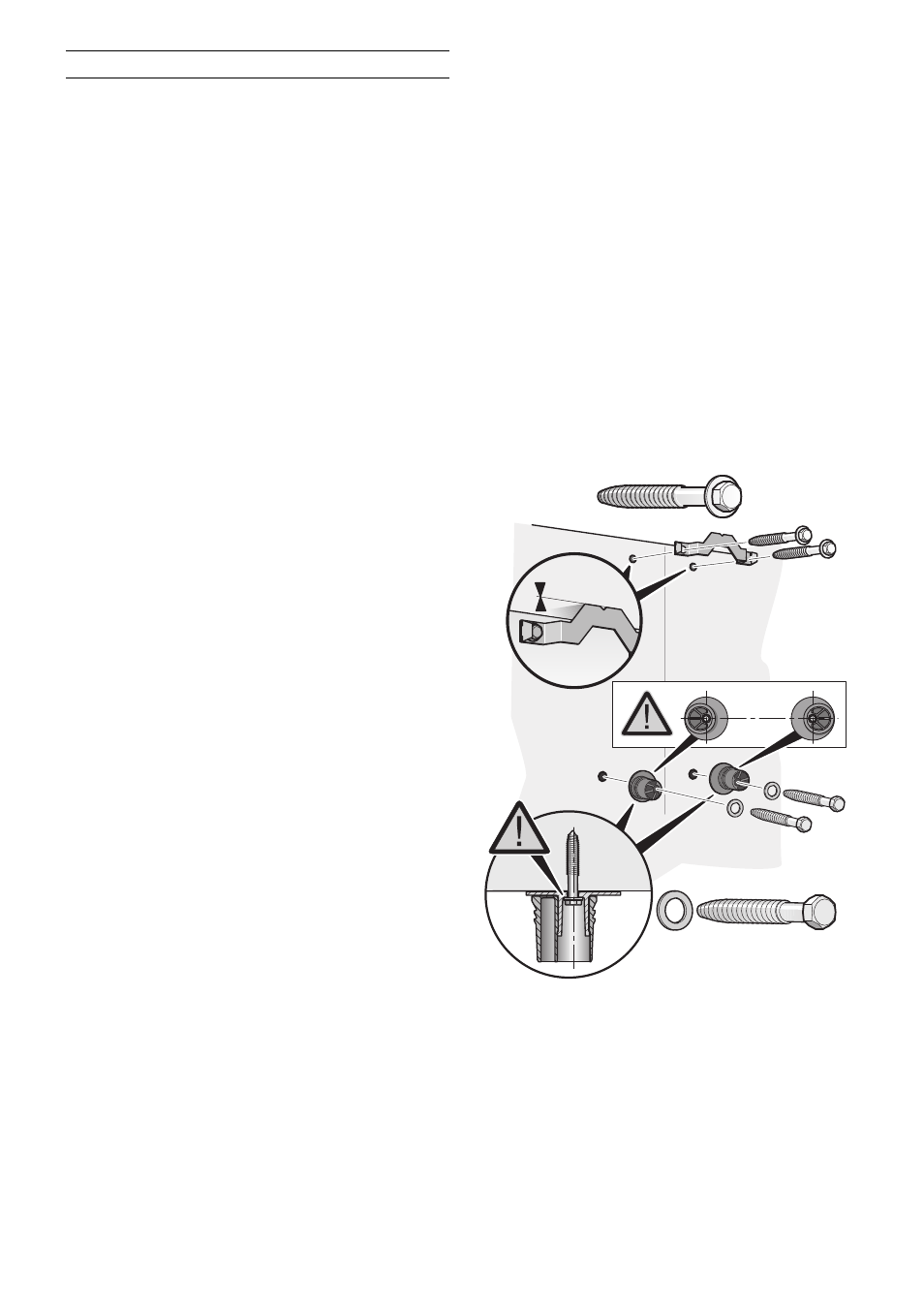

4 Baca kablaması tutturma köşebendini
vidalayınız.
5 Aspiratörün asma parçalarını vidalayınız: elden
sıkma gücünde, azm. 3 Nm.
Cıvata pullarının ve asma parçalarının doğru
pozisyonda olmasına dikkat ediniz!
Montaj
