32
Ο απορροφητήρας κουζίνας έχει κατασκευαστεί
για την τοποθέτηση σε τοίχο.
•
Κατά την τοποθέτηση προσέξτε επίσης για
ειδικά εξαρτήματα που ενδεχομένως πρέπει
να τοποθετηθούν.
•
Προσέξτε την ελάχιστη απόσταση μεταξύ
εστίας και απορροφητήρα (βλ. "Υποδείξεις
ασφαλείας")!
•
Αποφύγετε τις ζημιές στις ευαίσθητες
επιφάνειες!
Προετοιμασία του τοίχου
ṇ
ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ,
ΚΙΝΔΥΝΟΣ ΥΛΙΚΩΝ ΖΗΜΙΩΝ
Πριν τη διάτρηση ελέγξτε τον προβλεπόμενο χώρο
τοποθέτησης , μήπως υπάρχουν ηλεκτρικοί ή άλλοι
κάτω από το σοβά εγκατεστημένοι αγωγοί.
•
Ο τοίχος πρέπει να είναι επίπεδος και
κάθετος.
•
Οι βίδες και τα ούπατ που παραδίδονται μαζί
με τη συσκευή είναι κατάλληλα για συμπαγή
τοιχοποιία.
Αν πρόκειται να τοποθετηθεί σε τοίχο από
άλλα υλικά (π.χ. γυψοσανίδα, πορώδες
μπετόν, τούβλα Poroton), χρησιμοποιήστε τα
αντίστοιχα μέσα στερέωσης.
Προσέχετε την επαρκή φέρουσα ικανότητα
του τοίχου.
•
Προσέχετε να αντιστοιχεί το βάθος των
τρυπών διάτρησης στο μήκος των βιδών.
•
Φροντίστε για τη σταθερότητα των ούπατ.
Μέγ. βάρος: 40 kg.
Τηρούμε το δικαίωμα αλλαγών στην κατασκευή
στα πλαίσια της τεχνικής εξέλιξης.
Προετοιμασία τοποθέτησης
1 Σχεδιάστε στο τοίχο μία κεντρική γραμμή από
το ταβάνι ως την κάτω άκρη του
απορροφητήρα.
2 Με τη βοήθεια του χναριού, που παραδίδεται
μαζί με τη συσκευή, σχεδιάστε στον τοίχο τις
θέσεις για τις βίδες και, για διευκόλυνση στο
κρέμασμα, το περίγραμμα της περιοχής
ανάρτησης. Η κάτω άκρη του χναριού
αντιστοιχεί στην κάτω του απορροφητήρα.
3 Ανοίξτε 2 τρύπες για την ανάρτηση του
απορροφητήρα καθώς και 2 τρύπες για τη
γωνιά συγκράτησης της επένδυσης της
"καμινάδας" με διάμετρο 8 mm και
τοποθετήστε μέσα στις τρύπες ούπατ
πρόσωπο με πρόσωπο με τον τοίχο.

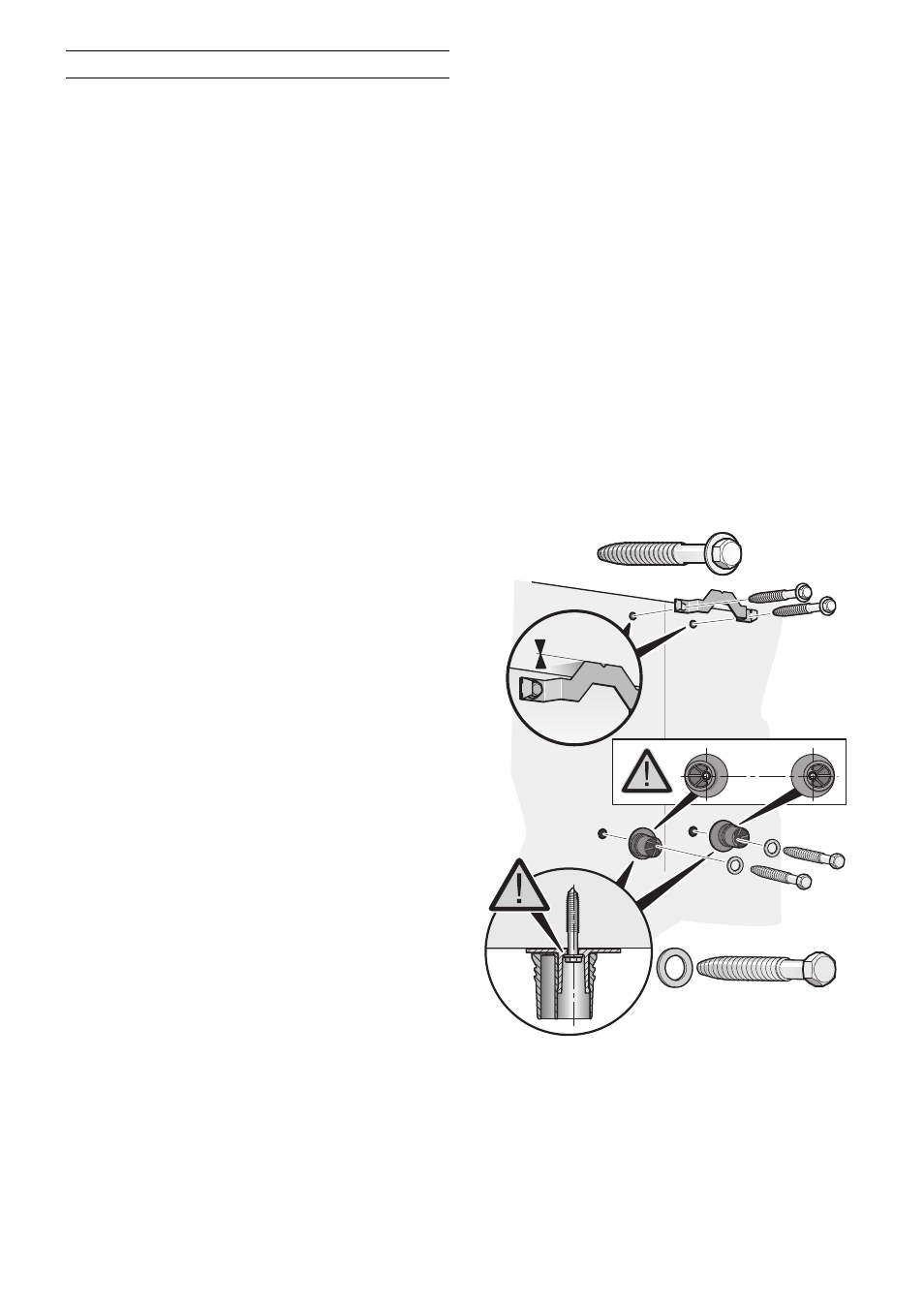

4 Βιδώστε τη γωνιά συγκράτησης για την
επένδυση της καμινάδας.
5 Βιδώστε τις αναρτήσεις για τον
απορροφητήρα: σφίγγοντάς τες με το χέρι,
το πολύ 3 Nm.
Προσέξτε τη σωστή θέση των ροδελών
ασφαλείας και των αναρτήσεων!
Τοποθέτηση
