Монтаж обшивок вытяжной трубы
ṇ
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
Внутри обшивок вытяжной трубы могут быть
острые края. Мы рекомендуем перед установкой
надеть защитные перчатки.
1
Разъедините секции обшивки вытяжной
трубы. Снимите для этого липкую ленту.
2
Снимите защитную пленку с обеих обшивок
вытяжной трубы.
3
Вставьте обе обшивки вытяжной трубы друг
в друга.
ПРИМЕЧАНИЕ: Чтобы избежать царапин при
вставлении секций обшивки друг в друга,
положите на край наружной обшивки для защиты
от царапин, напр., шаблон для монтажа!
•
Обратите внимание на расположение
прорезей в обшивке!
–
режим вытяжной вентиляции: прорези во
внутренней обшивке должны быть
направлены вниз.
–
режим циркуляции воздуха: прорези во
внутренней обшивке должны быть
направлены вверх.
4

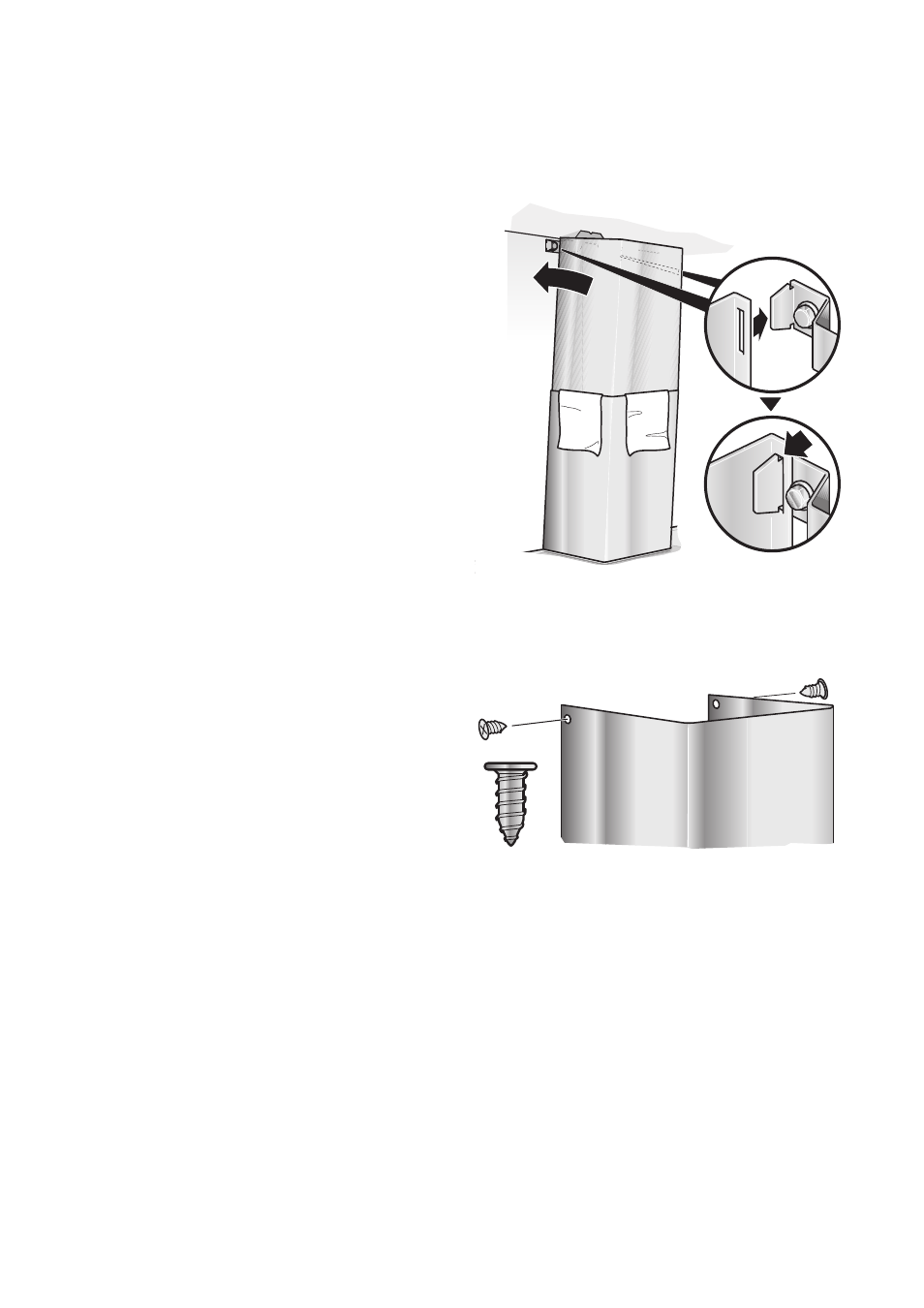

Обшивки вытяжной трубы установите
на вытяжке, поднимите внутреннюю
обшивку вверх и повесьте на крепежных
уголках, находящихся слева и справа.
5
Привинтите внутреннюю обшивку при
помощи 2 винтов сбоку к крепежному
уголку.
