Инструкция ECL Comfort 210 / 310, приложение A275 / A375
Приложение A275.3 весьма разнообразно. Основные
принципы работы:
Отопление (контур 2):
Как правило, температура подачи задается в соответствии
с вашими требованиями. Датчик температуры подачи S4
является наиболее важным датчиком. Требуемая температура
подачи S4 рассчитывается регулятором ECL на основе
температуры наружного воздуха (S1). Чем ниже температура
наружного воздуха, тем выше требуемая температура подачи.
В соответствии с недельной программой (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен в
режим комфорта или экономии (два разных температурных
значения для требуемой комнатной температуры). В режиме
экономии может быть выбрана функция "Полный останов" для
выключения отопления.
Регулирующий клапан с электроприводом M2 постепенно
открывается, если температура подачи, S4, оказывается ниже
требуемой температуры подачи и наоборот.
Требуемая температура подачи на S4 обычно определяет
требуемую температуру котла (S3).
Температура обратки (S2) может быть ограничена. В таком
случае требуемая температура подачи на S4 может быть
уменьшена или увеличена.
Кроме того, ограничение температуры обратки зависит
от температуры наружного воздуха. Обычно чем ниже
температура наружного воздуха, тем выше порог допустимой
температуры обратки.
Если измеряемая комнатная температура (измеряемая с
помощью S8 или устройства удаленного управления ECA
30) не равна требуемой комнатной температуре, требуемая
температура котла также может быть изменена.
Циркуляционный насос (Р4) включается при включении
отопления или для защиты от замерзания.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения или когда у
нагрева ГВС есть приоритет.

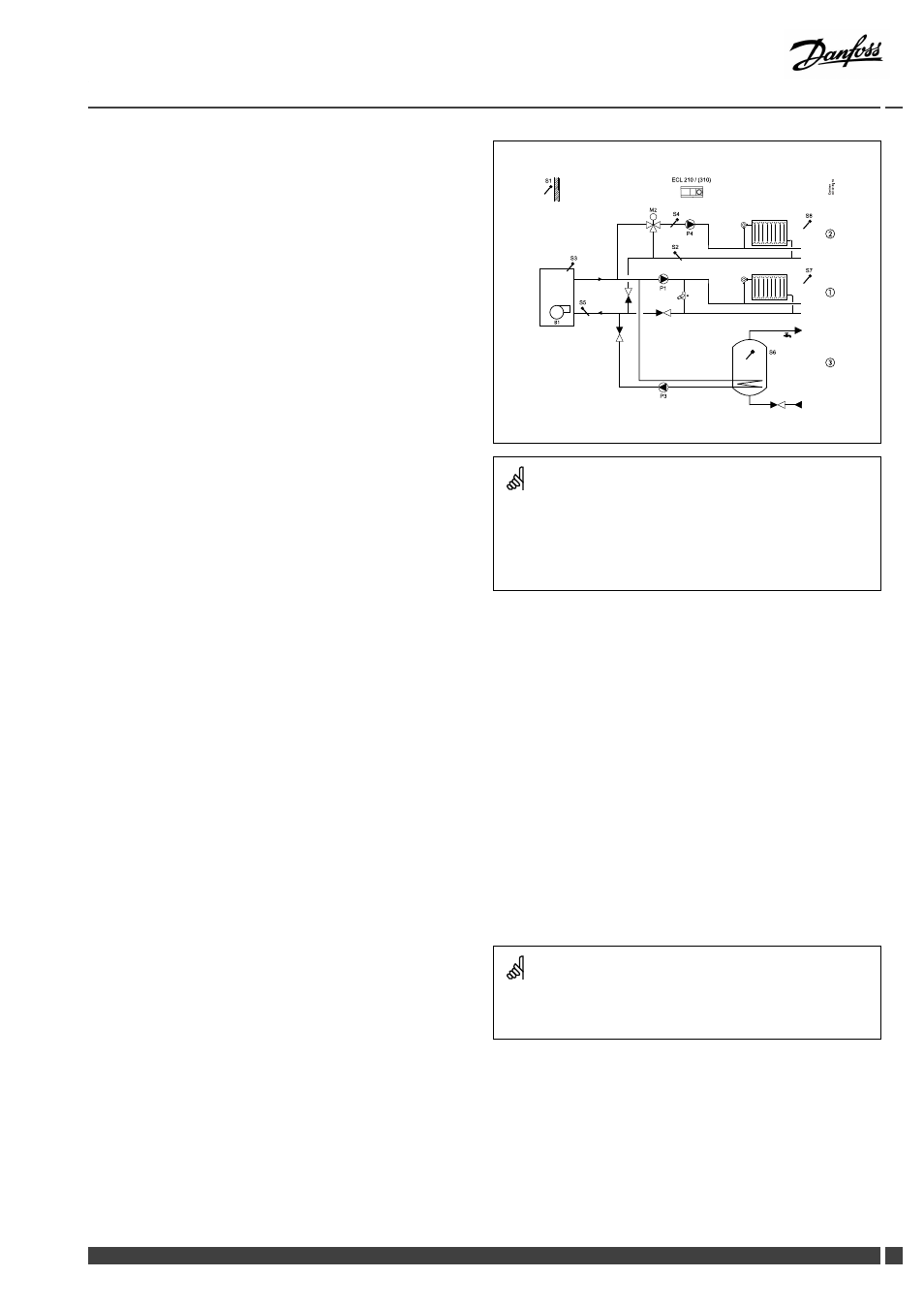

Стандартное приложение A275.3:
D a n fo s s
8 7 H 2 1 6 9 .1 0
P 1
S 7
*
ECL 210 / (310) S 1
S 3
S 5
B1
②
①
③
S 6
P 3
P 4
S 8
S 2
S 4
M2
* Разгрузочный клапан
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик температуры обратки, контур 2
S3 Датчик температуры котла, контур 1
S4 Датчик температуры подачи, контур 2
S5 Датчик температуры обратки, контур 1
S6 Датчик температуры в баке ГВС
S7 Датчик комнатной температуры / ECA 30, контур 1
S8 Датчик комнатной температуры / ECA 30, контур 2
M2 Регулирующий клапан с электроприводом, контур 2
P1 Циркуляционный насос, контур 1
B1 Горелка
P3 Насос нагрева ГВС, контур 3
P4 Циркуляционный насос, контур 2
В регулятор предварительно вводятся заводские настройки,
которые приведены в соответствующих разделах данного
руководства.
