Инструкция

ECL Comfort 210 / 310, приложение A275 / A375

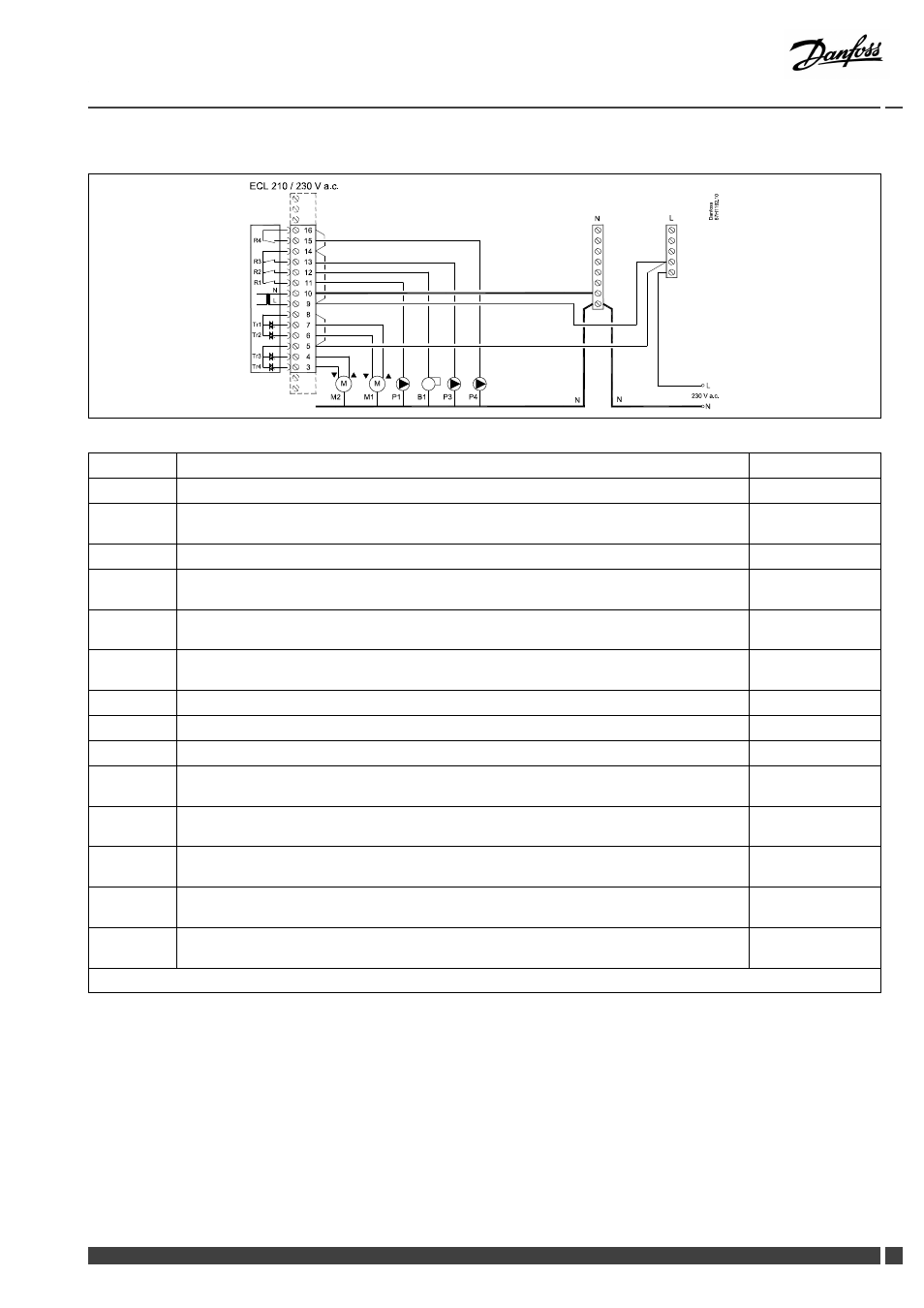

Приложение A275.3

Клемма

Описание

Макс. нагрузка

16

Фаза для циркуляционного насоса P4, контур 2

15

P4

Циркуляционный насос, ВКЛ / ВЫК, контур 2

4 (2) A / 230 В
перем. тока*

14

Фаза для насосов и горелки

13

P3

Насос нагрева ГВС, ВКЛ / ВЫК, контур 3

4 (2) A / 230 В
перем. тока*

12

B1

Горелка, ВКЛ / ВЫК

4 (2) A / 230 В
перем. тока*

11

P1

Циркуляционный насос, ВКЛ / ВЫК, контур 1

4 (2) A / 230 В
перем. тока*

10

Напряжение питания 230 В перем. тока - нейтраль (N)

9

Напряжение питания 230 В перем. тока - фаза (L)

8

Фаза для выхода предохранительного клапана с электроприводом M1, контур 3

7

M1

Предохранительный клапан с электроприводом, направление контура ГВС

0.2 A / 230 В перем.
тока

6

M1

Предохранительный клапан с электроприводом, направление контура отопления

0.2 A / 230 В перем.
тока

5

Фаза для регулирующего клапана с электроприводом M2, контур 2

0.2 A / 230 В перем.
тока

4

M2

Регулирующий клапан с электроприводом - открытие, контур 2

0.2 A / 230 В перем.
тока

3

M2

Регулирующий клапан с электроприводом - закрытие, контур 2

0.2 A / 230 В перем.
тока

* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки

Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
