Инструкция ECL Comfort 210 / 310, приложение A275 / A375
Приложение A375.2 весьма разнообразно. Основные
принципы работы:
Приложения A375.1 / A375.2 / A375.3 могут управлять
включением / выключением до 8 горелок.
В приложении A375.2 первые 2 горелки управляются реле в
ECL 310. Максимум 4 следующих горелки управляются реле
в модуле расширения ECA 32 (расположенном в клеммной
панели ECL 310). Максимум 2 последних горелки управляются
симисторами в ECL 310. Вспомогательные реле должны быть
подключены к симисторам.
Отопление (контур 1):
Обычно общая температура котла задается в соответствии с
вашими требованиями. Датчик температуры котла S3 является
наиболее важным датчиком. Он должен устанавливаться
надлежащим образом для обеспечения измерения общей
температуры котла. Требуемая температура котла S3
рассчитывается регулятором ECL на основе температуры
наружного воздуха (S1). Чем ниже температура наружного
воздуха, тем выше требуемая температура котла. Температура
котла также является температурой подачи в контуре
отопления прямого присоединения.
В соответствии с недельной программой (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен в
режим комфорта или экономии (два разных температурных
значения для требуемой комнатной температуры). В режиме
экономии может быть выбрана функция "Полный останов" для
выключения отопления.
Первый шаг горелки включается, когда общая температура
котла опускается ниже, чем требуемая температура котла.
Регулятор контролирует общую температуру котла и включает
следующий шаг горелки, если общая температура котла не
увеличивается должным образом. Выключение шагов горелки
осуществляется в обратном порядке. Разница переключения
определяет включение / выключение.
Управление горелками может осуществляться:
• в фиксированной последовательности (пример: всегда
1-2-3-4-5); или
• в автоматической сменяемой последовательности (пример:
первый период: 1-2-3-4-5, второй период: 2-3-4-5-1, третий
период: 3-4-5-1-2 и так далее);
• в полуавтоматической сменяемой последовательности
(пример: первый период: 1, 2-3-4-5, второй период: 1,
3-4-5-2, третий период: 1, 4-5-2-3 и так далее).
Кроме того, функция защиты котла включает циркуляционный
насос, когда температура котла поднимается выше
минимального значения. Для горелки может быть установлено
минимальное время включения для увеличения КПД котла.
Температура обратки (S5) для котла не должна быть слишком
высокой (конденсационный котел) или слишком низкой
(жидкотопливный или газовый котел). В таком случае
требуемая температура котла может быть уменьшена или
увеличена. Кроме того, ограничение температуры обратки
зависит от температуры наружного воздуха. Обычно чем ниже
температура наружного воздуха, тем выше порог допустимой
температуры обратки.
Если измеряемая комнатная температура (измеряемая с
помощью S7 или устройства удаленного управления ECA
30) не равна требуемой комнатной температуре, требуемая
температура котла также может быть изменена.
Циркуляционный насос (Р1) включается при включении
отопления или для защиты от замерзания.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше установленного значения.
Требуемая общая температура котла может через S10
контролироваться с помощью внешнего напряжения в
диапазоне 0-10 В.

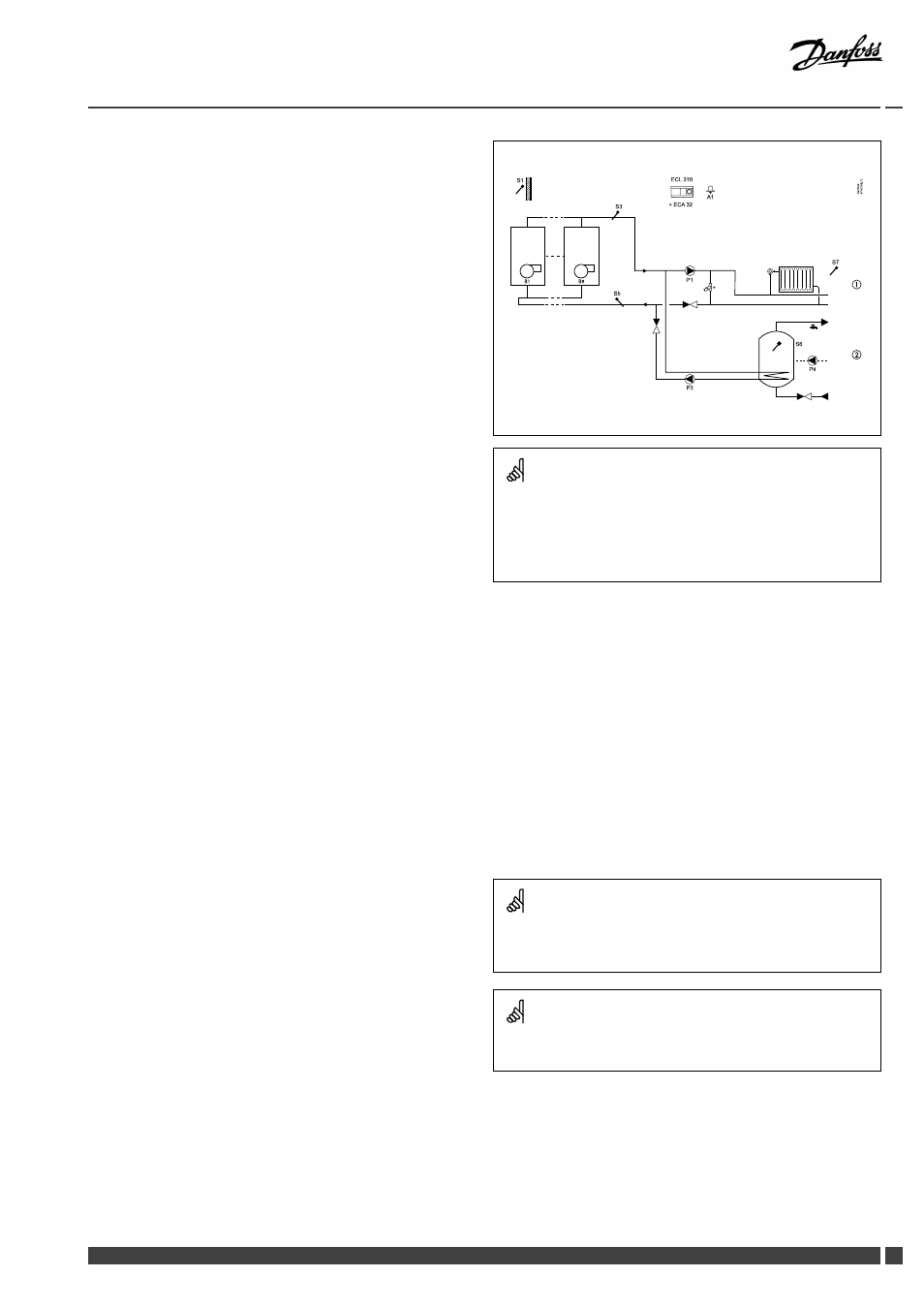

Стандартное приложение A375.2:
D a n fo s s
8 7 H 2 1 8 8 .1 0 S 1 ECL 310
A1
+ ECA 32
S 7
*
①
②
S 6
P 3
S 3
S 5
B1 B8 P 1
P 4
* Разгрузочный клапан
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S3 Датчик общей температуры котла
S5 Датчик температуры обратки
S6 Датчик температуры в баке ГВС
S7 Датчик комнатной температуры / ECA 30
(S10) (регулирование температуры наружного воздуха, не
показано)
P1 Циркуляционный насос, отопление
B1–B8 Горелка 1 ... 8
P3 Насос нагрева ГВС
A1 Авария
В регулятор предварительно вводятся заводские настройки,
которые приведены в соответствующих разделах данного
руководства.
Изменение / смена последовательности котла осуществляется
в полночь.
