Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

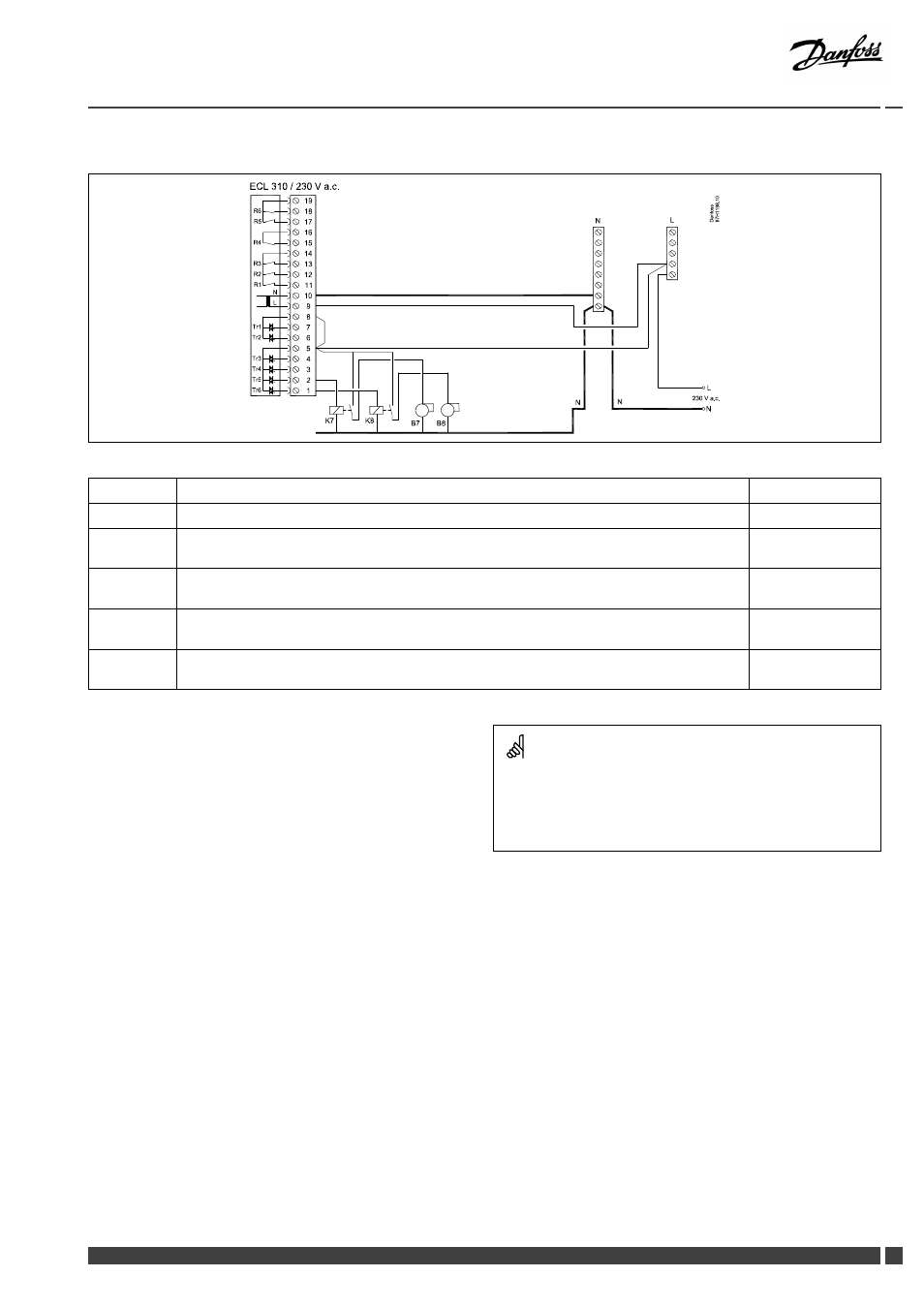

Приложение A375.2 / A375.3 (горелки 7-8)
Клемма
Описание
Макс. нагрузка
5
Фаза для регулирования горелки 7 и 8
4
Подключение для регулирующего клапана с электроприводом - открытие, контур 2 (A375.3)
0.2 A / 230 В перем.
тока
3
Подключение для регулирующего клапана с электроприводом - закрытие, контур 2 (A375.3)
0.2 A / 230 В перем.
тока
2
K7
Вспомогательное реле для регулирования горелки 7
0.2 A / 230 В перем.
тока
1
K8
Вспомогательное реле для регулирования горелки 8
0.2 A / 230 В перем.
тока
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
