Инструкция ECL Comfort 210 / 310, приложение A275 / A375
5.0 Параметры, контур 1

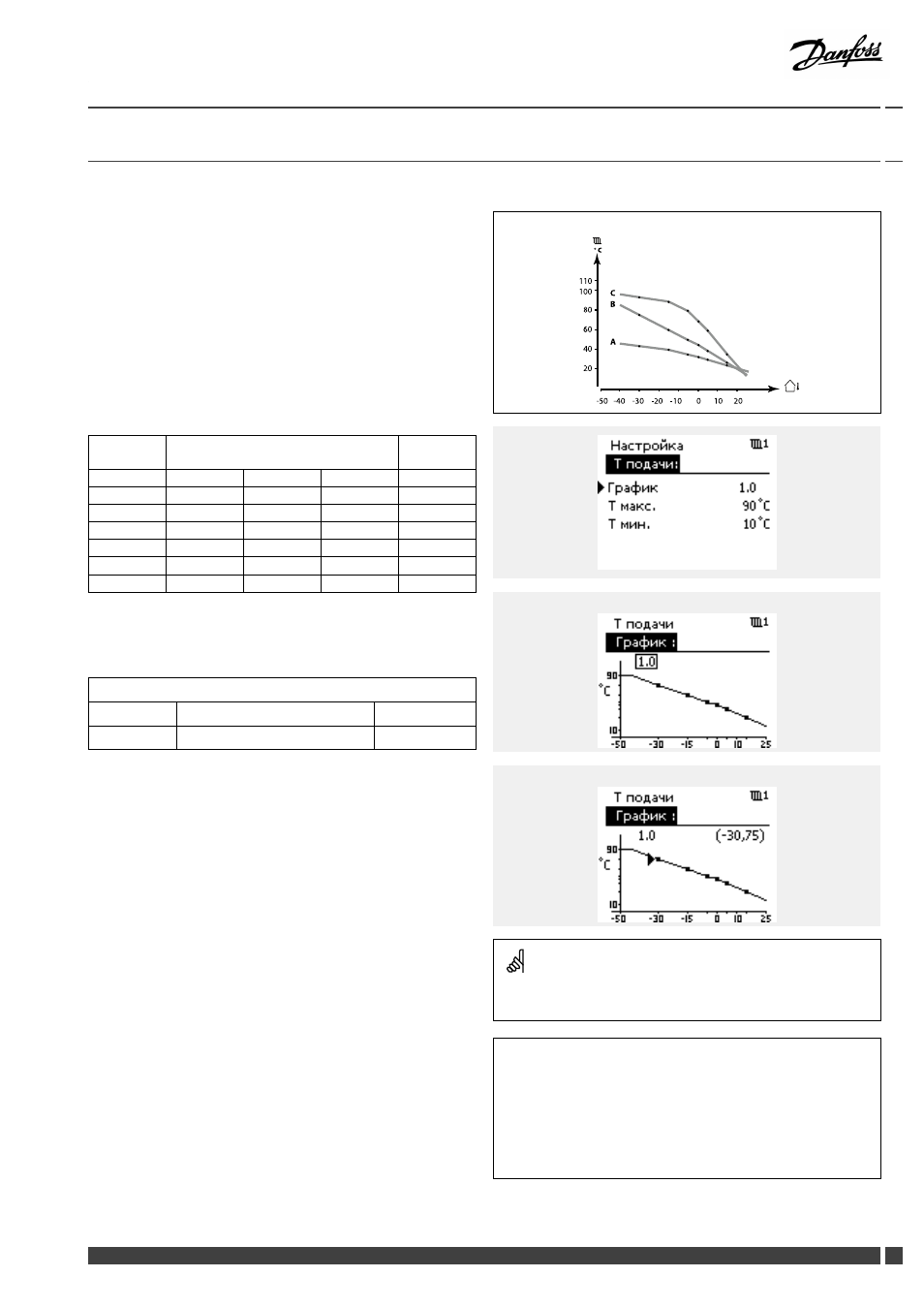

5.1 Температура подачи (котла)
Регулятор ECL Comfort определяет и регулирует температуру
подачи (котла) в зависимости от температуры наружного
воздуха. Эта зависимость называется отопительным графиком.
Этот график определяется по 6 координатным точкам.
Требуемая температура подачи задается относительно 6
заранее определенных значений температуры наружного
воздуха.
Приведенное ниже значение отопительного графика является
приблизительным значением, основанным на действительных
настройках.
Т нар.
Треб. темп. подачи (котла)
Ваши
настройки
A B C
-30 °C 45 °C 75 °C 95 °C
-15 °C 40 °C 60 °C 90 °C
-5 °C 35 °C 50 °C 80 °C
0 °C 32 °C 45 °C 70 °C
5 °C 30 °C 40 °C 60 °C
15 °C 25 °C 28 °C 35 °C
A: Пример с системой напольного отопления
B: Заводские настройки
C: Пример для радиаторной системы отопления
График
Контур Диапазон настроек Заводские
1 0.1 ... 4.0 1.0
Отопительный график может быть изменен двумя способами:
1. Изменение значения наклона (см. примеры отопительного
графика на след. стр.)
2. Изменены координаты отопительного графика.
Изменение значения наклона:
С помощью поворотной кнопки введите или измените
значение наклона графика (например: 1.0).
Если наклон графика изменен через значение наклона, общей
точкой всех графиков будет требуемая температура подачи
(котла) = 24.6 °C при температуре наружного воздуха = 20 °C
Изменение координат:
С помощью поворотной кнопки введите или измените
координаты графика (например: -30,75).
График представляет собой требуемые значения температуры
подачи (котла) для разной температуры наружного воздуха при
требуемой комнатной температуре 20 °C.
При изменении требований к комнатной температуре значение
требуемой температуры подачи (котла) также изменится:
(Треб. комнат. темп. - 20) × HC × 2.5,
где "НС" – отопительный график, а "2.5" – константа.
Треб. темп. подачи (котла)
° C
-50 -40 -30 -20 -10 0 10 20
110
100
80
60
40
20
C
B
A
Изменения наклона
Изменения координат
Расчетная температура подачи (котла) может изменяться
функциями "Натоп", "Скорость" и т.п.
Пример:
График: 1.0
Треб. темп. подачи (котла): 50 °C
Треб. комнатная темп.: 22 °C
Расчет: (22–20) Ч 1.0 Ч 2.5 = 5
Результат:
Требуемая температура подачи (котла) будет скорректирована с
50 °C до 55 °C.
Danfoss District Energy VI.GU.L1.50 DEN-SMT/DK 107
