Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

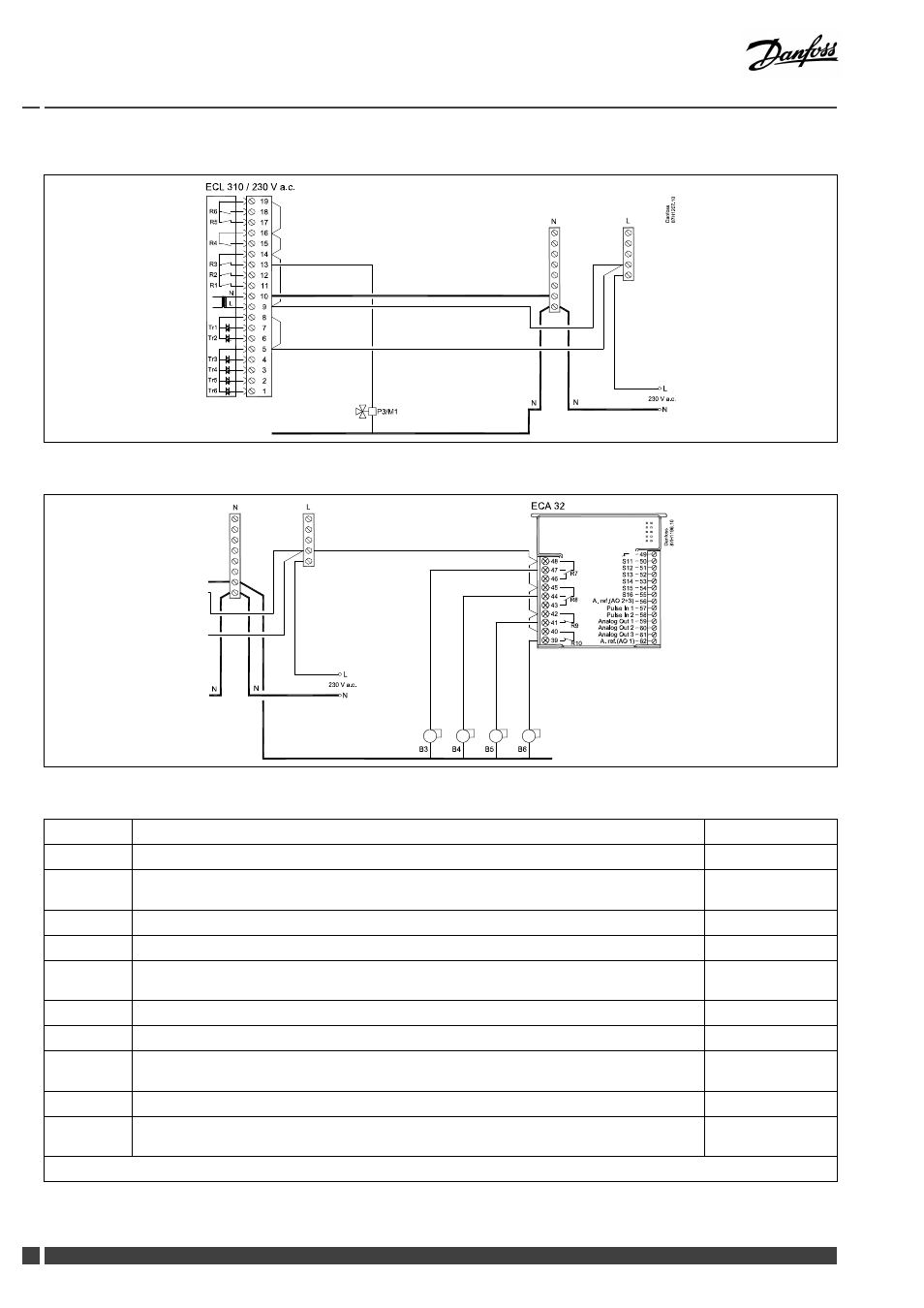

Альтернативное соединение для P3 / M1, предохранительного клапана:
Приложение A375.2 / A375.3 (горелки 3-6):
Клемма
Описание
Макс. нагрузка
48
Фаза для горелки В3
47
B3
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
46
Не используется
45
Фаза для горелки В4
44
B4
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
43
Не используется
42
Фаза для горелки В5
41
B5
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
40
Фаза для горелки В6
39
B6
Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
56
DEN-SMT/DK
VI.GU.L1.50
Danfoss District Energy
