Инструкция по эксплуатации Danfoss ECL Comfort310 приложение A375
Страница 26
Инструкция
ECL Comfort 210 / 310, приложение A275 / A375
A275.3, пример б

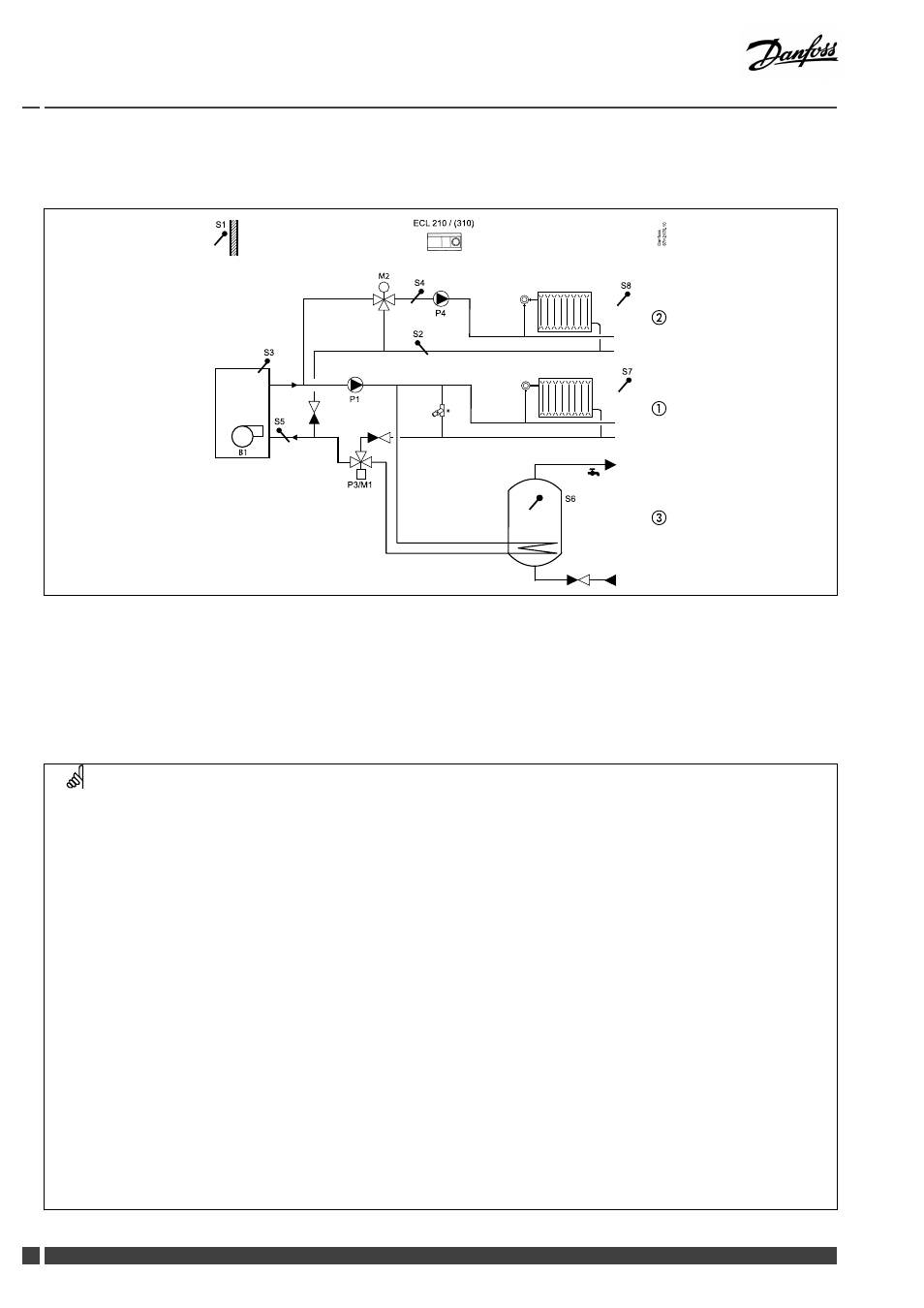

Управление включением / выключением котла контура зависимого отопления (1), контура смешения (2) и контура ГВС (3).
Частичный приоритет ГВС.
D
a
n
fo
s
s
8
7
H
2
1
7
0
.1
0
P 1
S 7
*
S 3
S 5
B1
S 6
ECL 210 / (310)
S 1
P 4
S 8
S 2
S 4
M2
②
①
③
P3/M1
* = разгрузочный клапан
Контур отопления 2 также может быть контуром напольного отопления.
При нагреве ГВС включается P3 (предохранительный клапан), и значение требуемой температуры котла находится на несколько
градусов выше требуемой температуры ГВС.
P1 постоянно включен.
Контур отопления 2 может быть закрыт при нагреве ГВС.
Специальные настройки для приложения A275.3, пример б:
Навигация:
Номер ID:
Рекоменд. настройка:
Контур отопления (контур 1)
Контур 1 должен быть способным принимать тепловую нагрузку (требуемую
температуру подачи) с контура 2:
МЕНЮ \ Настройки \ Приложение: "Смещение"
11017
3 К**
** Данное значение добавляется к значению тепловой нагрузки с контура 2
Контур отопления (контур 2)
Контур 2 должен быть способным подавать тепловую нагрузку (требуемую температуру
подачи) на контур 1:
МЕНЮ \ Настройки \ Приложение: "Передать Т треб."
12500
ВКЛ
Контур 2 может быть закрыт при нагреве ГВС:
МЕНЮ \ Настройки \ Приложение: "Приоритет ГВС"
12052
***
*** Установите "ВЫК", если не нужно закрывать, и "ВКЛ", если нужно закрыть
Контур ГВС (контур 3)
Нагрев ГВС регулируется предохранительным клапаном P3 / M1:
МЕНЮ \ Настройки \ Приложение: "Клапан / Насос"
13051
ВЫК
Требуемая температура нагрева ГВС должна влиять на температуру котла:
МЕНЮ \ Настройки \ Приложение: "Бак, под. / обр."
13053
ВЫК
26
DEN-SMT/DK
VI.GU.L1.50
