Инструкция
ECL Comfort 210 / 310, приложение A275 / A375
Внешний сигнал для требуемой температуры подачи
Напряжение (0–10 В) может подаваться на входную клемму S10
для определения требуемой температуры подачи.
Измеренное напряжение на входе S10 затем преобразуется
регулятором в значение температуры. При увеличении
напряжения увеличивается требуемая температура подачи.
Для настройки измерения установите следующие настройки.
Т внеш. треб. — (ECL Comfort 310)
Контур
Диапазон настроек
Заводские
1
Только чтение
Действительное значение требуемой температуры подачи указано
в °C.
Чтение:
- - :
Сигнал внешнего напряжения не подан.
°C:
Сигнал внешнего напряжения преобразован в
требуемую температуру подачи.
Выберите соответствующее меню и введите значения входного
напряжения (1 и 10 вольт) и отображаемую требуемую
температуру подачи.
Требуемая температура подачи:
10 ... 120 °C
Фиксированные настройки
напряжения:
1 В и 10 В
Заводские настройки:
(1,10) и (10,100)
Это значит, что "Требуемая температура подачи" составляет
10 °C при 1.0 В и 100 °C при 10 В.
Обычно чем больше напряжение, тем выше отображаемая
требуемая температура подачи.

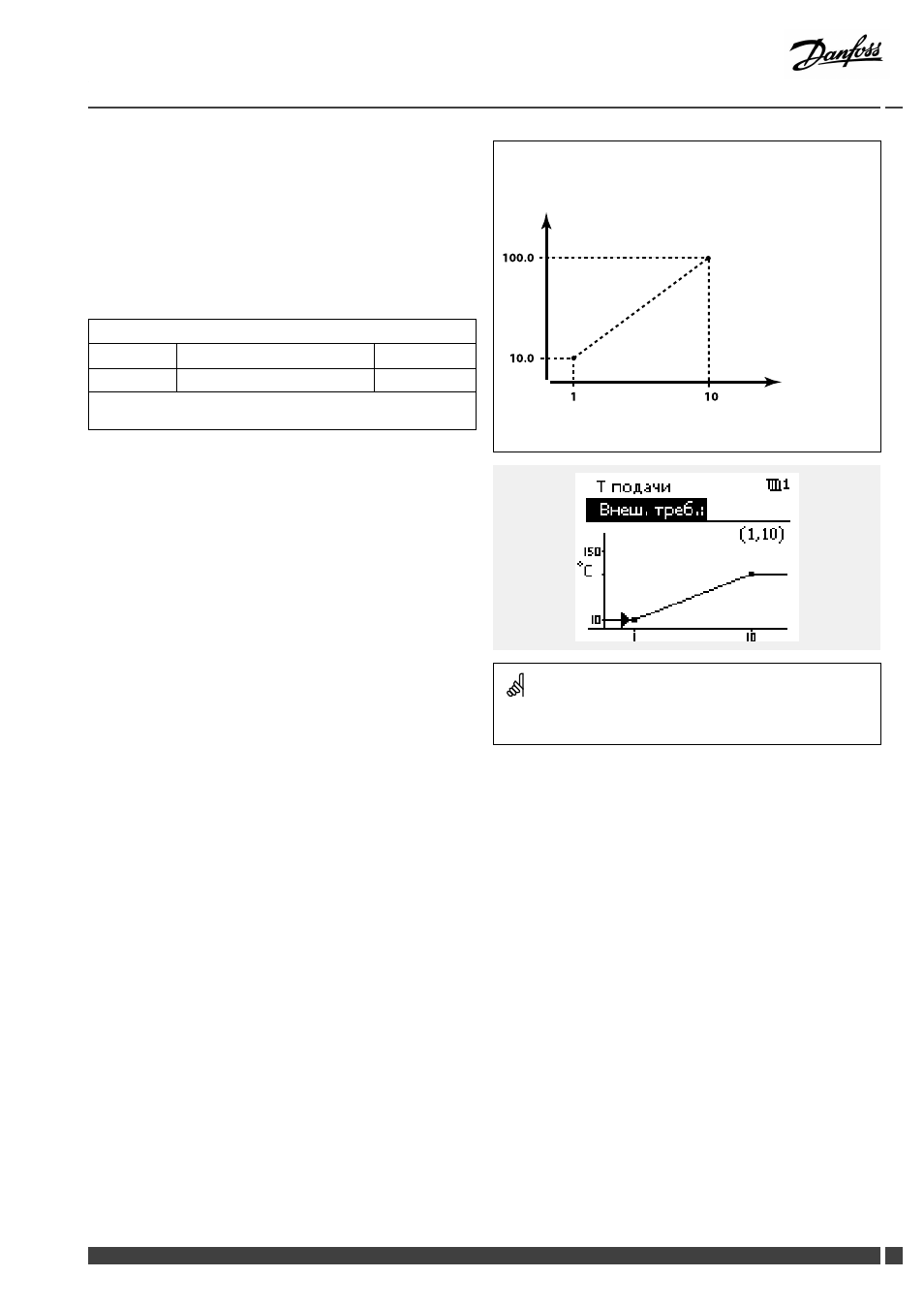

Пример: Зависимость между входным напряжением и отображаемой
требуемой температурой подачи.
Т под. треб. (°C)
100. 0
10.0
1
10
Вольт
В данном примере показано, что 1 вольт соответствует 10.0 °C, а
10 вольт соответствуют 100 °C.
Сигнал внешнего напряжения должен быть выше 1.0 В для
обеспечения переключения.
