Инструкция ECL Comfort 210 / 310, приложение A275 / A375
2.0 Установка
2.1 Перед началом работы
Приложение A275.1 весьма разнообразно. Основные
принципы работы:
Отопление (контур 1):
Обычно температура котла задается в соответствии с вашими
требованиями. Датчик температуры котла S3 является
наиболее
важным датчиком. Он должен устанавливаться надлежащим
образом для обеспечения измерения температуры котла.
Требуемая температура котла S3 рассчитывается регулятором
ECL на основе температуры наружного воздуха (S1). Чем
ниже температура наружного воздуха, тем выше требуемая
температура котла. Температура котла также является
температурой подачи в контуре отопления прямого
присоединения.
В соответствии с недельной программой (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен в
режим комфорта или экономии (два разных температурных
значения для требуемой комнатной температуры). В режиме
экономии может быть выбрана функция "Полный останов" для
выключения отопления.
Горелка включается, когда температура котла ниже, чем
требуемая температура котла, и выключается, когда
температура котла выше, чем требуемая температура котла.
Разница переключения определяет включение / выключение.
Кроме того, функция защиты котла включает циркуляционный
насос, только если температура котла поднимается выше
минимальной температуры. Для горелки может быть
установлено минимальное время включения для увеличения
КПД котла.
Температура обратки (S5) для котла не должна быть слишком
высокой (конденсационный котел) или слишком низкой
(жидкотопливный или газовый котел). В таком случае
требуемая температура котла может быть уменьшена или
увеличена. Кроме того, ограничение температуры обратки
зависит от температуры наружного воздуха. Обычно чем ниже
температура наружного воздуха, тем выше порог допустимой
температуры обратки.
Если измеряемая комнатная температура (измеряемая с
помощью S7 или устройства удаленного управления ECA
30) не равна требуемой комнатной температуре, требуемая
температура котла также может быть изменена.
Циркуляционный насос (Р1) включается при включении
отопления или для защиты от замерзания.
Отопление может отключаться, если температура наружного
воздуха поднимается выше установленного значения.

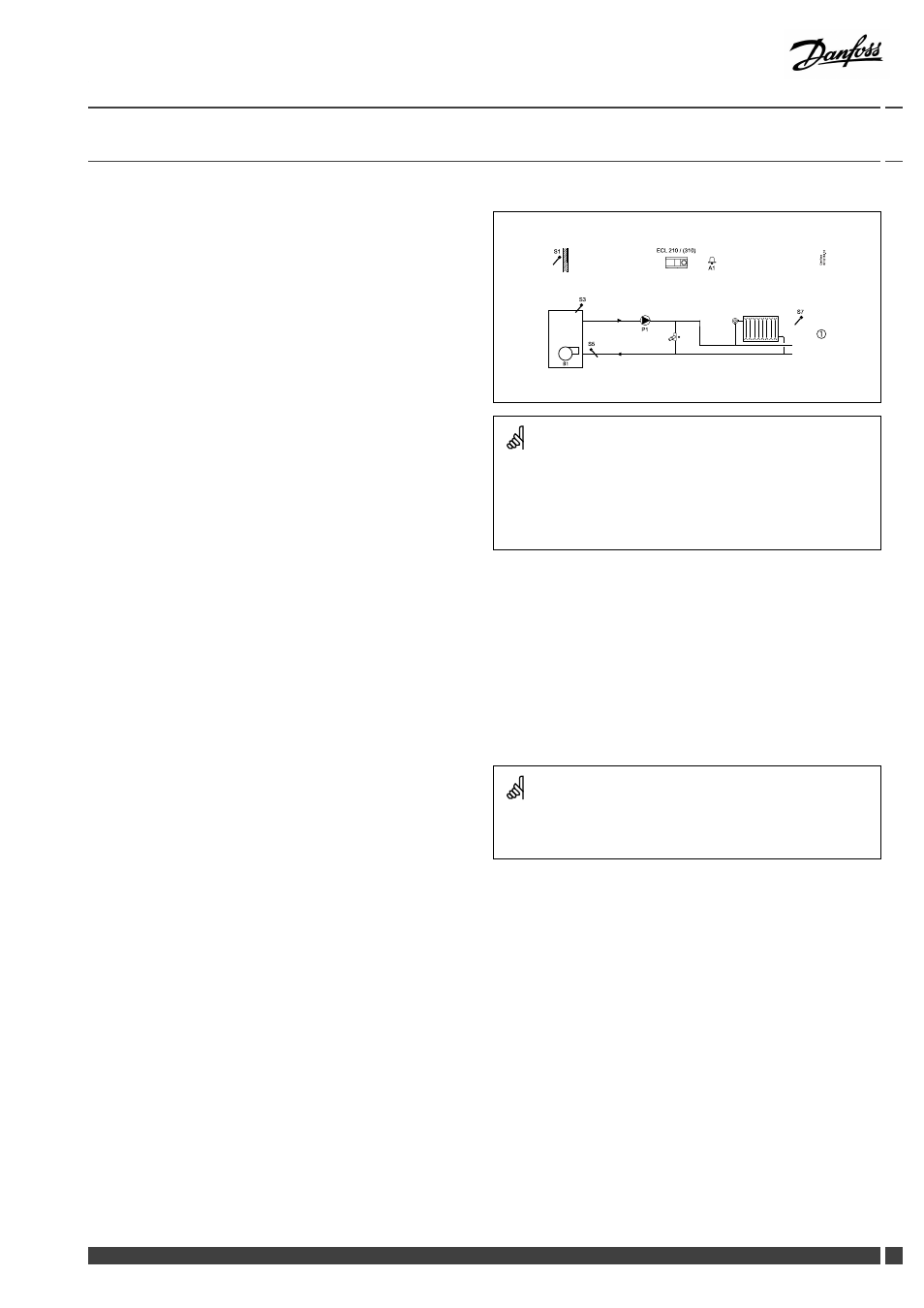

Стандартное приложение A275.1:
D a n fo s s
8 7 H 2 1 6 3 .1 0
P 1
S 7
*
ECL 210 / (310)
A1
S 1
S 3
S 5
B1
①
* Разгрузочный клапан
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S3 Датчик температуры котла
S5 Датчик температуры обратки
S7 Датчик комнатной температуры / ECA 30
P1 Циркуляционный насос
B1 Горелка
A1 Авария
В регулятор предварительно вводятся заводские настройки,
которые приведены в соответствующих разделах данного
руководства.
Danfoss District Energy VI.GU.L1.50 DEN-SMT/DK 5
