6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ
33
Затем проведите линию, параллель-
ную горизонтальной, ниже нее
на расстоянии 30 мм (1,18 дюйма).
7. Отрегулируйте световой поток от каж-
дой фары так, чтобы нижняя кромка
светового пятна находилась на этой
параллельной линии – РЕГУЛИРОВКА
В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.
8. Отрегулируйте световой поток от каж-
дой фары так, чтобы центр нижней
кромки светового пятна находился на
соответствующей вертикальной ли-
нии – РЕГУЛИРОВКА В ГОРИЗОН-
ТАЛЬНОЙ ПЛОСКОСТИ.
G290A01JM
Установка
в вертикаль-
ной плоскости

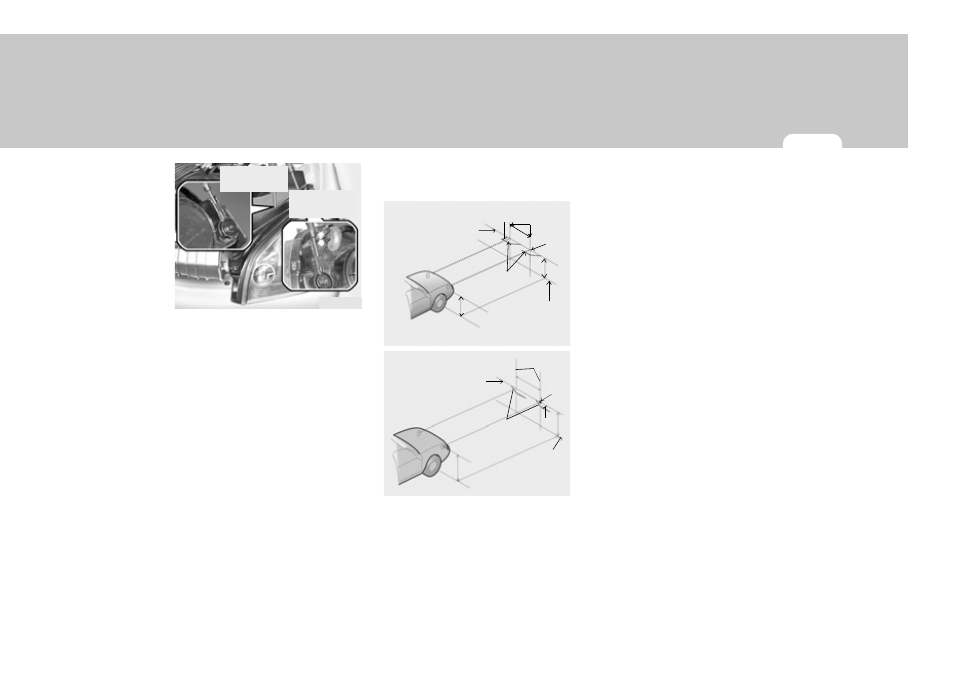

Если передняя часть кузова автомобиля
подвергалась кузовному ремонту, и узел
фар был заменен, необходимо прове-
рить установку фар с использованием
экрана так, как это показано на рисунке
Включите фары (ближний свет).
1. Отрегулируйте установку фар таким
образом, чтобы основная ось светового
потока была параллельна оси кузова
автомобиля и проходила через точку
"
Ц", указанную на рисунке.
2. Пунктирные линии на рисунке пока-
зывают оси световых потоков от фар.
G290B01JM-GAT
Регулировка после замены
фары в сборе
G290B01B
Д
Ш
В
В Уровень
земли
" Ц"
Вертикальная
линия
Автомобиль с левым
расположением руля
30 мм
Д
G290B01JM-D
Ш
В
В
" Ц"
Автомобиль с правым
расположением руля
30 мм
Установка
в горизонталь-
ной плоскости
Горизонтальная
линия
Линия нижней
кромки свето-
вого пятна
Горизонтальная
линия
Вертикальная
линия
Уровень
земли
Линия нижней
кромки свето-
вого пятна
