9

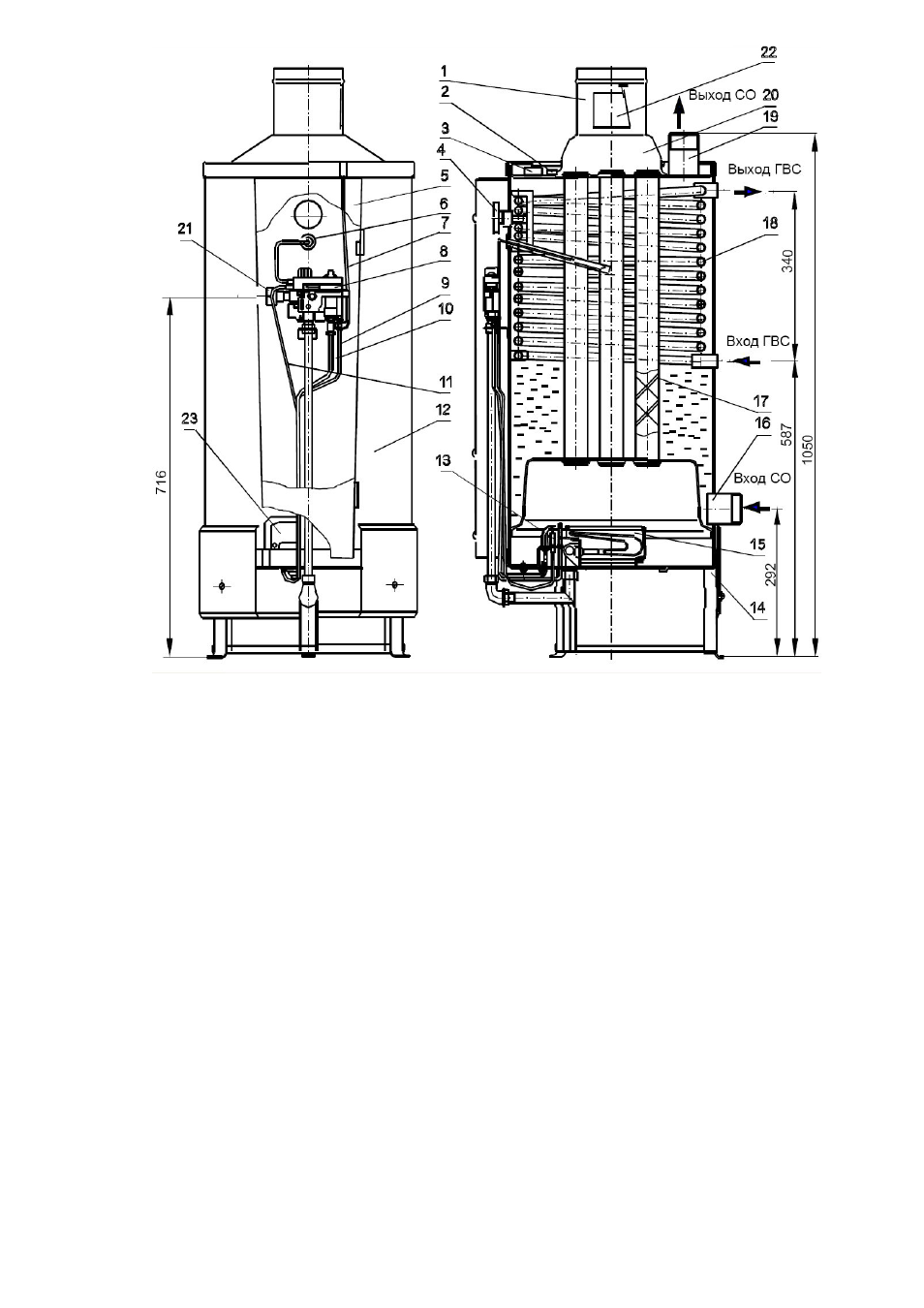

Рис. 1в. Котел отопительный газовый бытовой напольный комбинированный
КОГВК-17,4 Honeywell, КОГВК-23,2 Honeywell
1. Тягопрерыватель;
2. Термореле (датчик тяги);
3. Термореле (защитный термостат);
4. Термометр;
5. Дверка;
6. Термобаллон блока автоматики;
7. Провода микровыключателя;
8. Блок автоматики;
9. Труба подвода газа к запальной горелке;
10. Провод термопары;
11. Провод свечи пьезорозжига;
12. Теплообменник; 13. Свеча пьезорозжига;
14. Основание;
15. Горелка;
16. Труба подвода воды из СО;
17. Турбулизатор;
18. Змеевик (для КОГВК-17,4 Honeywell,
КОГВК-23,2 Honeywell);
19. Труба отвода воды в СО;
20. Колпак;
21. Штуцер подвода газа;
22. Дверца тягопрерывателя;
23. Зеркало
