3. КОМПЛЕКТ ПОСТАВКИ
Наименование Количество
Котел, шт. 1
Тягопрерыватель, шт. 1
Термометр, шт. 1
Прокладка, шт. 1
Кожух, шт. 1
Руководство по эксплуатации 1
Тара и упаковка котла, комплект 1
4. УСТРОЙСТВО КОТЛА

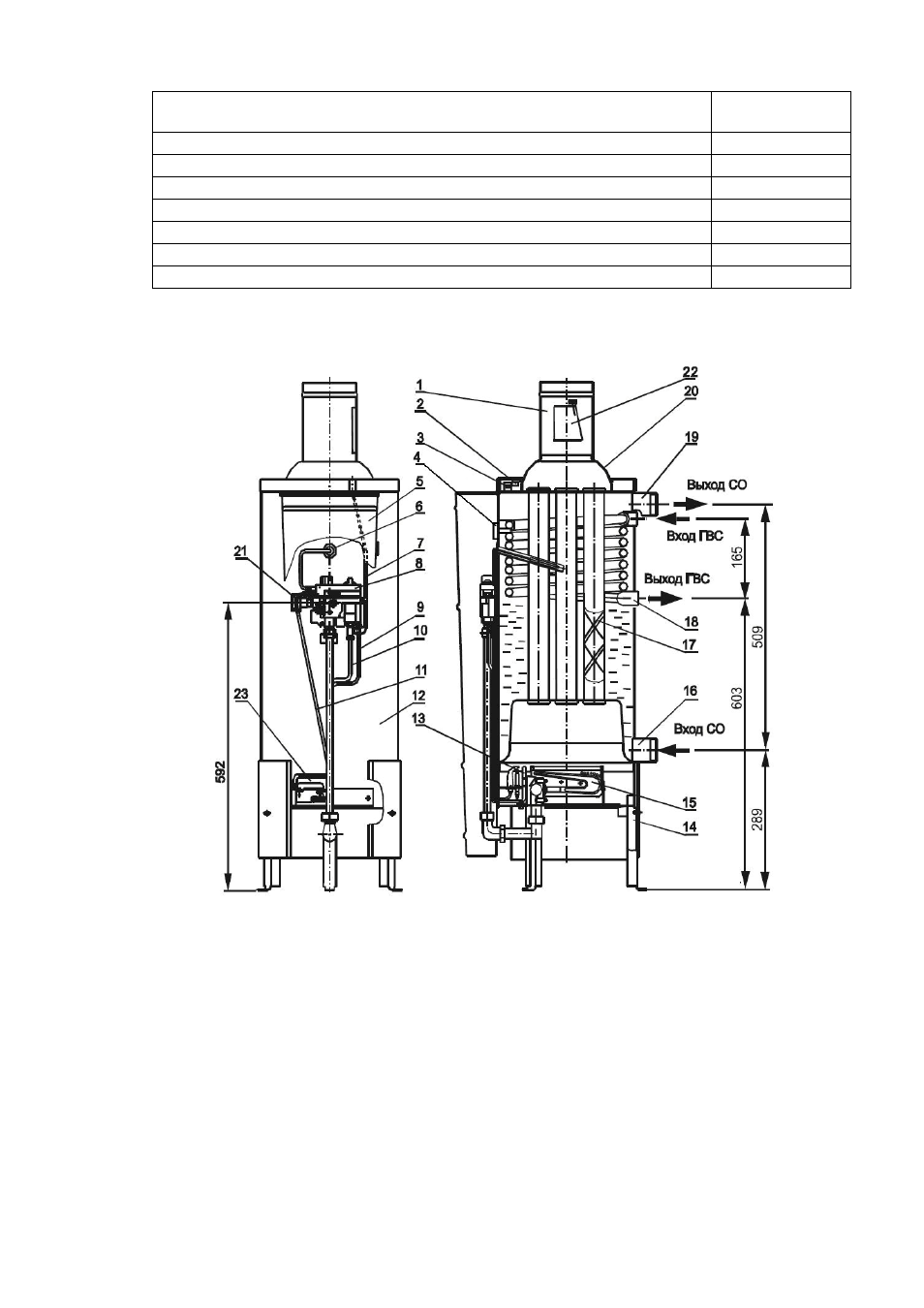

Рис. 1а. Котел отопительный газовый бытовой напольный комбинированный
КОГВК-11,6 Honeywell
1. Тягопрерыватель;
2. Термореле (датчик тяги);
3. Термореле (защитный термостат);
4. Термометр;
5. Дверка;
6. Термобаллон блока автоматики;
7. Провода микровыключателя;
8. Блок автоматики;
9. Труба подвода газа к запальной горелке;
10. Провод термопары;
11. Провод свечи пьезорозжига;
12. Теплообменник; 13. Свеча пьезорозжига;
14. Основание;
15. Горелка;
16. Труба подвода воды из СО;
17. Турбулизатор;
18. Змеевик (для КОГВК-11,6 Honeywell);
19. Труба отвода воды в СО;
20. Колпак;
21. Штуцер подвода газа;
22. Дверца тягопрерывателя;
23. Зеркало
