Инструкция по эксплуатации VEKTOR LUX КОГВК 17, 4
Страница 11
11
-
на лицевой стороне которого установлен съемный желоб, закрывающий блок автома-
тики и трубки газогорелочного устройства (EUROSIT).
4.2. Блоки автоматики 8 (Рис. 1а, 1в) V5474G “Honeywell” (Германия) и 5 (Рис.1б, 1г) 630
EUROSIT (Италия) представляют собой электромеханические устройства и служат для
подачи газа к запальнику и горелке, пьезорозжига, регулирования температуры воды и ав-
томатического отключения подачи газа при:
-
погасании запальника;
-
падении давления газа в сети ниже допустимого или прекращении подачи газа;
-
отсутствии тяги в дымоходе;
-
повышении температуры воды в теплообменнике котла выше 93°С ÷ 100°С.
Терморегулятор обеспечивает автоматическое плавное регулирование расхода газа в пре-
делах:
-
от 100% до 60% (Honeywell);
-
от 100% до 20% (EUROSIT)
мощности горелки в зависимости от температуры воды в теплообменнике котла. При под-
ходе к заданной температуре воды горелка переходит на режим «малое пламя» и при дос-
тижении заданной температуры воды в теплообменнике котла происходит полное отклю-
чение основной горелки. При понижении заданной температуры воды в теплообменнике
котла не более 15
°С происходит автоматическое плавное зажигание основной горелки.
4.3. Тягопрерыватель 1 (Рис. 1а, 1б, 1в, 1г) предназначен для автоматической стабилизации
величины разрежения в топке котла, т.е. уменьшения влияния колебания величины раз-
режения в дымоходе на тягу в топке котла. Для успешной работы дверца тягопрерывателя
22 должна легко вращаться на оси.

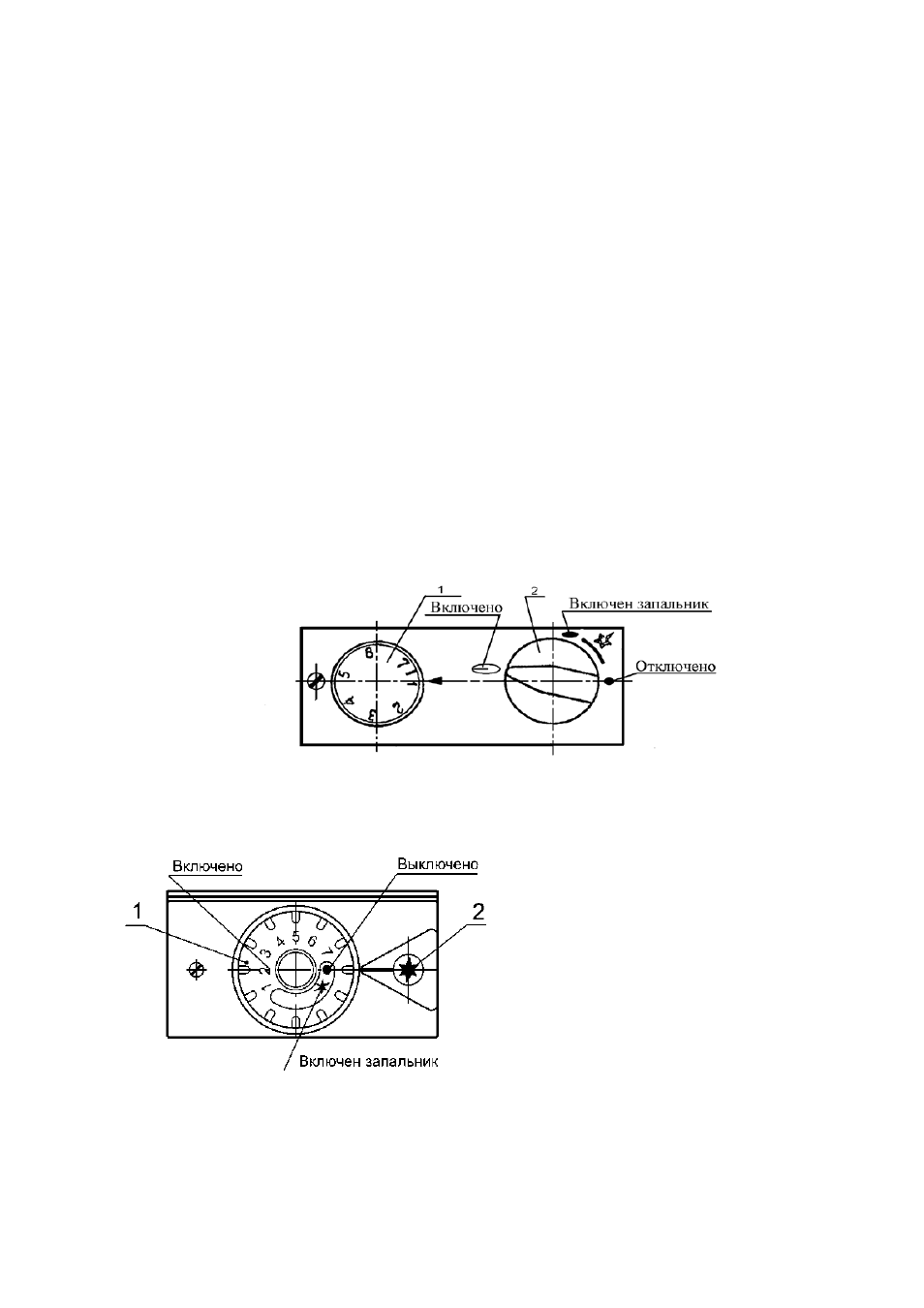

Рис. 2а. Блок автоматики Honeywell
1. Ручка регулирования температуры воды;
2. Ручка пьезорозжига котла
1. Ручка управления;
2. Кнопка пьезорозжига котла
Рис. 2б. Блок автоматики EUROSIT
