8

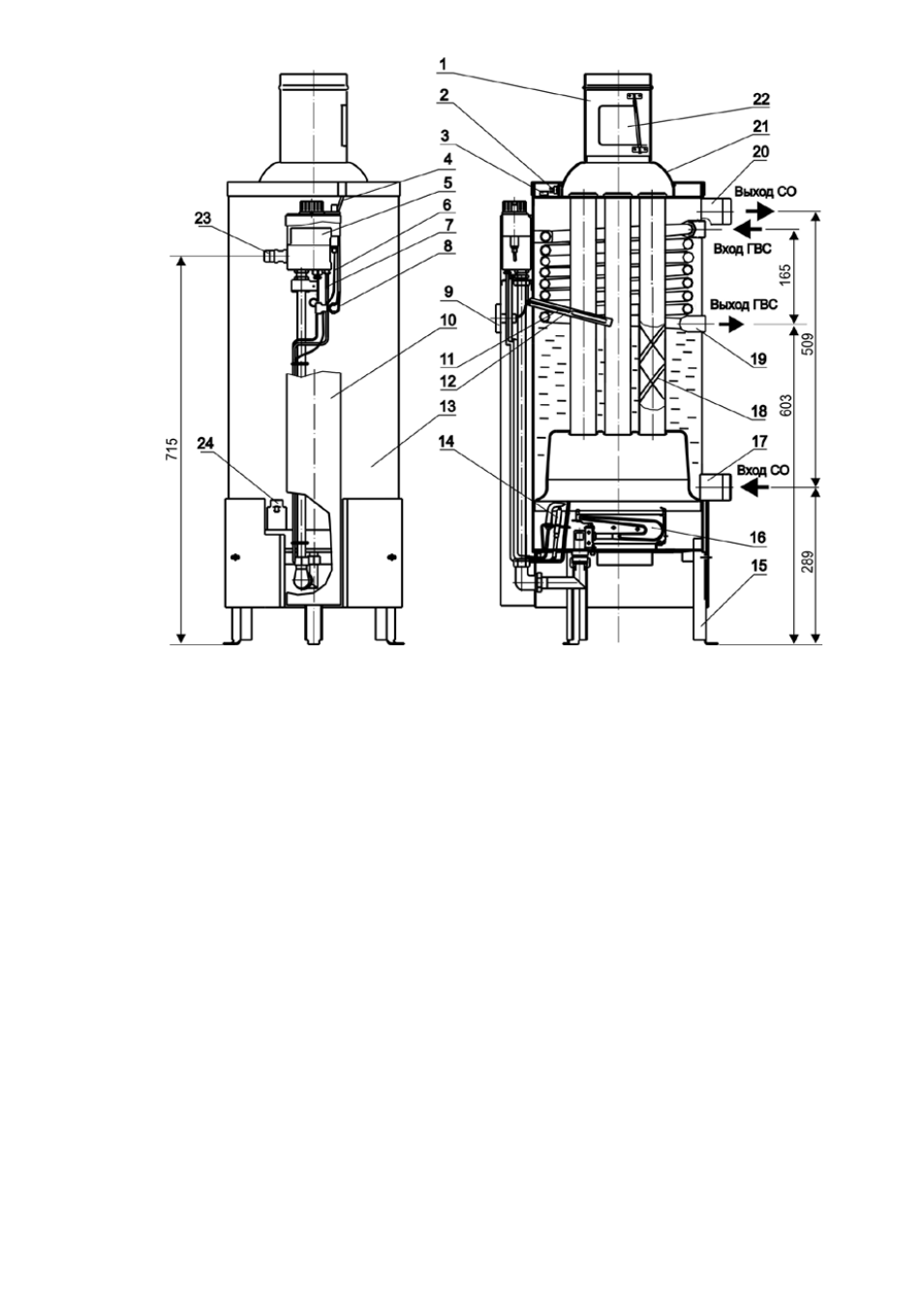

Рис. 1б. Котел отопительный газовый бытовой напольный комбинированный
КОГВК-11,6 EUROSIT
1. Тягопрерыватель;
2. Термореле (датчик тяги);
3. Термореле (защитный термостат);
4. Провода автоматики по тяге и перегреву;
5. Блок автоматики;
6. Провод свечи пьезорозжига;
7. Труба подвода газа к запальной горелке;
8. Провод термопары;
9. Термометр;
10. Желоб;
11. Термобаллон термометра;
12. Термобаллон блока автоматики; 13. Теплообменник;
14. Свеча пьезорозжига;
15. Основание;
16. Горелка;
17. Труба подвода воды из СО;
18. Турбулизатор;
19. Змеевик (КОГВК-11,6 EUROSIT);
20. Труба отвода воды в СО;
21. Колпак;
22. Дверца тягопрерывателя;
23. Штуцер подвода газа;
24. Зеркало
