Инструкция по эксплуатации VEKTOR LUX КОГВК 17, 4
Страница 10
10

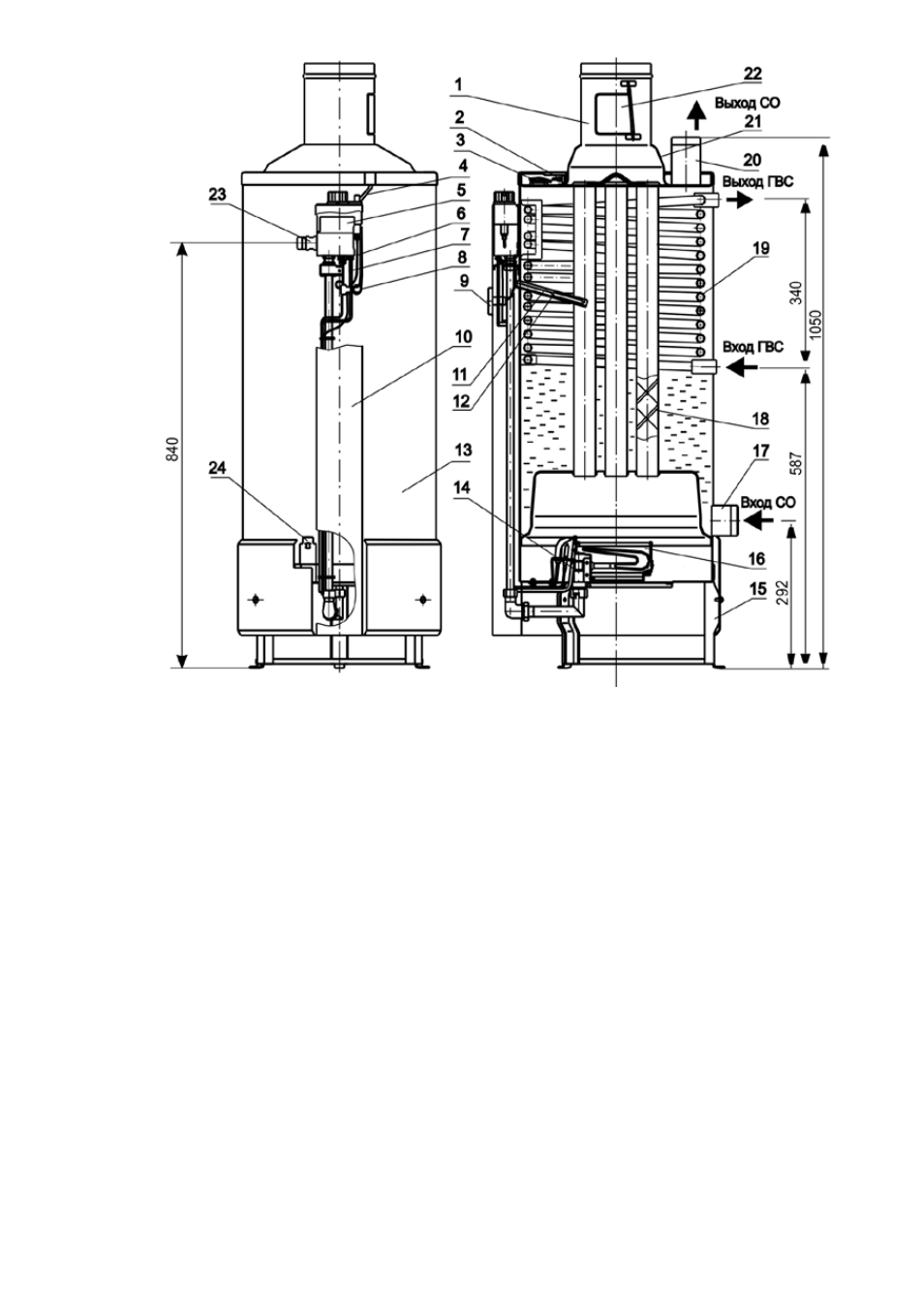

Рис. 1г. Котел отопительный газовый бытовой напольный комбинированный
КОГВК-17,4 EUROSIT, КОГВК-23,2 EUROSIT
1. Тягопрерыватель;
2. Термореле (датчик тяги);
3. Термореле (защитный термостат);
4. Провода автоматики по тяге и перегреву;
5. Блок автоматики;
6. Провод свечи пьезорозжига;
7. Труба подвода газа к запальной горелке;
8. Провод термопары;
9. Термометр;
10. Желоб;
11. Термобаллон термометра;
12. Термобаллон блока автоматики;
13. Теплообменник;
14. Свеча пьезорозжига;
15. Основание;
16. Горелка;
17. Труба подвода воды из СО;
18. Турбулизатор;
19. Змеевик (для КОГВК-17,4 EUROSIT,
КОГВК-23,2 EUROSIT);
20. Труба отвода воды в СО;
21. Колпак;
22. Дверца тягопрерывателя;
23. Штуцер подвода газа;
24. Зеркало
Внимание: Для моделей котлов с блоком автоматики Honeywell – см. рис. 1а, 1в и 2а.
Для моделей котлов с блоком автоматики EUROSIT – см. рис. 1б, 1г, 2б, 5 и 6.
4.1. Котел выполнен в виде напольного шкафа цилиндрической формы:
-
лицевая сторона которого закрыта дверкой, обеспечивающей доступ для запуска котла
в работу и регулирования режимов отопления (Honeywell);
