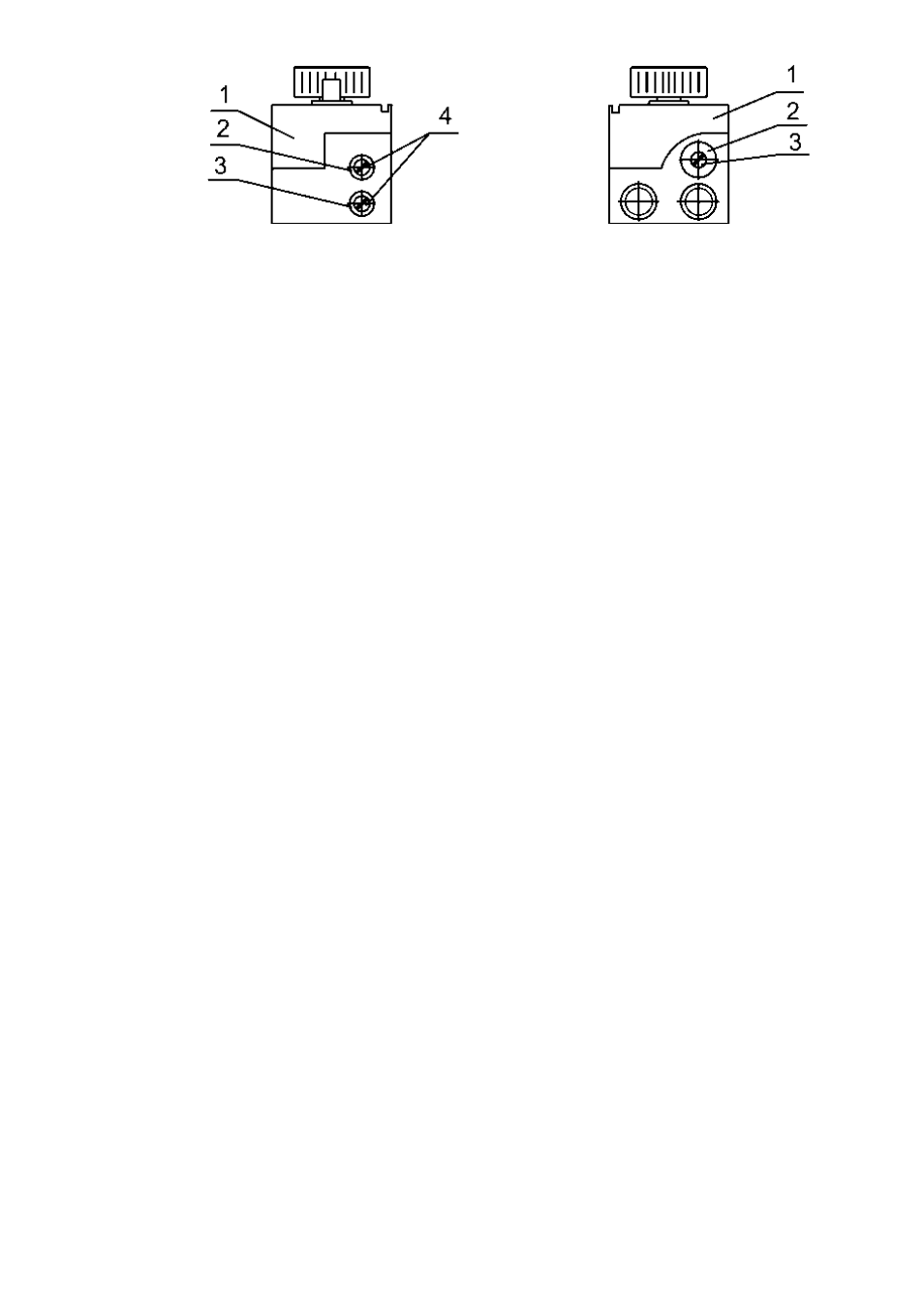

Рис.5 Рис.6
1. Блок автоматики; 1. Блок автоматики;
2. Штуцер выходного давления; 2. Регулятор давления газа,
3. Штуцер входного давления; 3. Винт регулировочный
4. Резьбовая заглушка
Если давление газа на выходе из блока менее 720 Па, произвести регулировку, поворачи-
вая винт регулировочный 3 (Рис. 6) регулятора давления газа 2 (Рис. 6) против часовой
стрелки до требуемой величины давления газа на выходе из блока автоматики.
6.19. Проверьте срабатывание автоматики по тяге. Отсечка газа на запальник и основную го-
релку должна произойти в течение не более 60 сек. и не менее 10 сек.
При необходимости проведите регулировку времени срабатывания термореле (датчик тя-
ги) согласно п. 5 раздела 10 (Honeywell).
6.20. При работе котла в летнее время только на ГВС, после прекращения забора горячей воды
выключите основную горелку, для чего:
-
поверните ручку регулирования температуры воды 1 (Рис. 2а) в положение 1;
-
поверните ручку управления 1 (Рис. 2б) по часовой стрелке в положение «Включен
запальник» ’.
6.21. При работе котла на отопление и ГВС, вода на хозяйственные нужды должна подаваться
кратковременно (длительность одного цикла забора горячей воды не более 1,5 часа) во
избежание нарушения температурного режима системы отопления.
6.22. При длительном отборе горячей воды для повышения температуры и объема горячей во-
ды рекомендуется предварительно:
-
установить ручку регулирования температуры воды 1 (Рис. 2а);
- ручку управления 1 (Рис. 2б)
на температуру 80 °С÷85°С и закрыть вентиль 10 (Рис. 4) на магистрали 7 обратной воды в
системе отопления.
После окончания забора горячей воды откройте вентиль 10 на магистрали 7 обратной во-
ды для восстановления циркуляции воды в системе отопления и установите:
-
ручку регулирования температуры воды 1 (Рис. 2а);
- ручку управления 1 (Рис. 2б)
на требуемую температуру.
6.23. На летний период закрыть вентиль 10 (Рис. 4) на магистрали 7 обратной воды и открыть
вентиль 10 на магистрали 12. На осеннее - зимний период вентиль 10 на магистрали 12 за-
крыть, а вентиль 10 на магистрали 7 открыть.
6.24. При работе котла в летнее время только на горячее водоснабжение с постоянным дли-
тельным забором (ванна, душ), с расходом 3,34 л/минуту (КОГВК-11,6 Honeywell,
КОГВК-11,6 EUROSIT) 5,4 л/минуту (КОГВК-17,4 Honeywell, КОГВК-17,4 EUROSIT)
7,1 л/мин. (КОГВК-23,2 Honeywell, КОГВК-23,2 EUROSIT) для получения стабильной ее
температуры (не ниже 45
°С) необходимо устанавливать:
- ручку регулирования температуры воды 1 (Рис. 2а);
- ручку управления 1 (Рис.2б)
на температуру 80 °С ÷ 85 °С и при ее достижении включить забор воды.
