4.4. Установка требуемой температуры воды производится:
-
ручкой регулирования температуры воды 1 (Рис. 2а) от 45 °С до 85 °С ÷ 90 °С;
-
ручкой управления 1 (Рис. 2б) от 30 °С до 90 °С,
а ее контроль выполняется по термометру. Температура горячей воды в системе ГВС при
ее заборе не должна превышать 60 °С.
4.5. Автоматика по тяге и перегреву состоит из:
-
из термореле 2 (Рис. 1а, 1в) (датчик тяги - биметаллическая пластина с микровыключа-
телем), укрепленного на крышке теплообменника, термореле (защитный термостат) 3 и
проводов 7, соединяющих микровыключатель термореле (датчик тяги) и термореле
(защитный термостат) с блоком автоматики 8;
-
термореле 2 (Рис. 1б, 1г) (датчик тяги - терморегулятор ТК-24), укрепленного на крыш-
ке теплообменника, термореле (защитный термостат) 3 и проводов 4, соединяющих
термореле (датчик тяги) и термореле (защитный термостат) с блоком автоматики 5.
Термореле (защитный термостат) 3 (Рис. 1а, 1б, 1в, 1г) обеспечивает аварийное отключе-
ние подачи газа при нагреве воды в теплообменнике до температуры 93 °С ÷ 100 °С. По-
сле остывания воды в теплообменнике до температуры 60 °С ÷ 70 °С термореле (защит-
ный термостат) автоматически включается и котел готов к новому включению.

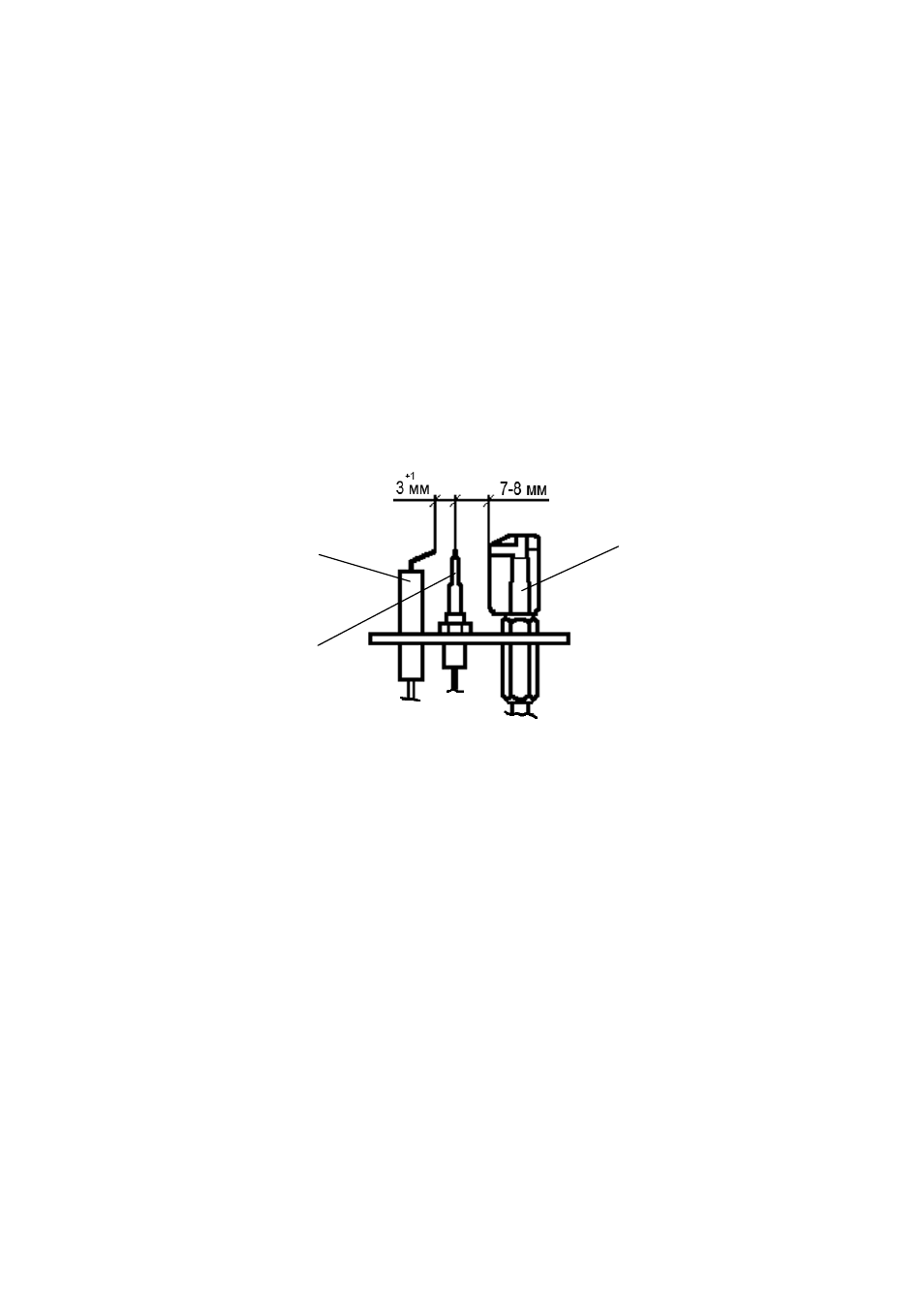

Рис.3. Горелка запальная
1. Термопара;
2. Свеча пьезорозжига;
3. Запальник
4.6. Горелка запальная Рис. 3 предназначена для крепления запальника, термопары, свечи пье-
зорозжига и розжига основной горелки.
Для обеспечения воспламенения газа зазор между электродом свечи пьезорозжига и тер-
мопарой должен быть в пределах 3
+1
мм.
4.7. Безопасность работы котла обеспечивается автоматикой, срабатывание которой происхо-
дит при:
-
погасании пламени на запальнике;
-
отсутствии тяги в дымоходе;
-
повышении температуры нагрева воды в теплообменнике выше 93
°С ÷ 100 °С;
-
прекращении подачи газа или падении давления газа ниже нижнего значения.
В этом случае автоматически прекращается подача газа к запальнику и основной горелке.
