арматуры на стояке, идущем от котла. В целях исключения нарушения прочности и плот-
ности котла при заполнении и подпитке системы отопления не допускать превышения
давления перед котлом более 150 кПа (1,5 кг/см
2
).

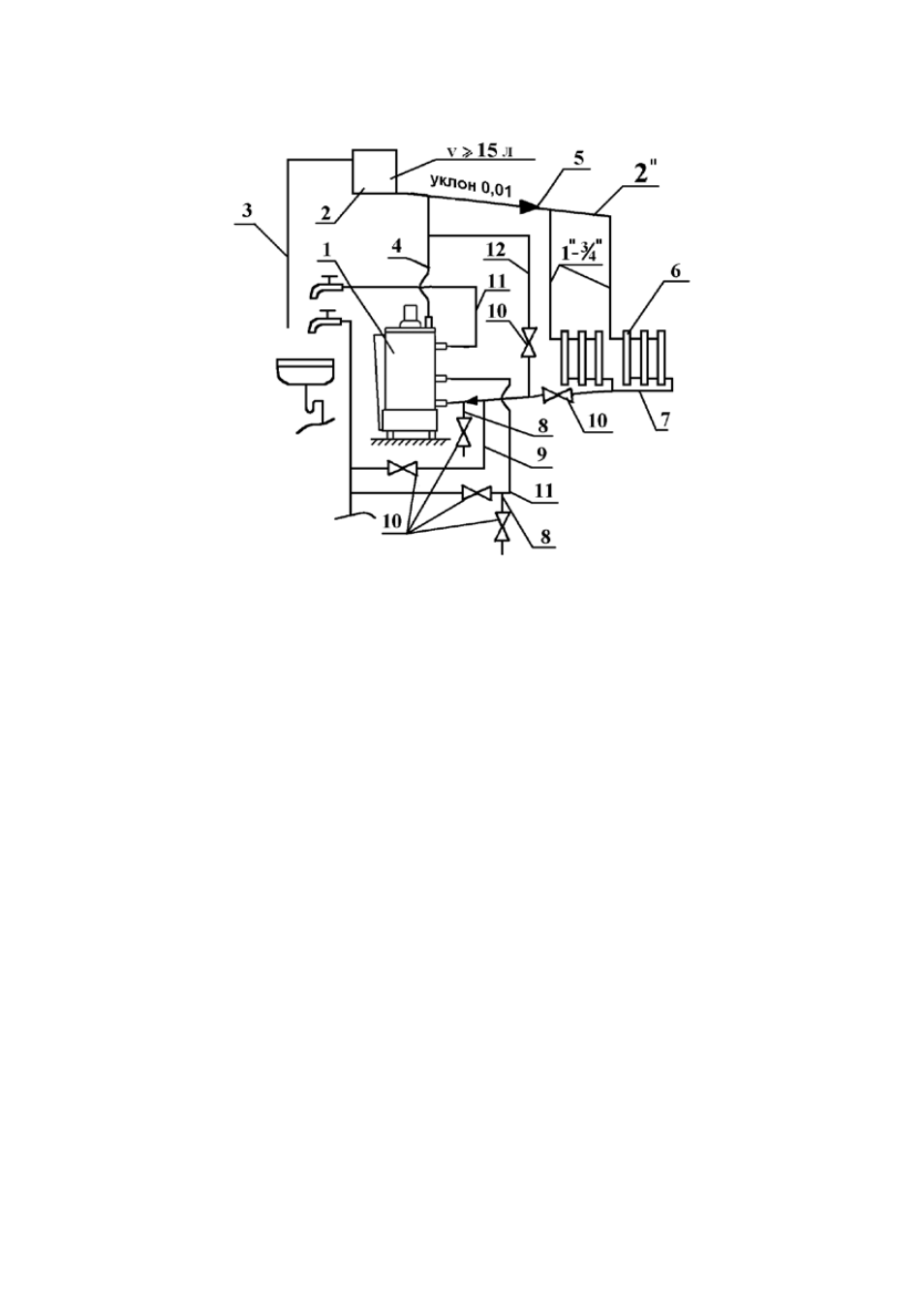

Рис.4. Схема системы отопления и горячего водоснабжения
1. Котел отопительный; 7. Магистраль обратной воды;
2. Бачок расширительный;
8. Сливная магистраль;
3. Трубка сигнальная;
9. Водопровод подпиточный;
4. Стояк;
10. Вентиль водопроводный;
5. Магистраль горячей воды;
11. Магистраль ГВС;
6. Радиатор;
12. Магистраль малого контура
Примечание: для котлов КОГВ-11,6 Honeywell, КОГВ-17,4 Honeywell, КОГВ-23,2 Honeywell,
КОГВ-11,6 EUROSIT, КОГВ-17,4 EUROSIT и КОГВ-23,2 EUROSIT поз. 11 и 12 не монтируются.
6.14. После монтажа проверьте газовые и водопроводные коммуникации котла на герметич-
ность. Герметичность соединений газопроводов проверяйте с помощью мыльной эмуль-
сии. Запрещается применять огонь для обнаружения утечек газа.
6.15. Настройте ручку регулирования 1 (Рис. 2а) блока автоматики на необходимую температу-
ру воды в котле.
Установите ручку управления 1 (Рис. 2б) блока автоматики в положение «Выключено» ●.
6.16. Осуществите последовательное включение котла см. п. 7.3. или 7.4.
6.17. Проконтролируйте, чтобы пламя запальника интенсивно омывало конец термопары и обес-
печивало мгновенное (не более чем за 2 сек) воспламенение горелки по всей поверхности.
6.18. Для моделей с блоком автоматики EUROSIT: проверьте давление газа на выходе из блока
автоматики.
При давлении газа на входе 1294 Па, давление газа на выходе из блока при горящей ос-
новной и запальной горелок должно быть 720 ÷ 850 Па.
Для замера отверните резьбовые заглушки 4 (Рис. 5) и подключите контролирующие при-
боры. После проверки вверните резьбовые заглушки и проверьте их на герметичность.
