Функциональная схема котла – Инструкция по эксплуатации BAXI POWER HT 45-65
Страница 31
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 - АНГ
95
Рисунок 17
C
T
_0824 /
091
2_1
201

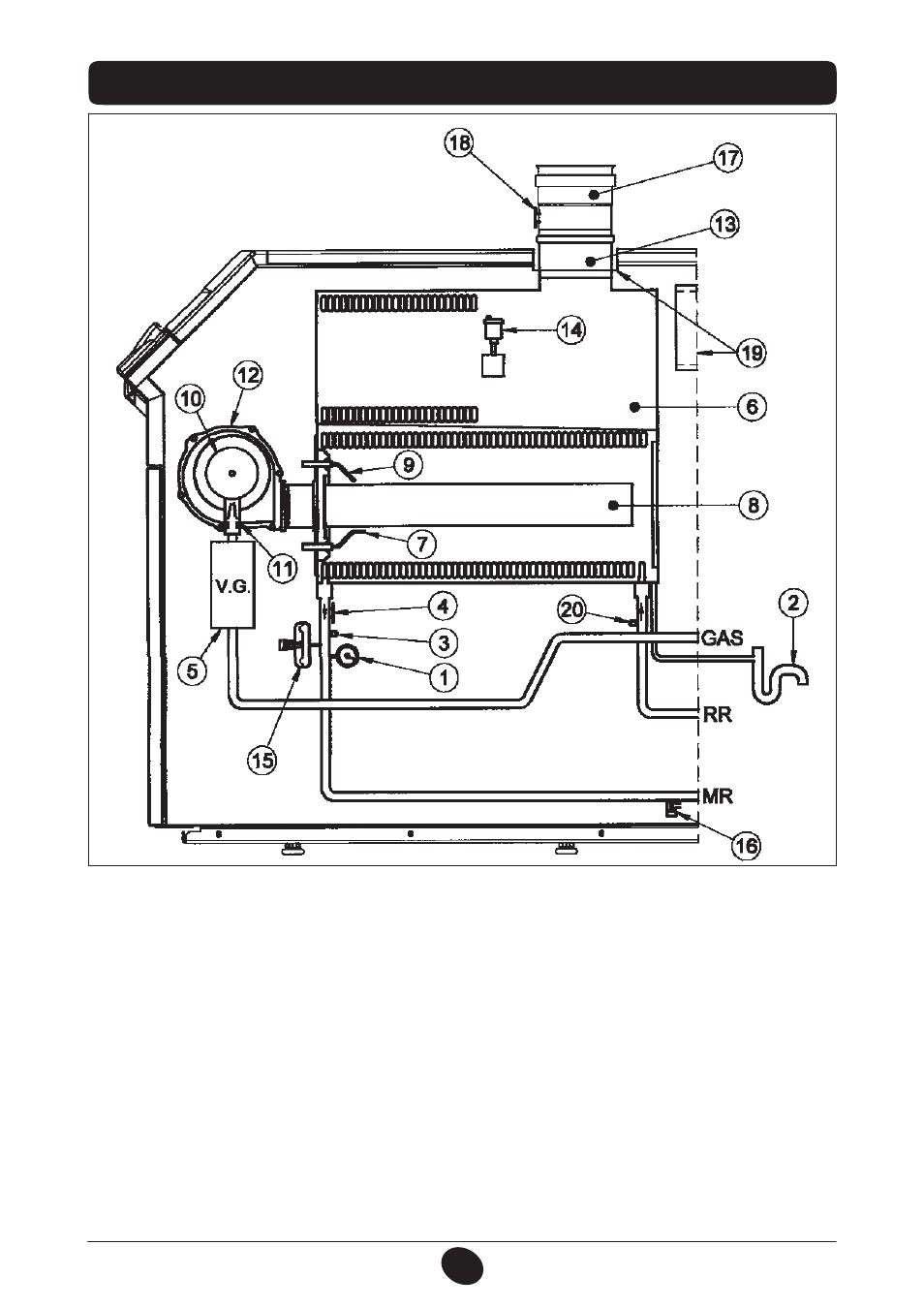

20. ФУНКЦИОНАЛЬНАЯ СХЕМА КОТЛА
Условные обозначения:
1 манометр
2 сифон
3 датчик температуры NTC контура
отопления
4 термостат защиты от перегрева 105°C
5 газовый клапан
6
теплообменник
7
электрод контроля пламени
8
горелка
9
электрод зажигания
10
смеситель с устройством Вентури
11
газовая диафрагма
12
вентилятор
13
переходник дымоотводного устройства
14
автоматический воздухоотводчик
15
прессостат минимального давления воды
16
спускной клапан котла
17
дымоотводное устройство с термостатом-датчиком тяги
18
термостат-датчик тяги
19
место крепления впускного патрубка
20
датчик температуры (NTC) на трубе возврата
