12.5 ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

Датчик уличной температуры фирмы SIEMENS модели QAС34 (заказывается отдельно)
подсоединяется к клеммам 7-8 клеммной коробки М2 (см. Рис.8).
Порядок установки рабочей кривой датчика уличной температуры «kt» зависит от наличия
подсоединённых к котлу устройств.

а) без климатического регулятора QAA 73:

Выбор рабочей кривой осуществляется установкой параметра Н532 как описано в главе 14 «установка
параметров котла».
Для выбора кривой, соответствующей температуре в помещении 20°С, смотрите график 2. Для

смещение кривой нажмите на кнопку

(2), расположенную на панели управления котла, и

измените значение, появившееся на дисплее, кнопками

и

. Для выбора кривой смотри

график 3 (данный пример относится к кривой Кt = 15). Если не достигнуто желаемое значение
температуры в отапливаемом помещении, увеличьте значение, выведенное на дисплей.

Заводское

значение
Kt=15

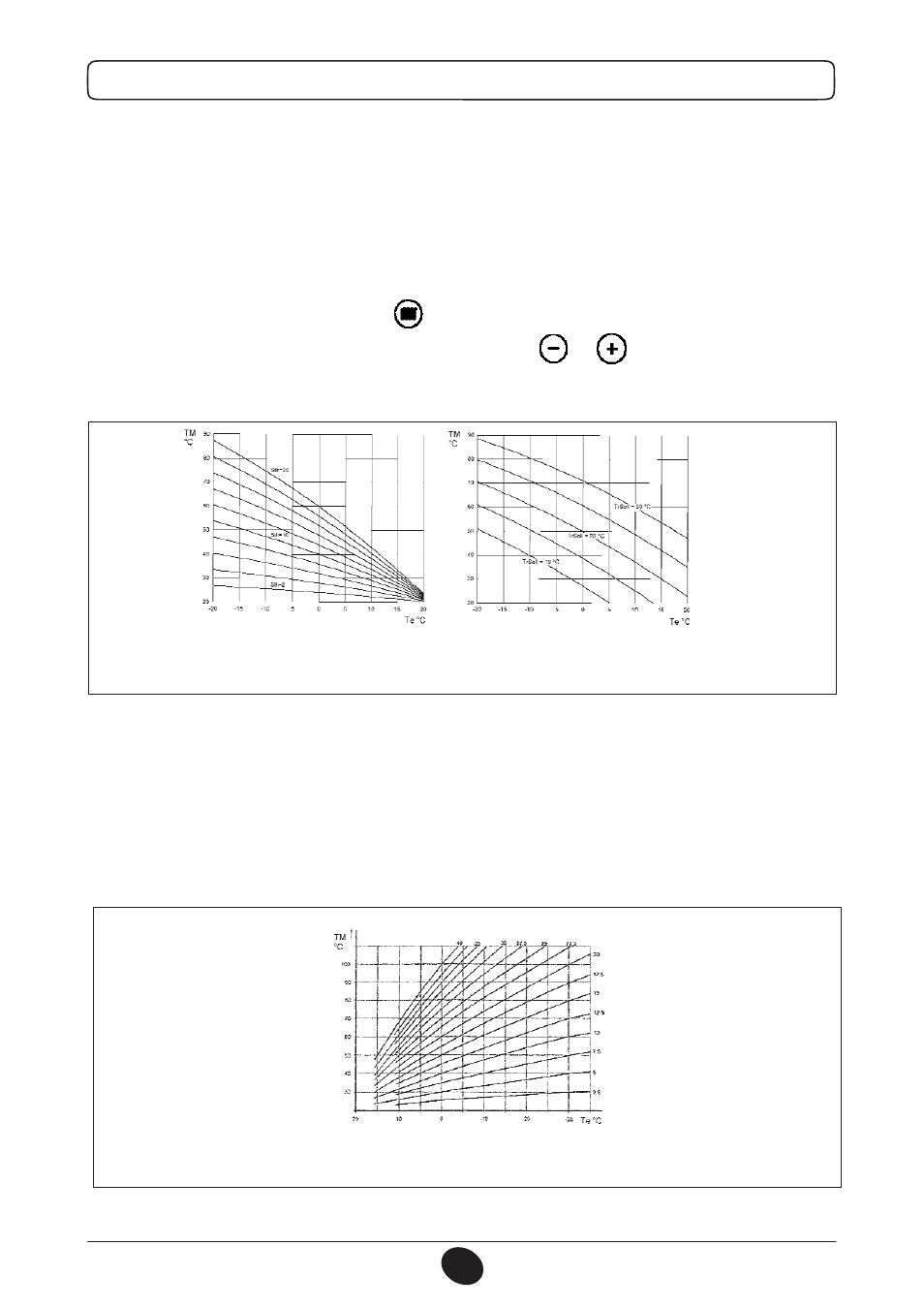

График 2

TM = Температура воды на
подаче в контур отопления

Te = Температура наружного воздуха

Sth = Кривая Kt

График 3

б) с климатическим регулятором QAA 73:

Выбор рабочей кривой датчика уличной температуры «kt» осуществляется через параметр 70 «наклон
НС1» климатического регулятора QAA73, как описано в разделе 12.4 «QAA73: параметры, задаваемые
установщиком (сервис-функции)».

Для выбора кривой, соответствующей температуре в помещении 20 ºС, смотрите график 4.

При изменении значения температуры в помещении, заданного на климатическом регуляторе QAA73,

смещение кривой производится автоматически.

В случае многозональной установки выбор рабочей кривой для вспомогательных зон, не

контролируемых QAA73, осуществляется установкой параметра Н532 как описано в разделе 14

«установки параметров котла».

График 4

TM = Температура воды на подаче в контур отопления

Te = Температура наружного воздуха
