РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 - АНГ
86
с) c AGU2.500 для управления низкотемпературным оборудованием («теплые полы»).
Для подсоединения и управления AGU2.500 смотри инструкции, прилагаемые к данному оборудованию.
В этом случае некоторые параметры электронной платы (Н552-Н553-Н632) должны быть изменены (см. раздел
14).

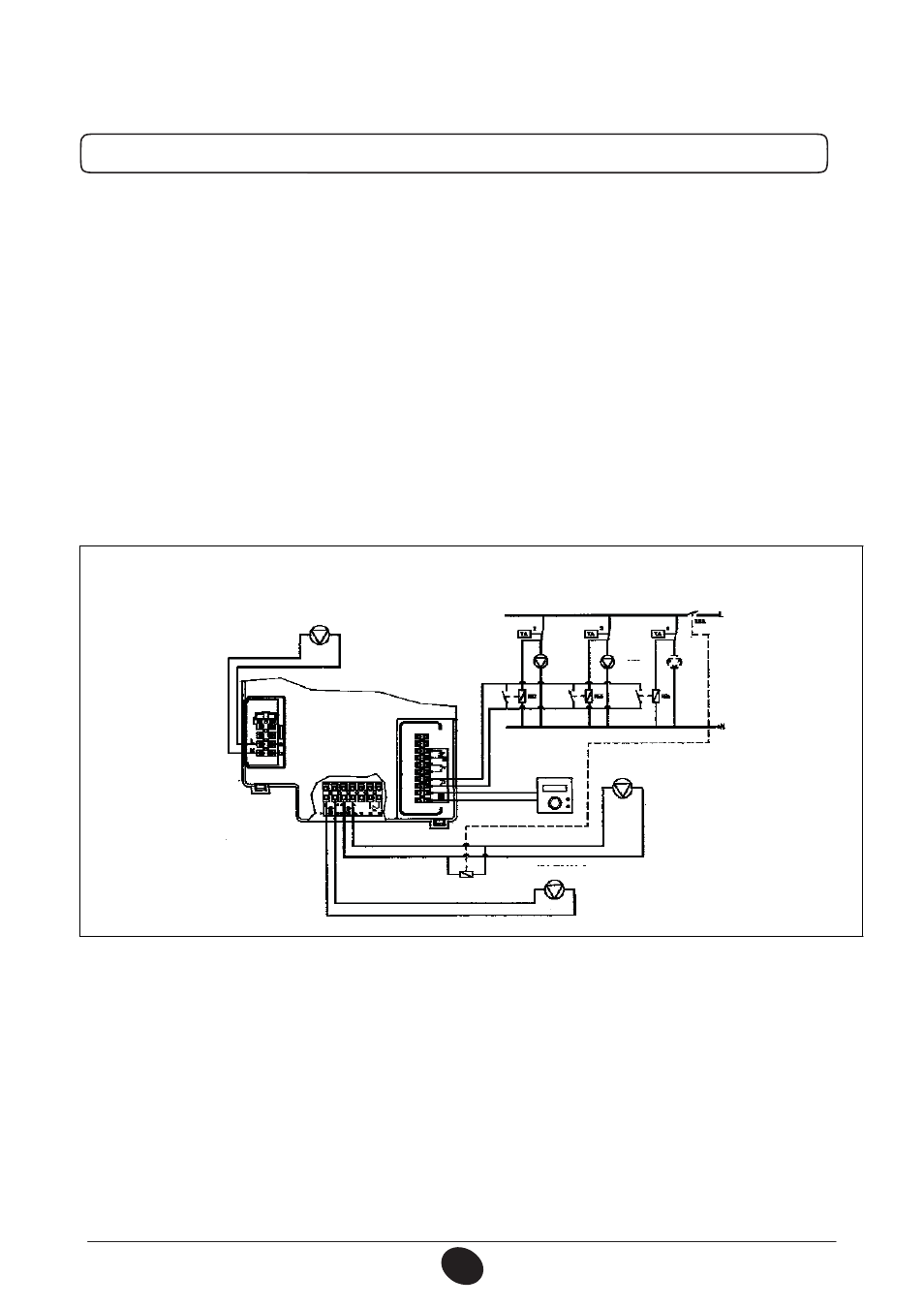

12.6 ПРИСОЕДИНЕНИЕ МНОГОЗОНАЛЬНОЙ УСТАНОВКИ
Электрические присоединения и регулировки, необходимые для управления разветвленной системой,
отличаются в зависимости от присоединенного к котлу оборудования.
а) без климатического регулятора QAA73:
Контакт включения по запросу со стороны различных зон должен быть соединен параллельно и присоединен к
клеммам 3– 4 «ТА» клеммной коробки М2 (рис.10), предварительно удалив имеющуюся перемычку.
Температура в контуре отопления устанавливается с панели управления котла как описано в руководстве для
пользователя.
б) с климатическим регулятором QAA73
Зональные клапан или насос, управляемые климатическим регулятором QAA73, должны быть
электрически запитаны посредством клемм 11 - 12 клеммной коробки М3 (рис.10).
Контакт включения по запросу со стороны зон, не контролируемых устройством QAA73 должен быть соединён
параллельно и присоединен к клеммам 3 – 4 «ТА» клеммной коробки М2 (рис.10)., сняв имеющуюся перемычку.
Температура в контуре отопления зоны, контролируемой устройством QAA73, устанавливается автоматически
самим регулятором.
Температура в контуре отопления других зон устанавливается напрямую с панели управления котла.
В этом случае некоторые параметры электронной платы должны быть изменены:
Н552 = 50, Н632 = 00001111
Циркуляционный
насос котла
2 Зона
Комнатный
термостат
3 Зона
Комнатный
термостат
N Зона
Комнатный
термостат
Насос
Зона 2
Насос
Зона 3
Насос
Зона n
1 Зона
QAA73
Насос
бойлера
Реле, отключающее
систему отопления
Насос
Зона
Рисунок 10
с) c AGU2.500для управления низкотемпературным оборудованием («теплые полы»).
Для подсоединения и управления AGU2.500 смотри инструкции, прилагаемые к данному оборудованию.
В этом случае некоторые параметры электронной платы (Н552-Н553-Н632) должны быть изменены
(см. параграф 14).
