РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

910.000.1 - АНГ

83

Крышка

Клеммная коробка М3

Крышка

Клеммная коробка М2

Клеммная коробка М1

12.2 ПРИСОЕДИНЕНИЕ НАСОСОВ КОНТУРА ОТОПЛЕНИЯ

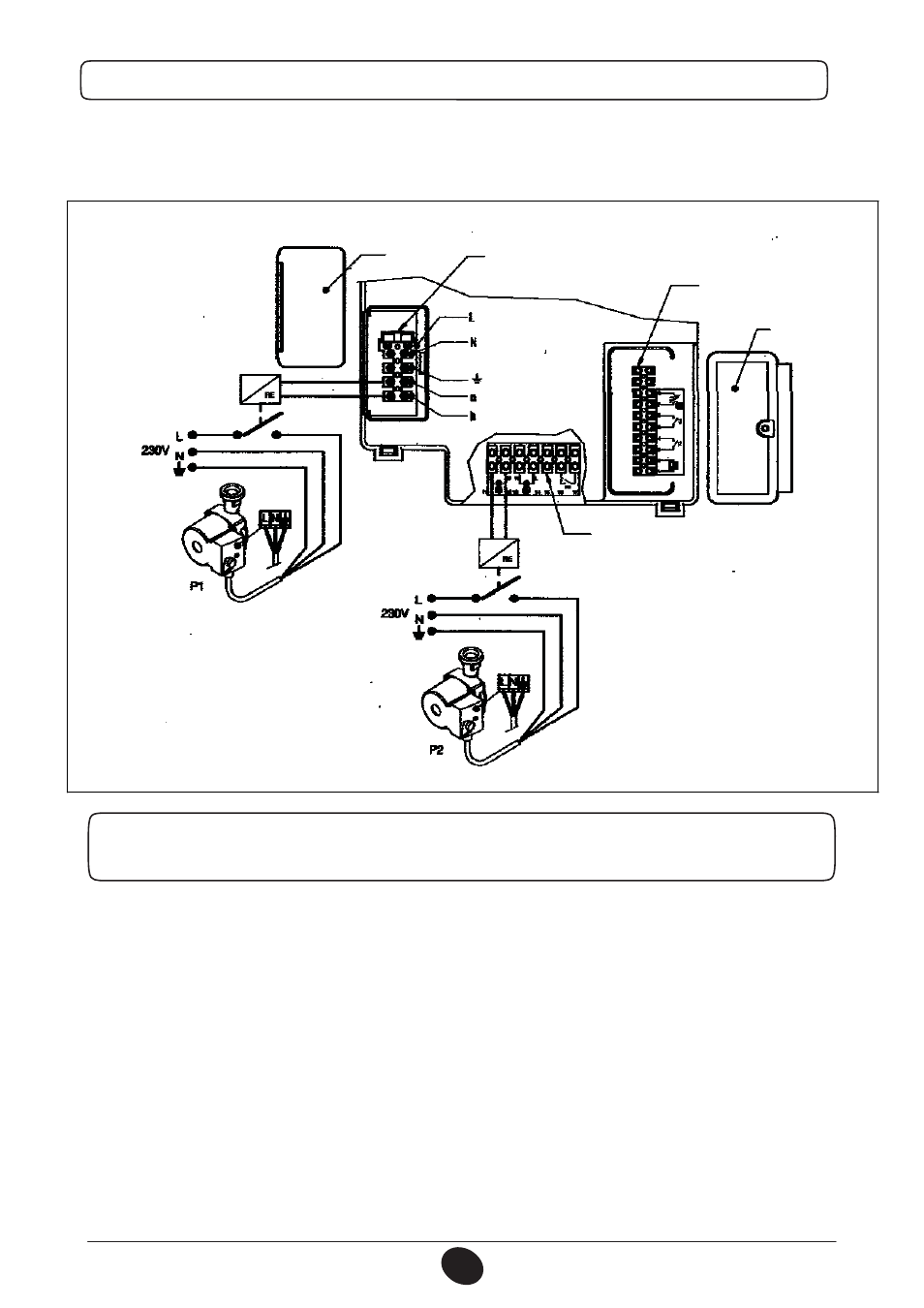

Насосы контура отопления (Р1 и Р2) должны быть подключены к электропитанию согласно схеме, приведенной
на Рис.9.
Между электронной платой котла и насосами необходимо установить реле.





























Рисунок 9

12.3 ЭЛЕКТРИЧЕСКИЕ ПРИСОЕДИНЕНИЯ КЛЕММНЫХ КОРОБОК К

КОТЛУ

Чтобы получить доступ к клеммным коробкам М1 и М2, поверните панель управления вниз и снимите

две предохранительные крышки. (см. Рис.8).

Клеммы 1-2: подсоединение климатического регулятора фирмы SIEMENS модели QAA73

(заказывается отдельно). Не нужно соблюдать полярность соединений. Удалить перемычку между

клеммами 3-4 «ТА».
Для правильной установки и программирования данного устройства изучите приложенную к нему
инструкцию

Клеммы 3-4: «ТА» подсоединение комнатного термостата. Нельзя использовать термостаты с

предварительным сопротивлением. Проверьте, чтобы отсутствовало напряжение на концах

проводов, присоединяемых к термостату.

Клеммы 5-6: «ТР» подсоединение термостата для оборудования «теплые полы» (заказывается

отдельно).
Проверьте, чтобы отсутствовало напряжение на концах проводов, присоединяемых к термостату.

Клеммы 7-8: подсоединения датчика уличной температуры фирмы SIEMENS модели QAС34

(заказывается отдельно). Для правильной установки данного устройства изучите приложенную к

нему инструкцию.

Клеммы 9-10: подключение датчика приоритета контура ГВС (заказывается отдельно). Данное

устройство предназначено для одноконтурных котлов с внешним бойлером.
Клеммы а-b (230В переменного тока; 50 Гц; 1А макс.; cos φ >0,8): электропитание для
циркуляционного насоса котла
(Электропитание катушки реле).
