Инструкция по эксплуатации BAXI POWER HT 45-65
Страница 14
Advertising
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 - АНГ
78
C
T
_0804 /
090
2_2
702
Глубина
мм
Модель
POWER HT…
A
Высота
мм
Ширина
мм
Фитинг для
газопровода
Возврат MR
(CH)
Подача
RR (CH)
Объем воды, л
1.450 621 850 450 G 3/ ”
4
G 1’’
G 1’’
5,1
1.650 693 850 450 G 3/ ”
4
G 1’’
G 1’’
6,5
Таблица 1
Вставить
дымоотводящий
патрубок и
подключить
термостат-датчик
тяги к
электрическому
разъёму
MR:
подача в систему отопления
RR:
возврат из системы отопления
GAS:
подача газа в котёл
SC:
отвод конденсата

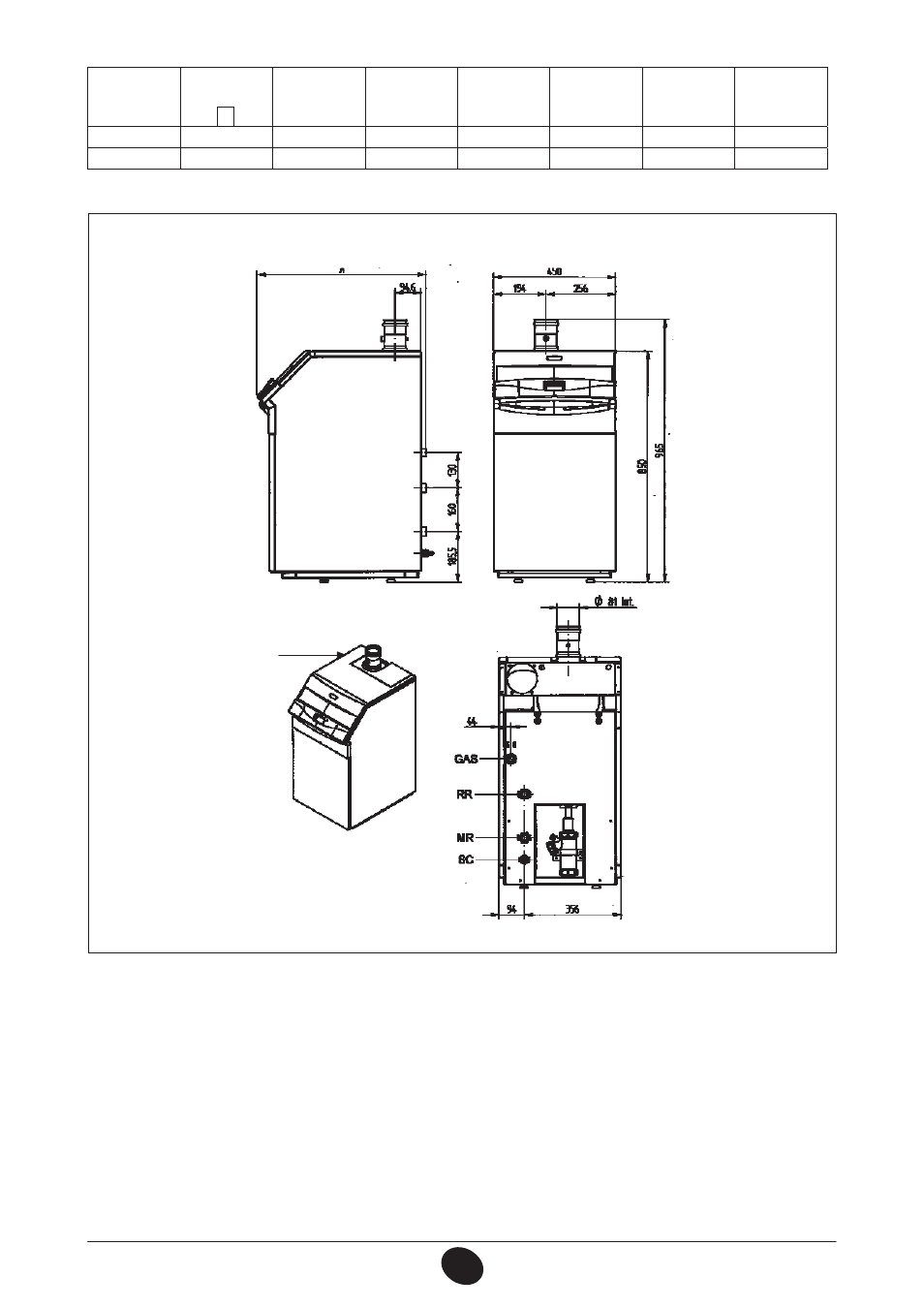

Рисунок 5
