РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

910.000.1 - АНГ

87

12.7 ПРИСОЕДИНЕНИЕ ЭЛЕКТРИЧЕСКОГО НАСОСА КОНТУРА ГВС

Установите бойлер следом за гидравлическим сепаратором.

Насос контура ГВС, используемый для эксплуатации внешнего бойлера, должен быть присоединен к

клеммной коробке М3 котла к клеммам 13-14 (Рис.9).

Насос должен иметь следующие характеристики:

230В переменного тока; 50 Гц; 1А макс.; cos φ >0,8

В случае если используемый насос имеет характеристики отличные от вышеприведенных, то
необходимо установить между электронной платой котла и насосом реле.

Присоедините датчик NTC приоритета контура ГВС (поставляется отдельно) к клеммам 9-10 клеммной

коробки М2, предварительно удалив электрическое сопротивление (рис.11).

Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную

внутри бойлера (рис.11).

Температура и рабочий цикл в контуре ГВС устанавливается с панели управления котла как

описано в руководстве для пользователя.

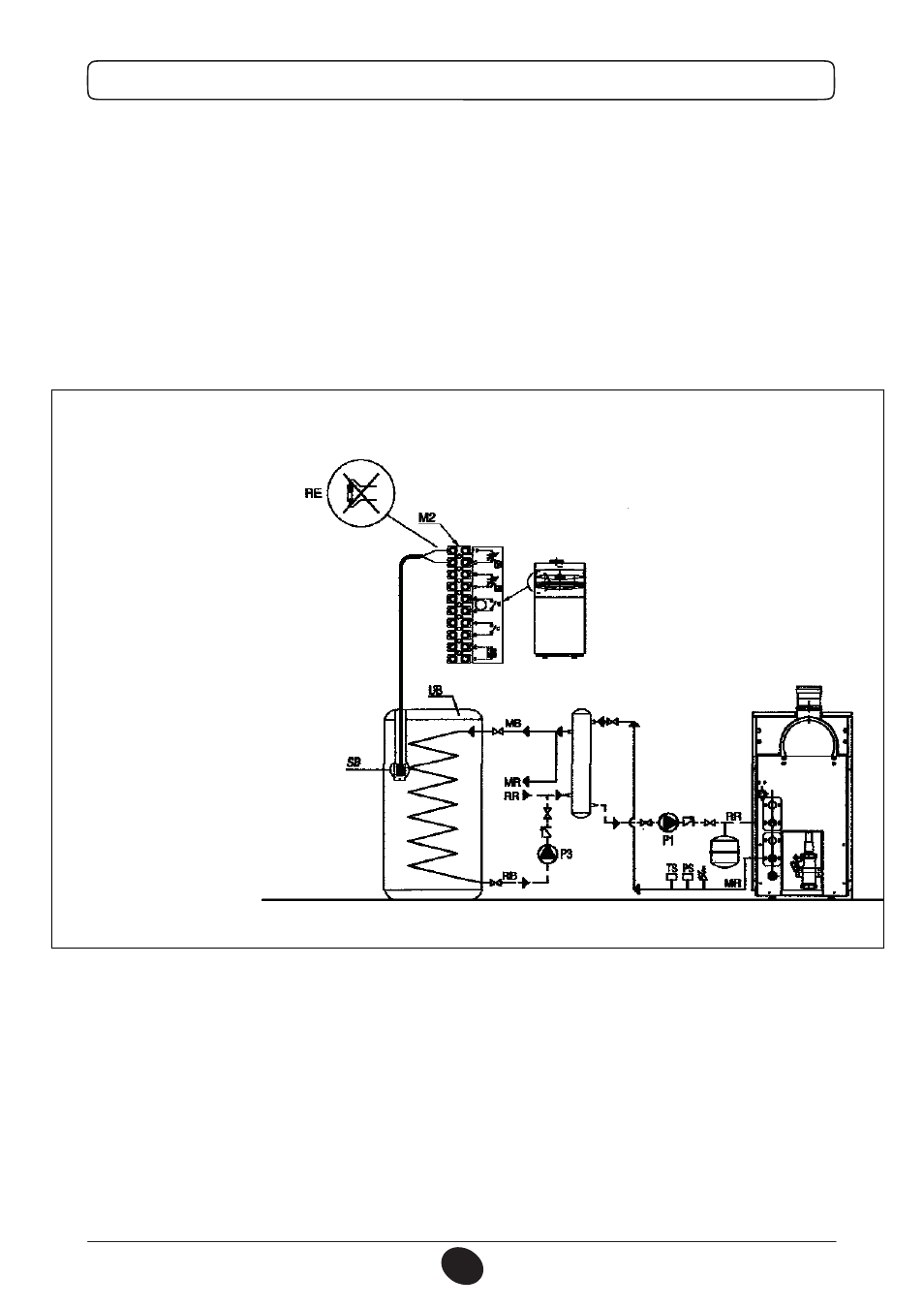

СХЕМА ПРИСОЕДИНЕНИЯ ВНЕШНЕГО БОЙЛЕРА

Пояснения:

UB бойлер

M2

клеммная коробка М2

датчик NTC

SB

приоритета контура

ГВС

электрическое

сопротивление удалить

MR

подача в систему

отопления

RR

возврат из системы

отопления

MB

подача в змеевик бойлер

возврат из змеевика

бойлера

Р1

циркуляционный насос котла

Р2

насос бойлера

ТS

предохранительный

термостат

РS

предохранительный

прессостат

Рисунок 11

При наличии зонального оборудования необходимо установить реле, отключающее электропитание
зональных насосов, как показано на рис. 10.
