РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 - АНГ
89
Для регулировки газового клапана выполните последовательно следующие операции:
Вставить датчик-анализатор отходящих газов в специальное отверстие, как показано в параграфе
17
(Рис.15).

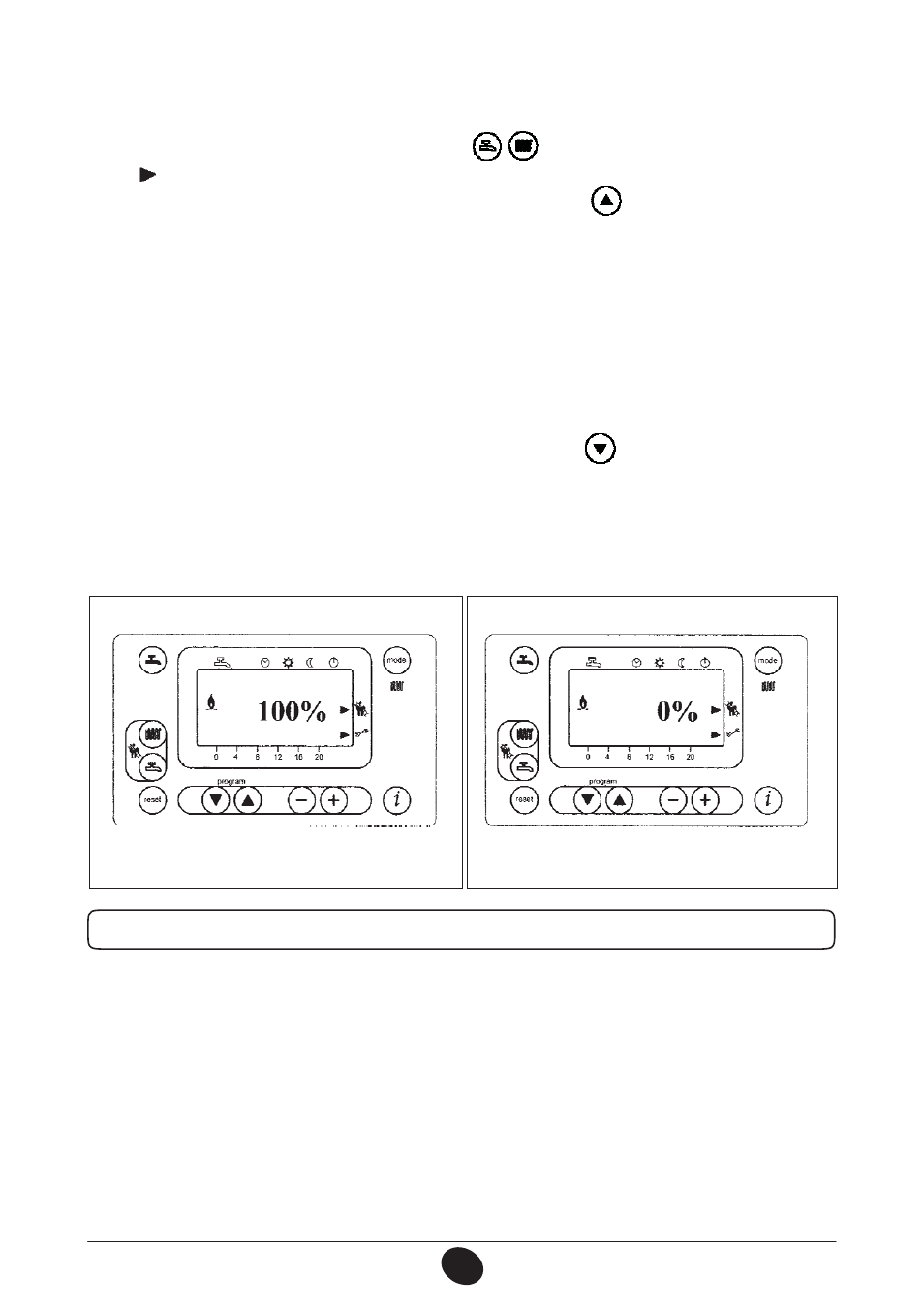

Включить котел, задав «функцию настройки газового клапана» на панели управления котла. Для
этого необходимо нажимать одновременно кнопки
до тех пор, пока на дисплее не появится
знак «
» в положении, как показано на Рис. 13а и 13б (примерно 7 сек);
Для работы котла на максимальной мощности нажимать кнопку
до появления на дисплее
«100%» (Рис.13а).
Внимание: в случае, когда котел не включается, или был заменен газовый клапан или мешалка,
необходимо полностью, до конца завинтить регулировочный винт V и затем отвинтить их в
зависимости от модели на 10 оборотов для котлов на метане и на 5 оборотов для котлов на
пропане (сжиженном нефтяном газе-СНГ), затем повторить вышеописанные операции.
Поворачивайте регулировочный винт V до достижения значений СО2, приведенных в Таб.2.1
для метана (G20) и Таб.2.2 для пропана (сжиженный газ - G31):
- Уменьшение СО2:.повернуть винт по часовой стрелке.
- Увеличение СО2: повернуть винт против часовой стрелки.
Для работы котла на минимальной мощности нажимать кнопку
до появления на дисплее
«0%» (Рис.13б).
Поворачивать винт К1 газового клапана 1 до достижения давления (Pout), приведённого в
Таб.2.1 для метана (G20) и Таб.2.2 для пропана (сжиженный газ - G31):
- Увеличение давления: повернуть винт по часовой стрелке (увеличение СО2).
- Уменьшение давления: повернуть винт против часовой стрелки (уменьшение СО2).
Рисунок 13а
⇑
⇑
Рисунок 13б
КОНВЕРСИЯ ГАЗОВ
ВАЖНО: В случае перевода котла на другой тип газа, с природного (метан-G20) на сжиженный
(пропан-G31), перед проведением вышеописанной процедуры регулировки газового клапана,
необходимо осуществить следующие операции:
• Закрутить регулировочный винт V на 5 оборотов.
•
Установить с помощью дисплея панели управления параметры Н536 - Н541 - Н608 - Н609 - Н610 –
Н611 -Н612 - Н613.
Значения приведены в Таблице 2.1 или 2.2. Порядок программирования описан в параграфе 14.
