11. ПОДСОЕДИНЕНИЕ К ДЫМОХОДУ
11.1 ДЫМООТВОДЯЩИЙ КОМПЛЕКТ ТИПА B23
Выполнить присоединение к дымоходу при помощи металлической или пластиковой трубы с
внутренним диаметром 80 мм; труба должна быть устойчивой к износу, высоким температурам
(<120°С), а также агрессивному воздействию продуктов сгорания и их конденсатов.
Перед присоединением к дымоходу вставить дымоотводящий патрубок и подключить
термостат-датчик тяги к электрическому разъему.
Рекомендуется выполнять присоединение котла к дымоходу таким образом, чтобы оставалась
возможность последующего отсоединения для облегчения операций технического обслуживания.
Внимание! Горизонтальные отрезки трубы должны иметь наклон 3° по направлению к котлу.
Аксессуары из пластика (диаметр 80 мм) можно использовать для присоединения к дымоходу одного
котла или каскада котлов

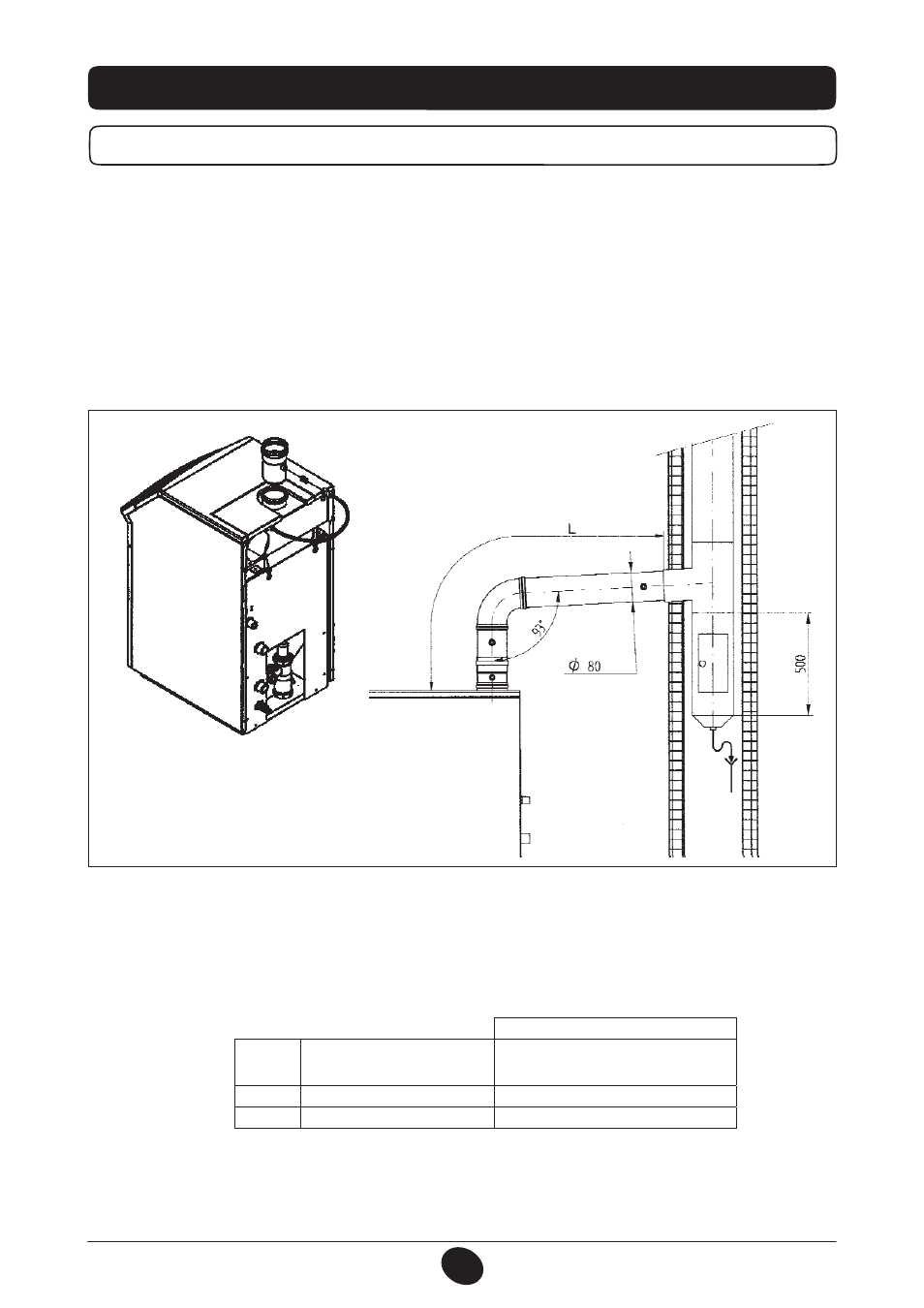

Рисунок 7
Макс. длина вытяжных труб – модель HT 1.450 ( L) : 30 м
Макс. длина вытяжных труб – model HT 1.650 ( L) : 20 м
Каждый 90° изгиб уменьшает максимальную длину труб на: 1 м
Каждый 45° изгиб уменьшает максимальную длину труб на: 0.5 м
ТАБЛИЦА ДОПУСТИМЫХ ДАВЛЕНИЙ ДЫМОВЫХ ГАЗОВ
Каскадное решение
ΔP допустимое давление для
трубы B23 Ø 80
ΔP допустимое давление с
невозвратным клапаном Clapet Ø 80/110
HT 1.450
150
110
HT 1.650
150
100
