РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 - АНГ
82
Клеммная коробка М1
Клеммная коробка М2
Клеммная коробка М3
Крышка
Крышка
12. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с
действующими нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного
тока 230В с заземлением. Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не
менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель
HAR H05 VV-F’ с
сечением 3x0.75мм2
и максимальным диаметром 8мм.
ВНИМАНИЕ! Проверьте, чтобы суммарный ток, протекающий через все устройства,
подсоединенные к аппарату, не превышал 2А. В случае превышения данного значения, между
данными устройствами и электронной платой котла необходимо установить реле.

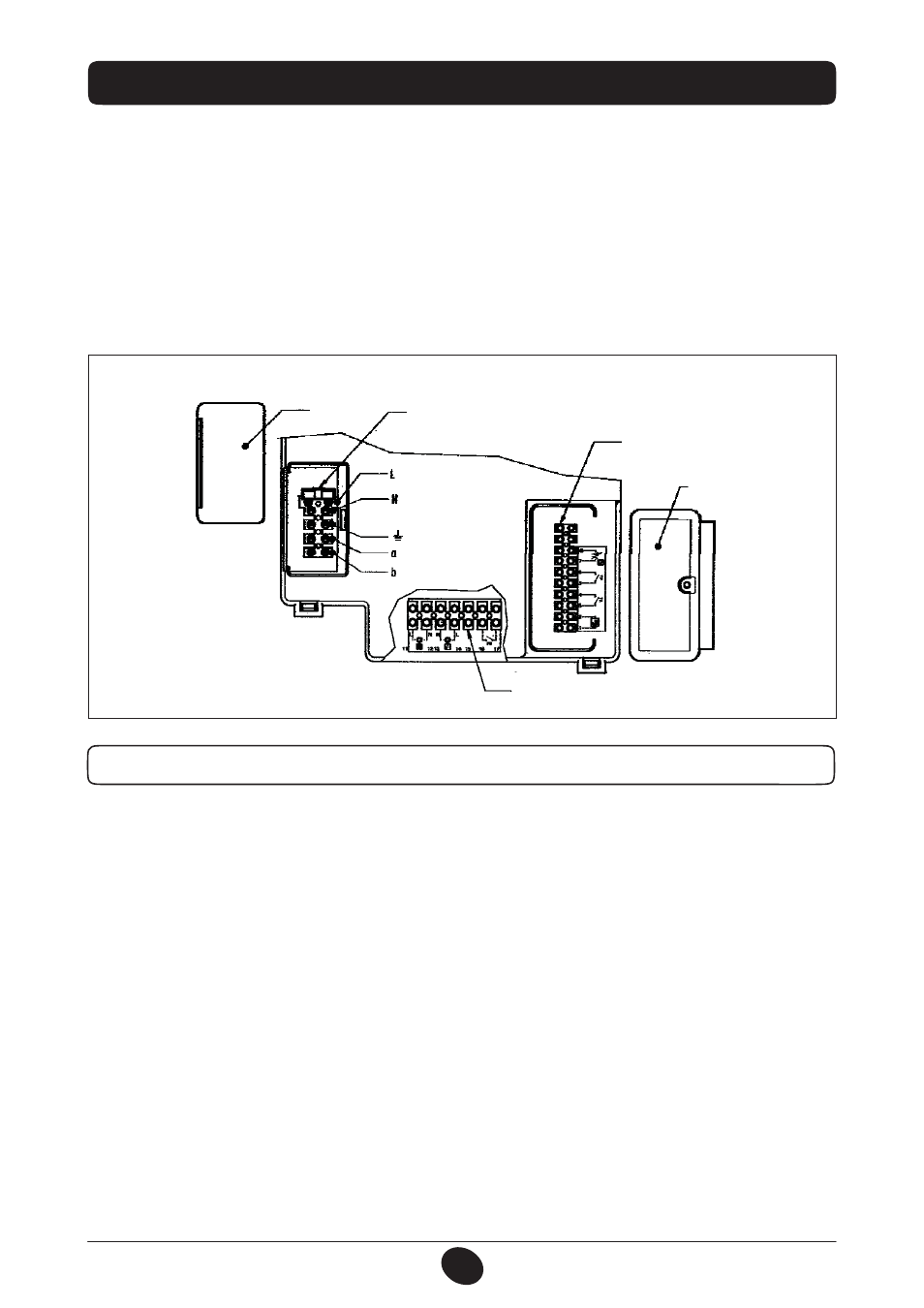

Рисунок 8
12.1 ДОСТУП К КЛЕММНЫМ КОРОБКАМ
Отключить напряжение от котла с помощью двухполюсного выключателя.
Снять верхнюю крышку панели управления, зафиксированную с помощью магнитов.
Отвинтить два винта, удерживающие панель управления.
Повернуть панель управления вниз.
Клеммная коробка электропитания М1
Снять крышку с защёлкой клеммной коробки М1.
В клеммную коробку встроен плавкий предохранитель на 3,15А (см. Рис. 8). Для его проверки
или замены вынуть черный держатель предохранителя.
Клеммная коробка М2
Отвинтить винт и снять крышку клеммной коробки М2.
Клеммная коробка М3
Отвинтить фиксирующие винты и снять основную крышку клеммной коробки.
