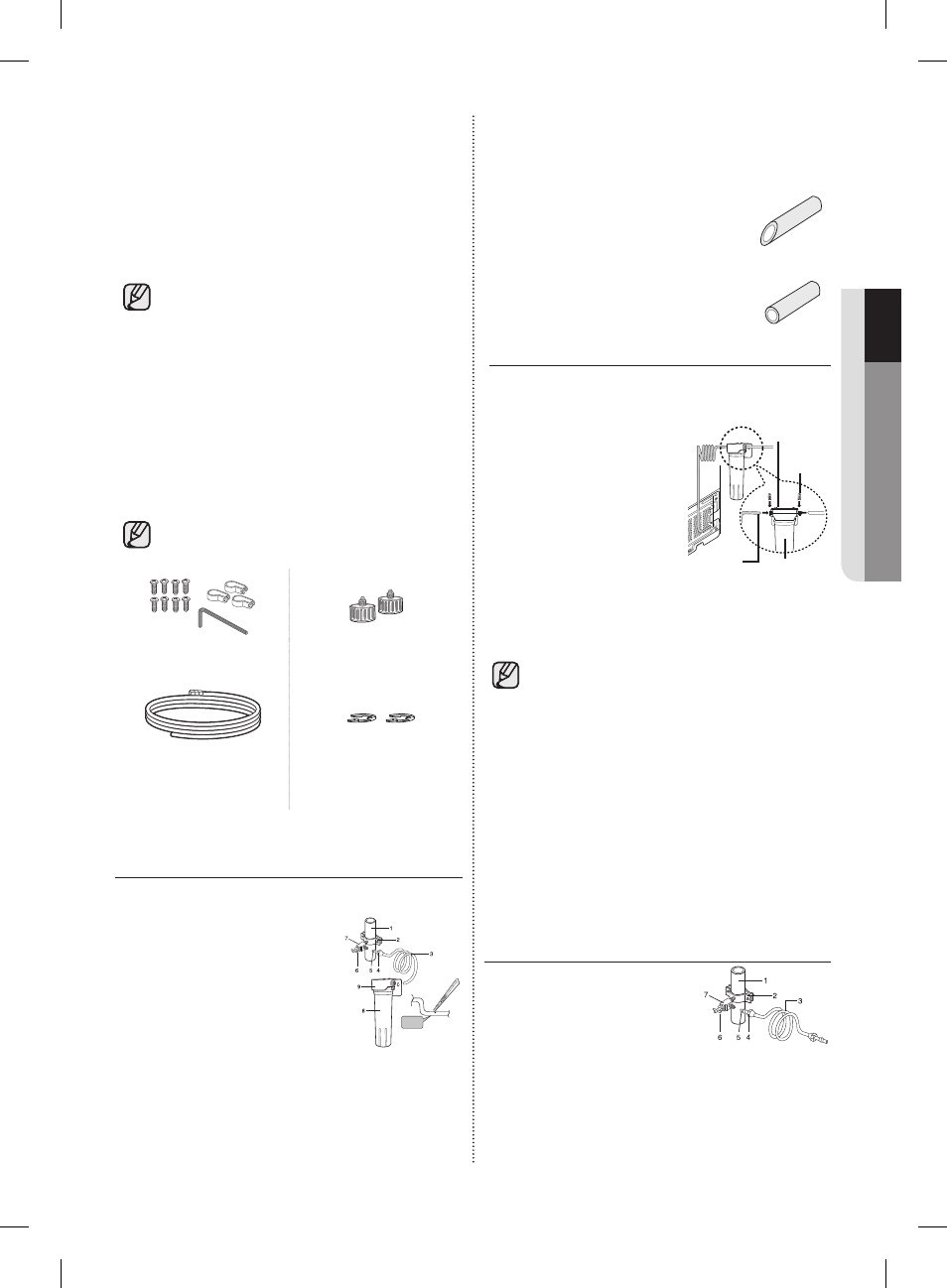

Установка и настройка _07
01
УСТАНОВКА
И
НАСТРОЙКА
пластиковый шланг).
• Включите подачу воды и слейте в ведро три
литра воды, чтобы очистить фильтр.
• Фильтр для воды следует устанавливать вне
холодильника. Он не входит в комплект
поставки. Комплект из фильтро-
валь ного картриджа (8) и держателя
(9) можно купить вмагазине, где
приобретался хол.одильник.
• Не пользуйтесь медными
шлангами.
• Отрежьте концы (они должны
быть прямыми и ровными).
Подключение шланга подачи воды
к холодильнику
• Подключите пластиковый
шланг на задней
стенке холодильника
к выходу держателя
картриджа и установите
фильтровальный картридж
(полностью вставьте
пластиковый шланг в
выходное отверстие)
• Вставьте пластиковый зажим во входное и
выходное отверстия держателя картриджа
• Включите воду и проверьте, нет ли протечек.
• Надлежащий фильтровальный картридж
можно купить в магазине, где приобретался
холодильник Для наилучших результатов
приобретайте фильтровальный картридж
SAMSUNG (сменный картридж № DA29-10105J)
• Шланг подачи воды необходимо подключать
только к источнику питьевой воды
• Комплект из зажимного фитинга и гайки поставляется
вместе с устройством внутри ящика холодильника
• Задвигая холодильник на место, не
передавите кабель питания или шланг подачи
воды (шланг для генератора льда)
Использование без фильтра для
воды
Подключение к
водопроводной сети
• Перекройте основной
шланг подачи воды и
выключите генератор
льда.
• Найдите ближайшую
трубу подачи холодной
питьевой воды.
• Не подключайте шланг подачи воды к трубам
горячей воды, чтобы избежать ожогов и
повреждения холодильника.
• Не устанавливайте шланг подачи воды в
зонах, где температура опускается ниже нуля.
• При использовании во время установки
электрических устройств (таких как перфоратор)
убедитесь, что они изолированы или армированы:
это снижает риск электрошока.
• Все установочные работы должны
выполняться в соответствии с местными
правилами проведения водопроводных работ.
• Гарантия Samsung не распространяется на
комплект для подачи воды и фильтр для воды.
Ответственность за любые дефекты этих
продуктов и связанные с ними убытки несет
их производитель (продавец, установщик).
• Замена фильтра производится в соответствии
с инструкциями его производителя (продавца).
• Для заказа дополнительных фильтров для воды
обращайтесь к его производителю (продавцу).
Проверьте наличие
следующих принадлежностей.
Использование фильтра для
воды (не входит в комплект)
Подключение к водопроводной сети
• Перекройте основной
шланг подачи воды и
выключите генератор льда.
• Найдите ближайшую трубу
подачи холодной питьевой воды.
• Следуйте инструкциям
в комплекте установки
фильтра для воды.
• Подключите шланг подачи
воды к входу держателя
картриджа и установите
фильтровальный картридж
(полностью вставьте
Фиксатор и винты шланга
подачи воды
Штуцер
Шланг подачи воды Крепежные детали
- См. раздел «ДОПОЛНИТЕЛЬНАЯ
РЕГУЛИРОВКА ВЗАИМНОГО
РАСПОЛОЖЕНИЯ ДВЕРЕЦ’ (стр. 14)
Неверно
Верно
90 ° 90 °
1. 1. Труба подачи холодной воды Труба подачи холодной воды
2. Трубный зажим 2. Трубный зажим
3. Пластиковый шланг
3. Пластиковый шланг
4. Зажимная гайка
4. Зажимная гайка
5. Зажимная муфта
5. Зажимная муфта
6. Уплотнитальная гайка
6. Уплотнитальная гайка
7. Стопорный клапан
7. Стопорный клапан
8. Фильтровальный картридж
8. Фильтровальный картридж
9. Держатель картриджа
9. Держатель картриджа
Держатель картриджа Держатель картриджа
зажим зажим
фильтровальный фильтровальный
,картридж
,картридж
пластиковый пластиковый
шланг (в шланг (в
комплекте) комплекте)
1. Труба подачи холодной 1. Труба подачи холодной
воды воды
2. Трубный зажим 2. Трубный зажим
3. Пластиковый шланг
3. Пластиковый шланг
4. Зажимная гайка
4. Зажимная гайка
5. Зажимная муфта
5. Зажимная муфта
6. Уплотнительная гайка
6. Уплотнительная гайка
7. Стопорный клапан
7. Стопорный клапан
