82
ТИП СЕЧЕНИЯ ПОДВОДЯЩЕГО
КАБЕЛЯ
типа HO5RR-F
230 B
3х2,5 мм
2
ПОДСОЕДИНЕНИЕ НОВОГО
ПИТАЮЩЕГО КАБЕЛЯ

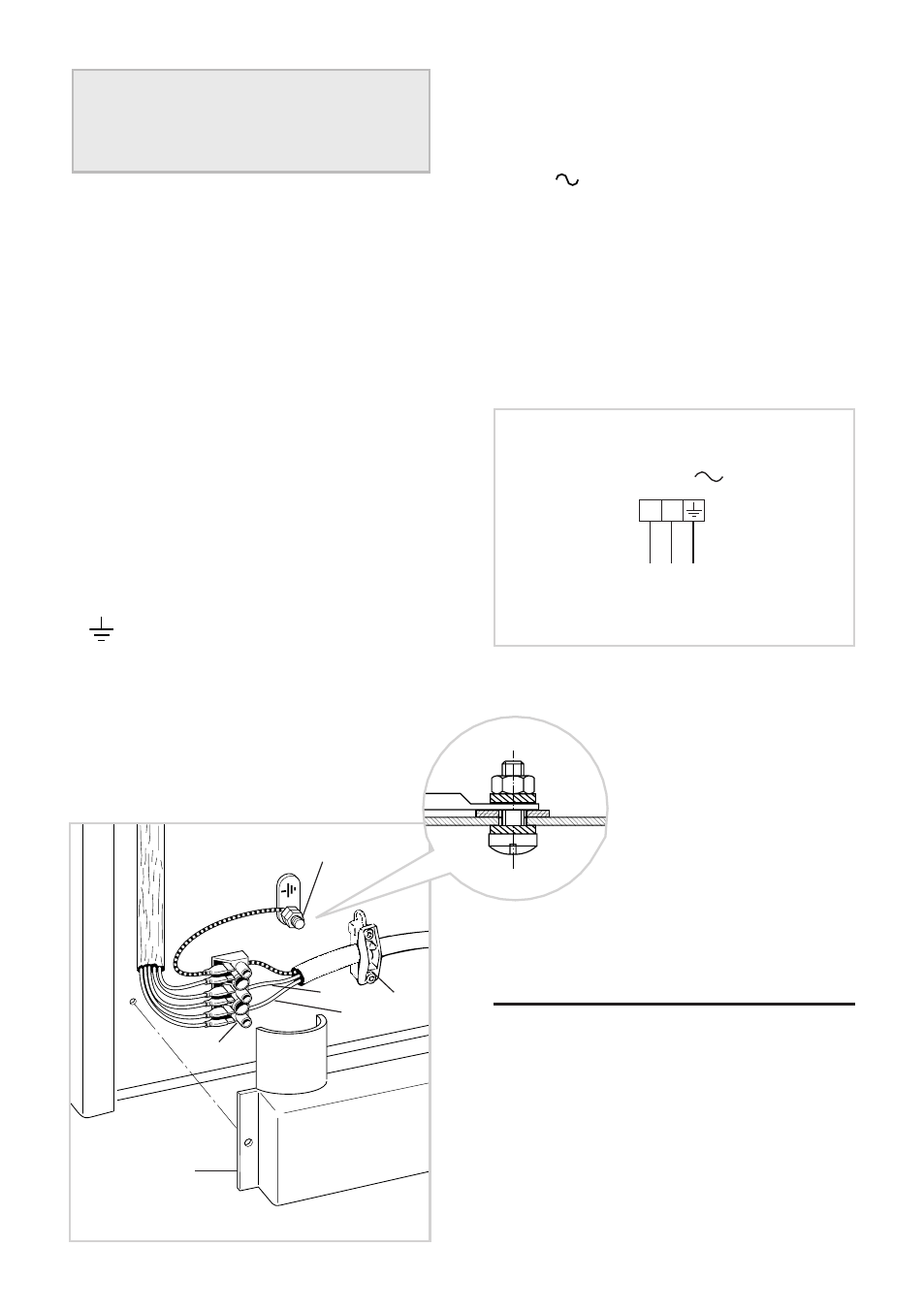

Для подсоединения питающего кабеля к
плите необходимо следующее:
– Открутите винты, прикрепляющие защит-
ную пластину
А на задней стороне плиты
(Рис. 9.1).
– Вставьте в держатель
D питающий кабель
с сечением согласно указаниям, данным в
следующей главе.
– Подсоедините провода к клеммной пане-
ли
В, как показано на рисунке 9.2:
L для линейного провода (коричневого
цвета),
N для нейтрального провода (голубого
цвета).
для заземляющего провода (желто-
зеленого цвета).
– Протяните питающий кабель и зафик-
сируйте его с помощью специального
держателя
D.
– Установите на прежнее место предохра-
нительную пластину
А.
230 B
PE
N
L
1
(L
2
)
Рис. 9.2
Рис. 9.1
D
N
B
E
A
L
Фирма-изготовитель не несет ответственности за
возможные неточности, возникшие в ходе набора
в типографии или при копировании настоящего
руководства.
Фирма сохраняет за собой право внесения в
любой момент, когда это потребуется, без предуп-
реждения всех необходимых изменений в конс-
трукцию отдельных изделий или коммерческую
документацию, прилагающуюся к ним, без ущерба
основным характеристикам эксплуатации и обес-
печения безопасности.
Прежде чем приступать к техничес-
кому обслуживанию электронных
элементов оборудования необходимо
отключить установку от сети.
