УСТАНОВКА
Отверстие в опорной плоскости и установка вытяжки
• Вытяжка может быть закреплена непосредственно
к нижней плоскости подвесных полок (мин. 650 мм
от плиты) боковыми защелкивающими держателя-
ми.

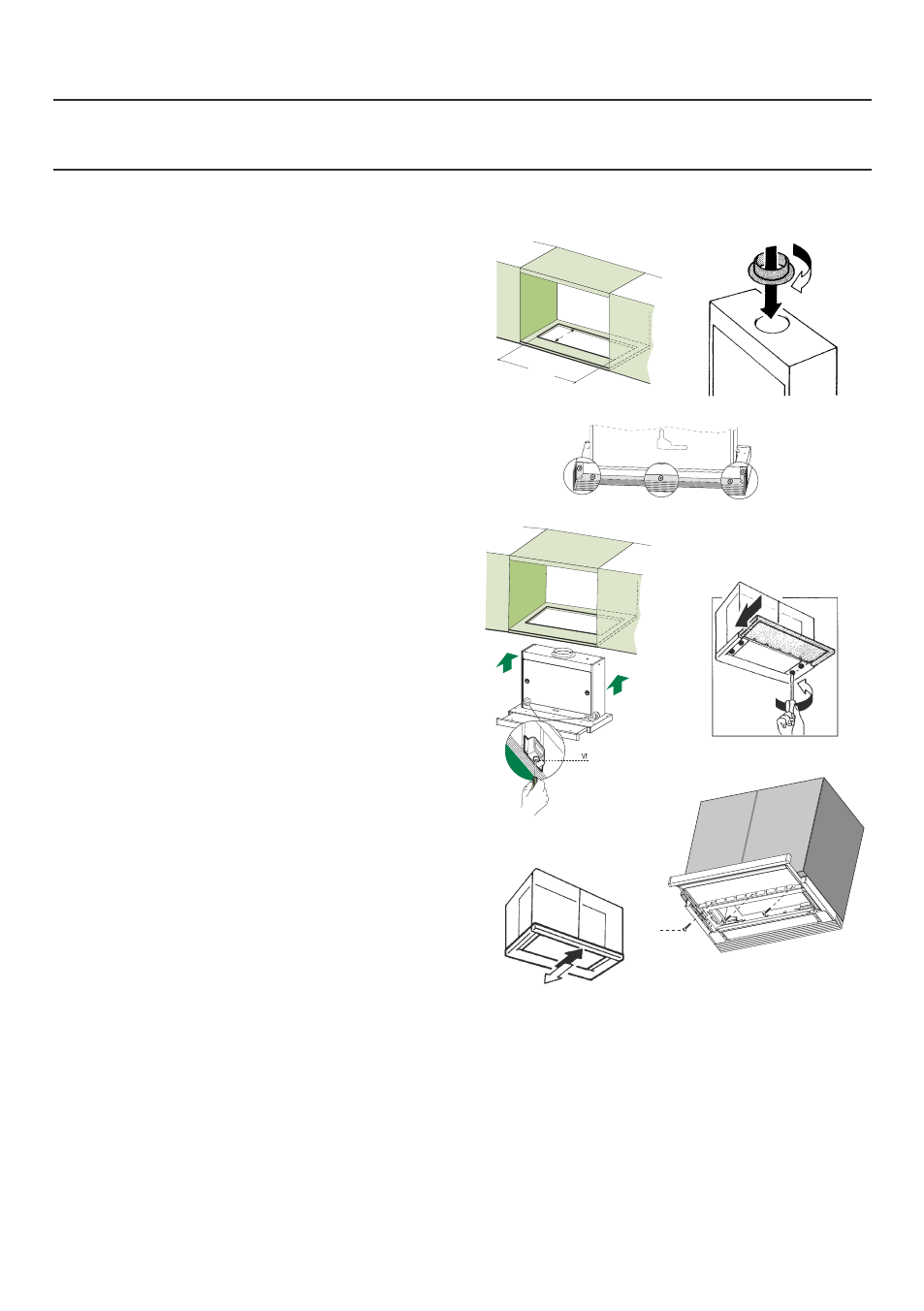

• В нижней плоскости подвесной полки сделать от-
верстие, как показано на рисунке. (рис. 1)
• Вставить фланец в верхнее выпускное отверстие.
(рис. 2)
• Привинтить закрывающий профиль
20 к задней
стороне вытяжки винтами
12f (2,9 x 9,5) прила-
гаемыми в комплекте. (рис. 3)
• Открыть всасывающую каретку.
• Вынуть противожировые фильтры по одному, от-
соединив специальные запоры.
• Закрыть всасывающую каретку.
• Вставить в проем вытяжку и замкнуть боковые
защелкивающиеся держатели. (рис. 4)
• Открыть всасывающую каретку.
• До конца затянуть винты
Vf под вытяж-кой. (рис.
4)
• Если нужно, отрегулировать весь корпус с филь-
трами; действовать следующим образом:
• Отпустить четыре регулировочных винта
Vr и за-
крыть каретку. (рис. 5)
• Сместить весь корпус фильтров, чтобы выровнять
его с подвесной полкой. (рис. 6)
• Удерживая корпус вытяжки в положении, вынуть
каретку и затянуть регулировочные винты
Vr. (рис.
5)
• Теперь можно окончательно закрепить вытяжку
к полке прилагаемыми в комплекте винтами
12a
(3,5 x 16). (рис. 7)
• Поставить на место противожировые фильтры.
• Закрыть всасывающую каретку.
���
���
�
�
�
�
�
�
�
���
