INSTALLATION
Borrning i stödplan och montering av köksfläkt
• Köksfläkten kan installeras direkt på väggskåpens
undre del (min. 650 mm från spishällen) med klick-
sidostöden.

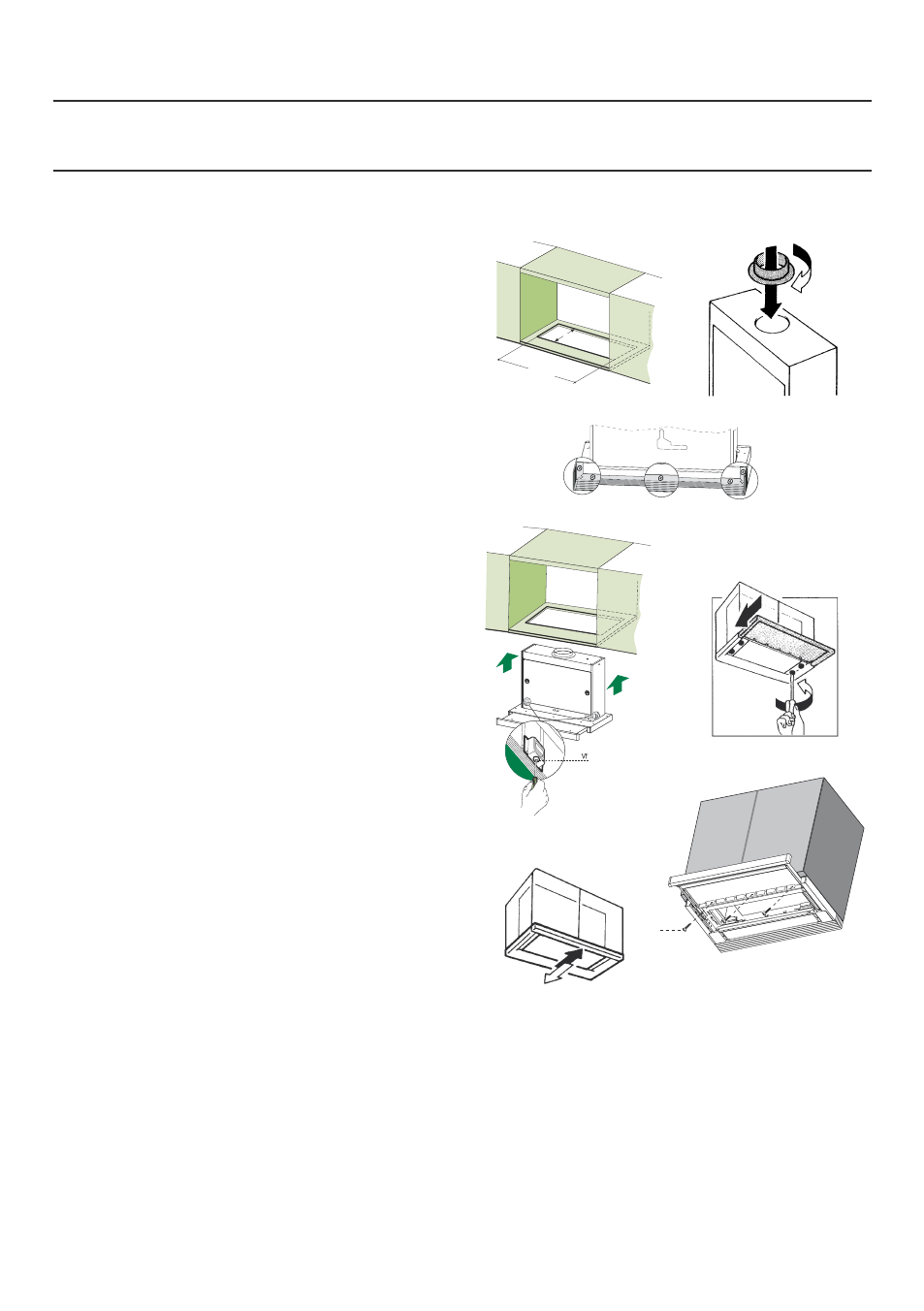

• Gör en infattning på väggskåpets undre del, som
visas. (fig.1)
• Sätt i flänsen i det övre utsläppshålet. (fig.2)
• Skruva fast stängningsprofilen
20 på köksfläktens
övre del med de medföljande skruvarna
12f (2,9 x
9,5). (fig.3)
• Öppna utsugningsvagnen.
• Ta bort fettfiltren ett filter i taget genom att lossa
hakarna.
• Stäng utsugningsvagnen.
• Sätt i köksfläkten tills den hakar fast i klicksidostöden.
(fig.4)
• Öppna utsugningsvagnen.
• Blockera definitivt genom att dra åt skruvarna
Vf
underifrån på köksfläkten. (fig.4)
• Om det är nödvändigt att göra justeringar invändigt
filterhållarkroppen, gå tillväga som följer:
• Lossa de fyra reglerskruvarna
Vr och stäng vagnen.
(fig.5)
• Flytta hela filterhållarkroppen tills du erhållit önskad
placering med köksskåpet. (fig.6)
• Håll fast köksfläktstommen stadigt dra ut vagnen och
skruva åt reglerskruvarn
Vr. (fig.5)
• Nu är det möjligt att definitivt fästa köksfläkten på
köksskåpet med de medföljande skruvarna
12a (3,5
x 16). (fig.7)
• Montera fettfiltren på nytt.
• Stäng utsugningsvagnen.
���
���
�
�
�
�
�
�
�
���
