INSTALACE
Provrtání podpěrné desky a montáž digestoře
• Digestoř může být namontována přímo na dolní
plochu závěsných skříněk (min. 650 mm od varné
desky) pomocí bočních držá-ků se západkou.
• Proveďte zářez na dolní plochu závěsné skříňky,

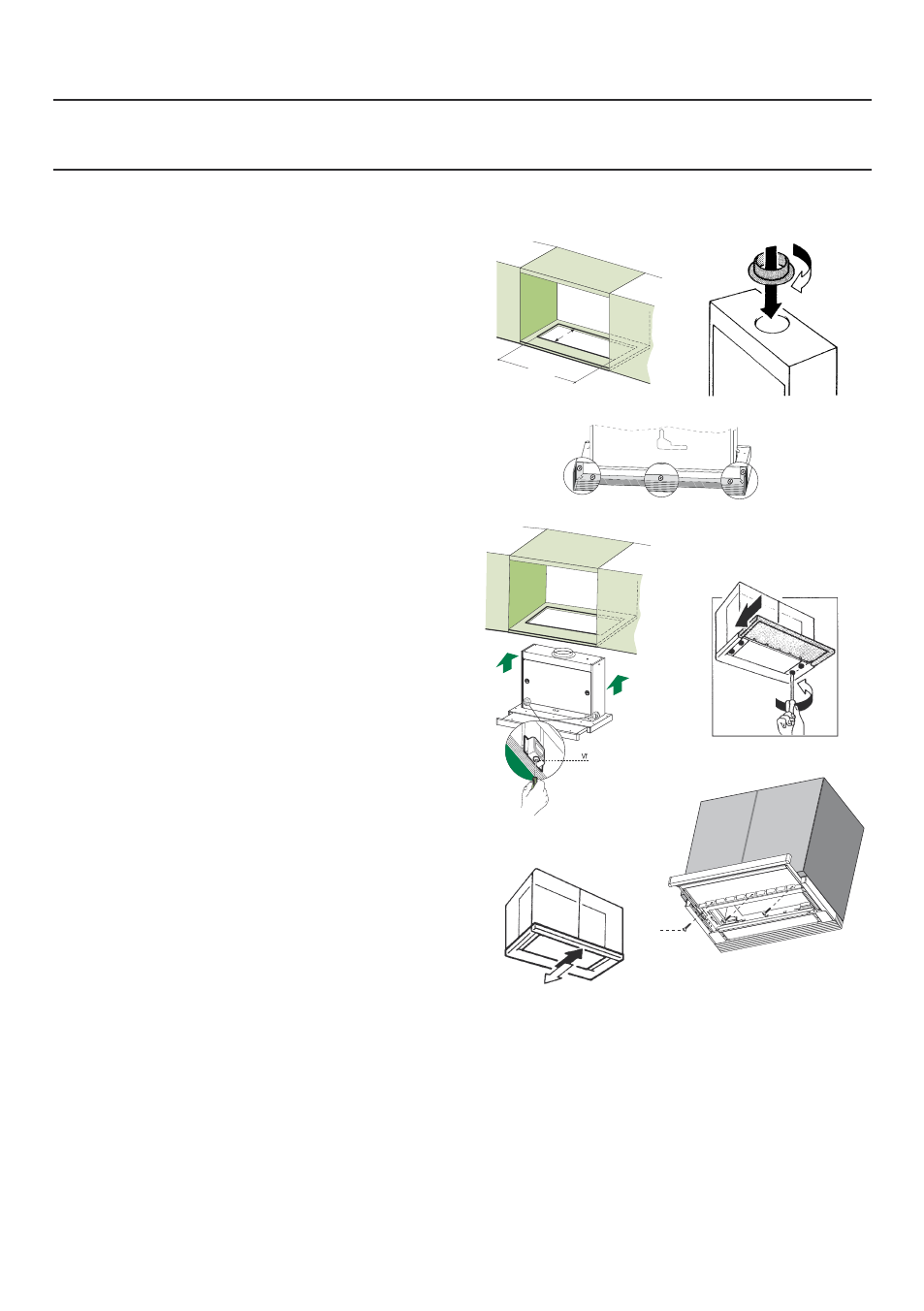

podle instrukcí. (obr.1)
• Nasuňte přírubu do horního odvodného ot-voru.
(obr.2)
• Našroubujte uzavírací profil
20 na zadní stranu
digestoře pomocí šroubů
12f (2,9 x 9,5), které jsou
součástí vybavení. (obr.3)
• Otevřete nasávací vozík.
• Odmontujte tukové filtry jeden po druhém uvolněním
příslušných háčků.
• Uzavřete nasávací vozík.
• Nasaďte digestoř až k zaháknutí bočních držáků se
západkou. (obr.4)
• Otevřete nasávací vozík.
• Proveďte konečné zajištění utažením šroubů
Vf pod
digestoří. (obr.4)
• Bude-li třeba srovnat zalícování tělesa držá-ku filtrů,
postupujte následujícím způsobem:
• Uvolněte čtyři seřizovací šrouby
Vr a uzavřete vozík.
(obr.5)
• Posunujte celé těleso držáku filtrů, dokud nedocílíte
požadovaného zalícování se závěsnou skříňkou.
(obr.6)
• Držte těleso digestoře nehybně, vyjměte vozík a
zašroubujte seřizovací šrouby
Vr. (obr.5)
• Nyní je možné digestoř definitivně upevnit k závěsné
skříňce pomocí šroubů
12a (3,5 x 16), které jsou
součástí vybavení. (obr.7)
• Znovu namontujte tukové filtry.
• Uzavřete nasávací vozík.
���
���
�
�
�
�
�
�
�
���
