HU
14
FELSZERELÉS

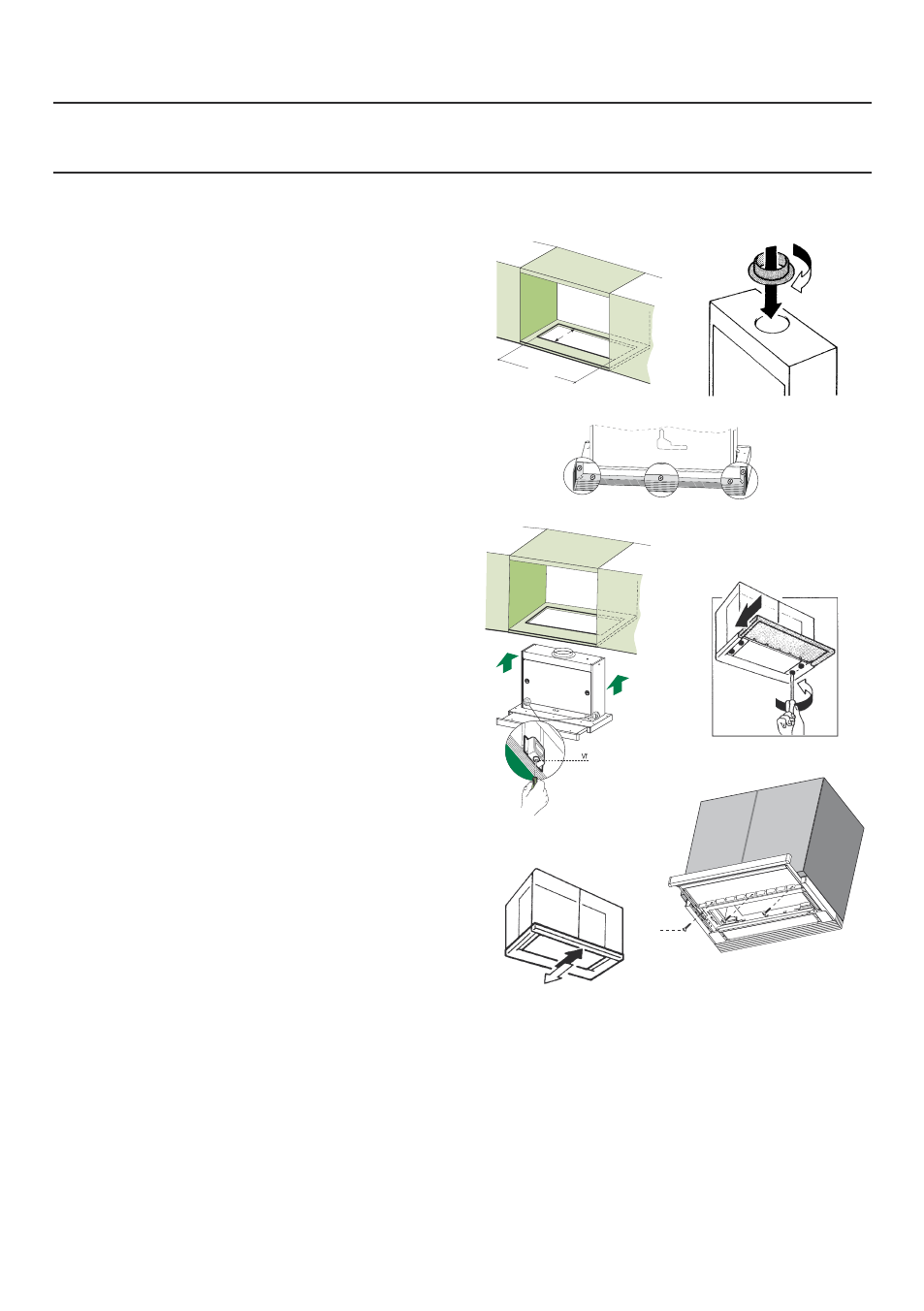

A tartófelületi furatok kialakítása és a készülék felszerelése
• A bepattintható oldaltámaszokkal a készülék közvet-
lenül is felszerelhető a függőegységek alsó síkjára
(min. 650 mm-re a főzőfelülettől).
• Az ábra szerinti módon alakítsa ki a függőegység
alsó síkját. (1. ábra)
• Illessze a peremet a felső kimeneti nyílásba. (2.
ábra)
• A tartozékként adott
12f csavarokkal (2,9 x 9,5)
csavarja rá a
20 záróprofilt a készülék hátsó részére.
(3. ábra)
• Nyissa ki az elszívókocsit.
• A megfelelő akasztókon végigmenve egyenként vegye
ki a zsírszűrőket.
• Tolja vissza az elszívókocsit.
• Illessze be a készüléket a bepattintható oldaltámaszok
beakadásáig. (4. ábra)
• Nyissa ki az elszívókocsit
.• A készülék alól rögzítse végleges jelleggel a
Vf
csavarok meghúzásával. (4. ábra)
• Az alábbiak szerint járjon el, ha a teljes szűrőtartóházon
beállításokat kell végezni:
• Lazítsa ki a négy
Vr szabályozócsavart, majd zárja
vissza a kocsit. (5. ábra)
• Addig vigye a teljes szűrőtartóházat, amíg el nem éri
a kívánt mértékű egy vonalba állást a függőegységgel.
(6. ábra)
• A készülékházat továbbra is stabilan tartva húzza ki
a kocsit, és húzza meg a
Vr szabályozócsavarokat.
(5. ábra)
• A készülék most már véglegesen rögzíthető a füg-
gőegységhez, a tartozékként adott
12a csavarokkal
(3,5 x 16). (7. ábra)
• Szerelje vissza a zsírszűrőket.
• Tolja vissza az elszívókocsit.
���
���
�
�
�
�
�
�
�
���
