FI
46
ASENNUS

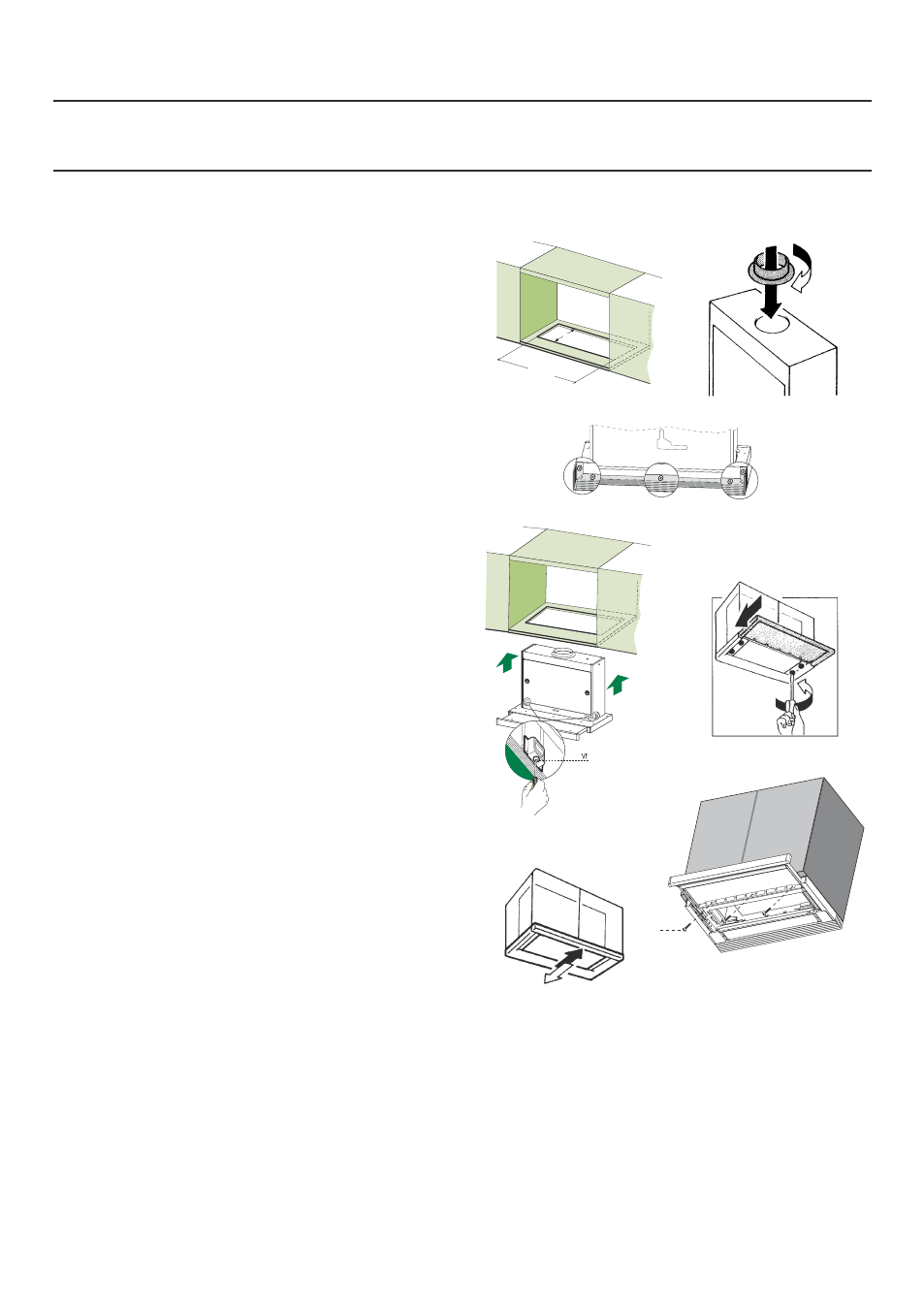

Tukitason poraaminen ja liesituulettimen kokoaminen
• Liesituuletin voidaan asentaa suoraan kaa-piston ala-
tasoon (vähintään 650 mm keitto-tasosta) paikalleen
napsautettavilla sivutuil-la.
• Tee kaapin alatasoon ohjeiden mukainen aukko. (kuva
1)
• Aseta laippa ylempään poistoaukkoon. (kuva 2)
• Ruuvaa sulkuprofiili
20 liesituulettimen taakse ruuveilla
12f (2,9 x 9,5), kuuluvat toimitukseen. (kuva 3)
• Vedä imupaneeli auki.
• Poista rasvasuodattimet yksi kerrallaan irrot-tamalla
ne kiinnittimistä.
• Sulje imupaneeli.
• Työnnä liesituuletinta, kunnes sivutuet tart-tuvat pai-
kalleen. (kuva 4)
• Vedä imupaneeli auki.
• Kiinnitä pysyvästi kiristämällä ruuvit
Vf lie-situulettimen
alapuolelta. (kuva 4)
• Säädä rungon asentoa tarvittaessa seuraaval-la
tavalla:
• Löysää neljä säätöruuvia
Vr ja sulje etu-paneeli. (kuva
5)
• Siirrä koko suodattimien runkoa, kunnes se on oikealla
kohdalla kalusteen suhteen. (kuva 6)
• Pidä liesituulettimen runkoa paikallaan, vedä etupa-
neeli ulos ja kiristä säätöruuvit
Vr. (kuva 5)
• Nyt liesituuletin voidaan kiinnittää pysy-västi kaappiin
toimitetuilla ruuveilla
12a (3,5 x 16). (kuva 7)
• Asenna paikoilleen rasvasuodattimet.
• Sulje imupaneeli.
���
���
�
�
�
�
�
�
�
���
