Liitännät

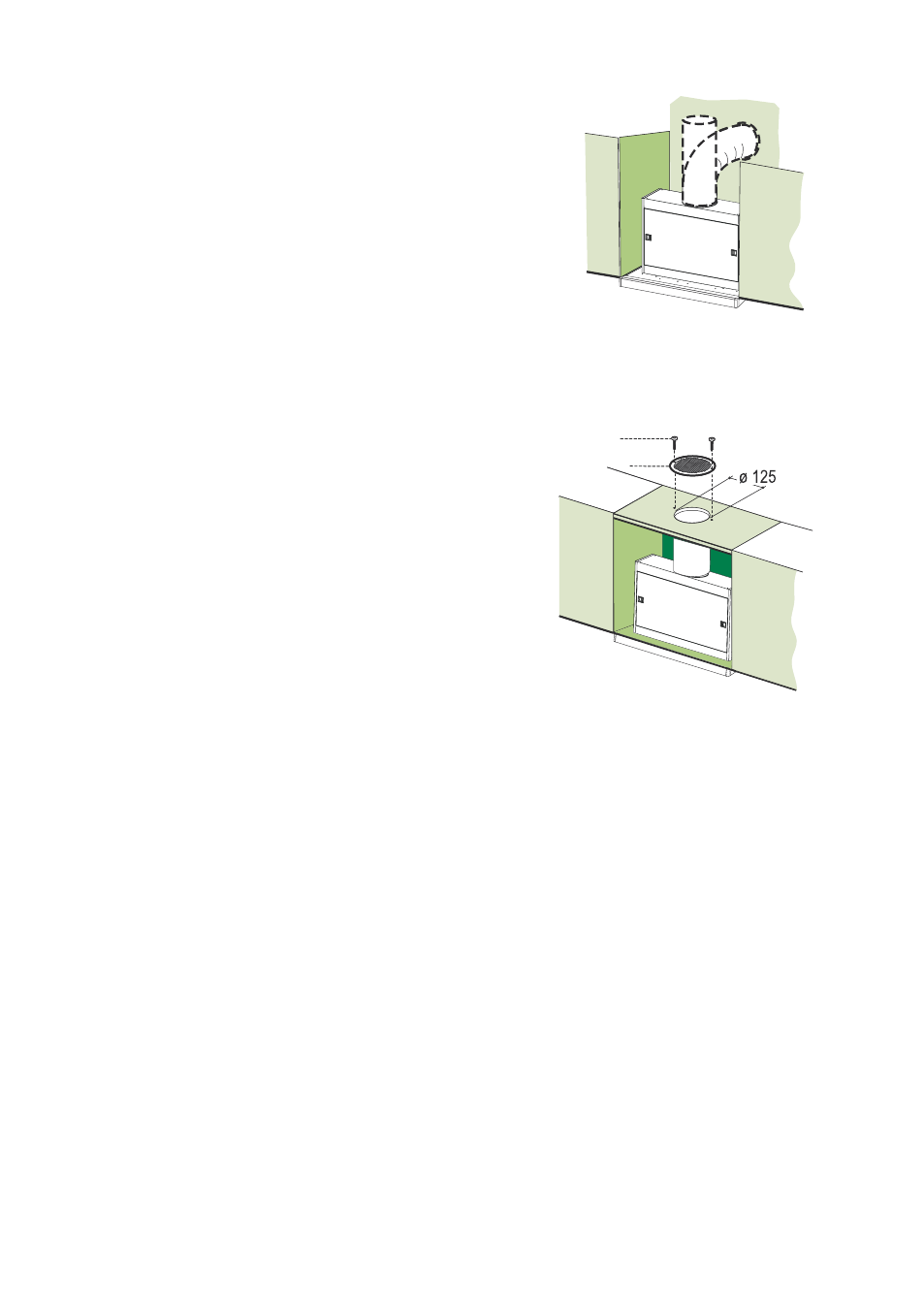

ILMAN ULOSTULO IMUVERSIOSSA
Imuversioasennuksessa liesituuletin liitetään ulos-
tulo-putkeen jäykällä putkella tai letkulla, jonka lä-
pimitta vastaa jo asennettua laippaa. .
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei
kuulu toimitukseen.
• Poista mahdolliset aktiivihiilihajusuodattimet.
SUODATUSVERSION ILMAN ULOSTULO
• Poraa ø 125 mm reikä mahdolliseen liesituuletti-
men yläpuolella olevaan hyllyyn.
• Aseta laippa
10a liesituulettimen rungon ulostu-
loon.
• Liitä laippa yläpuolella olevan hyllyn ulostulo-
aukkoon ø 120 mm putken tai letkun välityk-
sellä.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei
kuulu toimitukseen.
• Kiinnitä suuntausritilä
8 ulostuloon kahdella toi-
mitetulla ruuvilla
12e (2,9 x 12,7)
.• Varmista, että aktiivihiilihajusuodattimet ovat
paikoillaan.
SÄHKÖLIITÄNTÄ
• Liitä liesituuletin sähköverkkoon asentamalla
kaksinapainen kytkin, jonka koskettimien väli on
vähintään 3 mm.
12e
8
