PAIGALDAMINE
Tugipinna puurimine ja pliidikummi paigaldamine
• Pliidikummi saab paigaldada otse seina-seadme
aluspinnale (min. 650 mm pliidi plaadist kõrgemale),
kasutades plõkskinni-tusega külgtugesid.
• Tehke seinaseadme aluspinnale näidatud viisil ava.

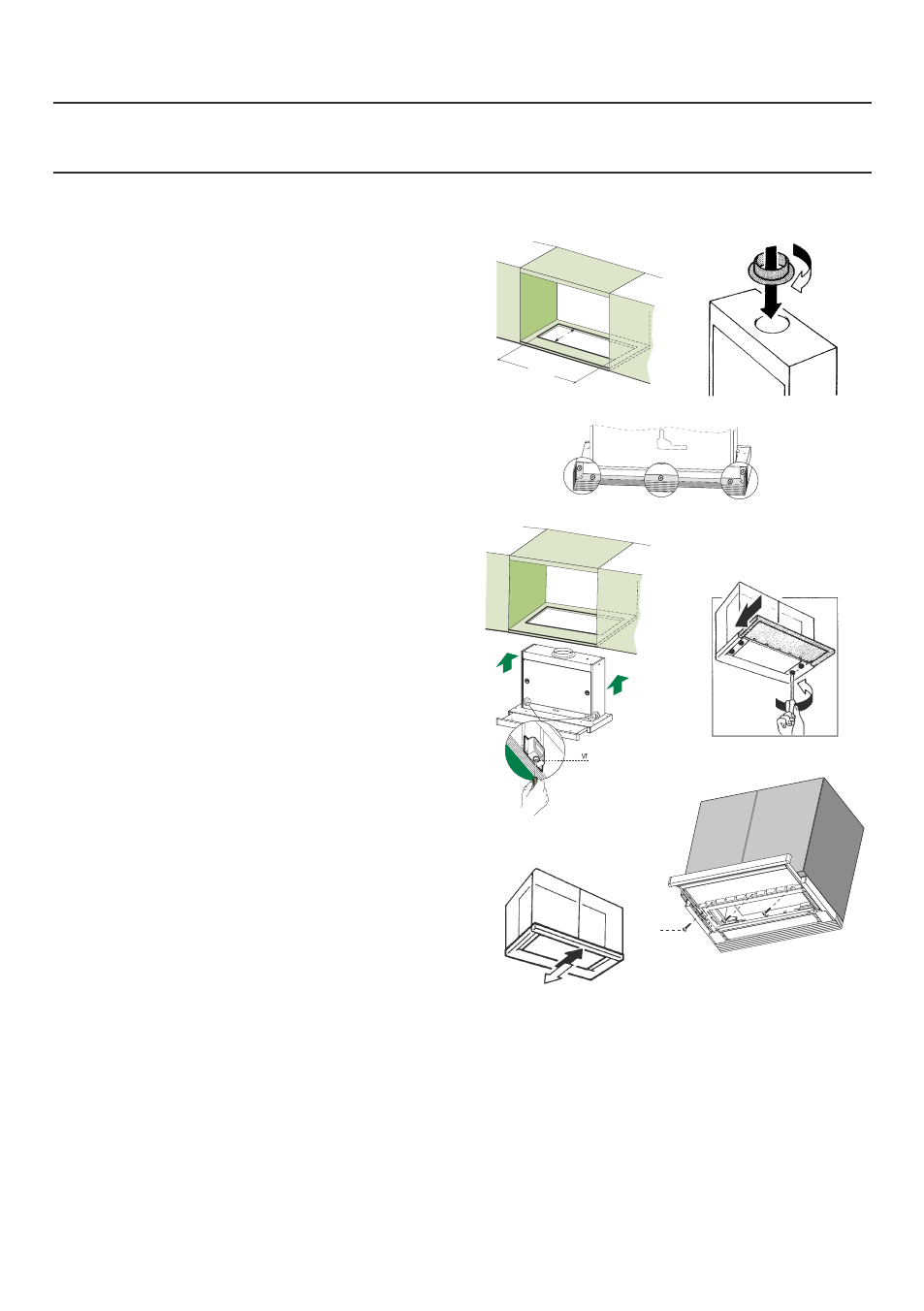

(joon. 1)
• Valige vastavalt õhuväljundi läbimõõdule õige ääriku
mõõt ja paigaldage see ülemisse õhuväljutusavasse.
(joon. 2)
• Kruvige sulgev profiil 20 pliidikummi ta-gaosale,
kasutades kaasasolevaid kruvisid 12f (2,9 x 9,5).
(joon. 3)
• Avage libistatav imemispaneel.
• Eemaldage metallist rasvafiltrid ükshaaval, ühendades
eelnevalt lahti vastavad kinnituselemendid.
• Sulgege libistatav imemispaneel uuesti.
• Sisestage pliidikumm, kuni plõkskinnituse-ga külgtoed
paigale klõpsatavad. (joon. 4)
• Avage libistatav imemispaneel.
• Lukustage paigale, pinguldades pliidikum-mi alt kru-
visid Vf. (joon. 4)
• Vajadusel reguleerige kogu filtrihoidjat ja toimige
järgmiselt:
• Vabastage neli reguleerimiskruvi Vr ja sulgege libis-
tatav paneel uuesti. (joon. 5)
• Liigutage kogu filtrihoidjat kuni see on seinaseadmega
õigesti joondatud. (joon. 6)
• Hoidke pliidikummi katet kohal, eemal-dage libistatav
paneel ja lukustage regu-leerimiskruvid uuesti. (joon.
5)
• Pliidikummi saab nüüd kaasasoleva nelja kruvi 12a
(3,5 x 16) abil seinaseadmele kinnitada. (joon. 7)
• Paigaldage metallist rasvafiltrid tagasi.
• Sulgege libistatav imemispaneel uuesti.
���
���
�
�
�
�
�
�
�
���
