Anslutningar

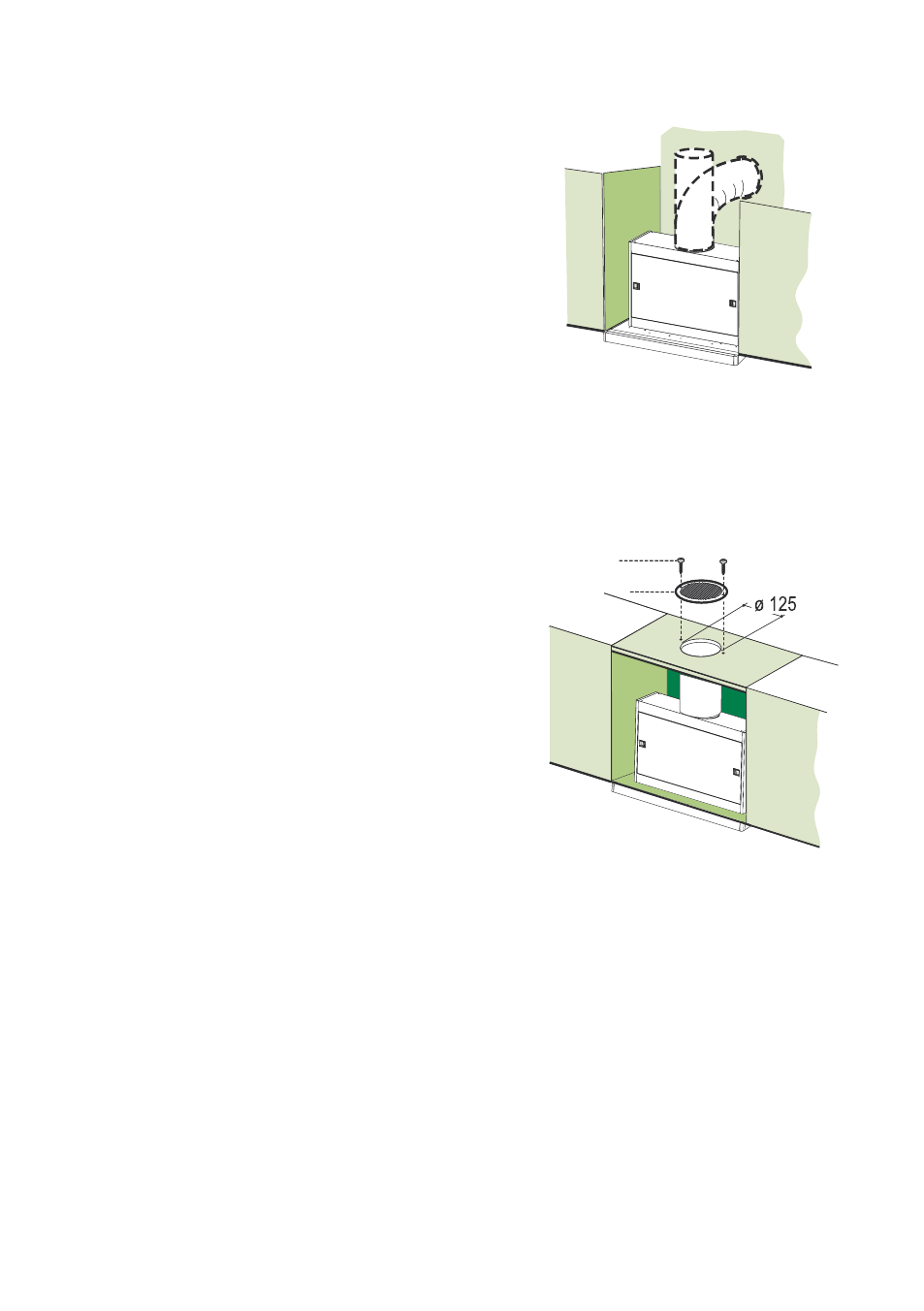

LUFTUTSLÄPP UTSUGANDE VERSION
För installation i sugande version anslut fläktkåpan
till utgångsrörsystemet med en styv eller böjlig
slang med samma diameter som den tidigare ins-
tallerade flänsen.
• Fäst slangen med lämpliga slangklämmor. Nöd-
vändigt material medföljer inte.
• Ta bort eventuella luktfilter med aktivt kol.
LUFTUTSLÄPP FILTRERANDE VERSION
• Borra ett hål med ø 125 mm i hyllan som even-
tuellt är ovanför köksfläkten.
• För in flänsen
10a på köksfläktsstommens uts-
läpp.
• Anslut flänsen till utsläppshålet på hyllan ovan-
för köksfläkten med en hård eller flexibel slang
med ø120 mm.
Fäst slangen med lämpliga slangklämmor. Nöd-
vändigt material medföljer inte.
• Fäst riktningsgallret
8 på utsläppet med de 2
medföljande skruvarna
12e (2,9 x 12,7).
• Säkerställ att luktfiltren med aktivt kol är isatta.
ELEKTRISK ANSLUTNING
• Anslut köksfläkten till eluttaget och installera en
tvåpolig brytare med en öppning på minst 3 mm
emellan kontakterna.
12e
8
