EE
23
Ühendused

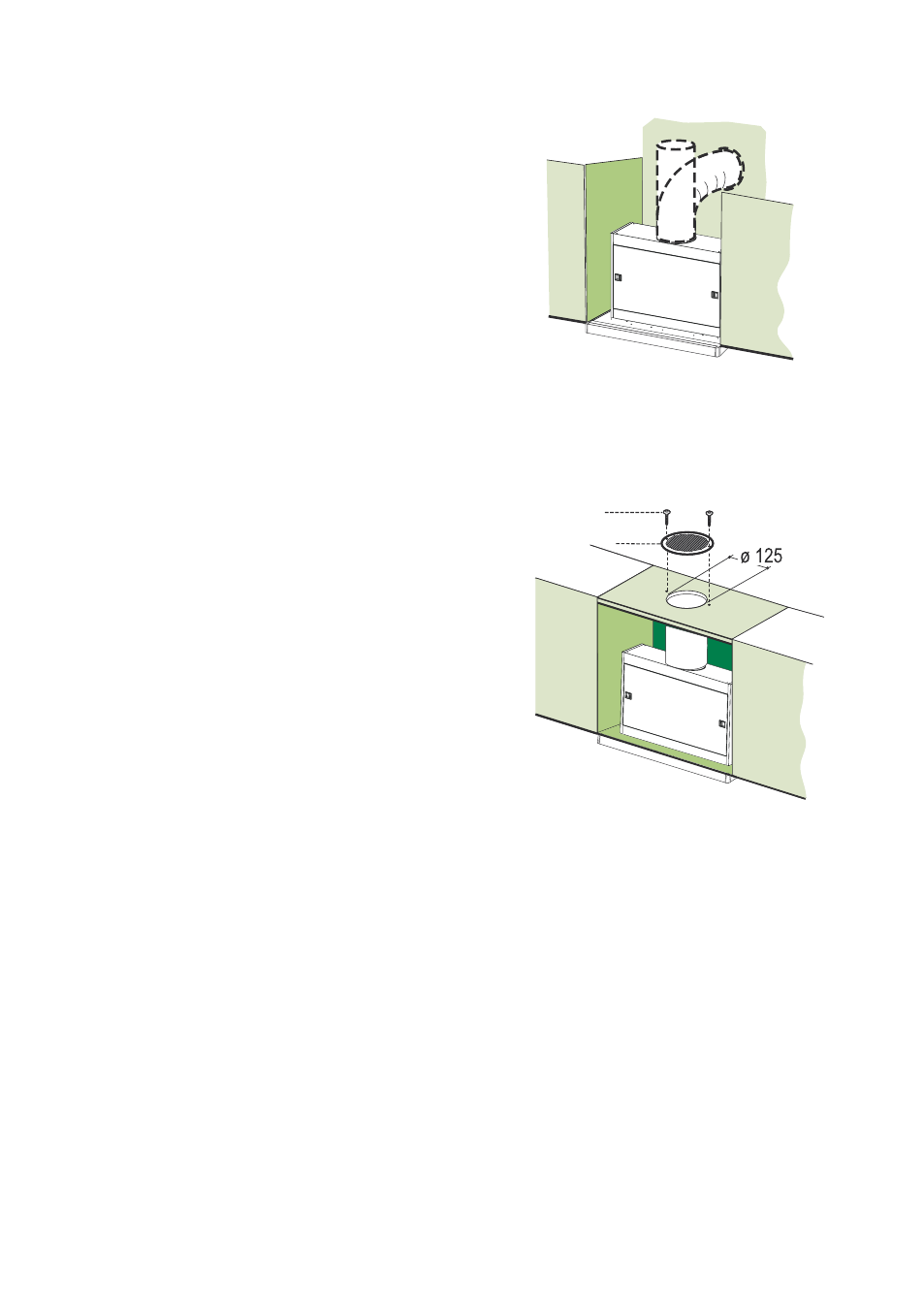

TORUSTIKUGA VERSIOONI ÕHUIMUSÜSTEEM
Torustikuga pliidikummi paigaldamisel kasutatakse jäika
või painduvat ääriku diameetrile vastavat toru, et ühen-
dada pliidikumm õhuväljundi torustikuga.
• Kinnitage toru piisava koguse toruklambritega (ei ole
kaasas).
• Eemaldage võimalikud söefiltrid.
RETSIRKULATSIOONIGA VERSIOONI ÕHUVÄLJUND
• Lõigake ø 125 mm ava kõigisse pliidikummi ko-
hal asuda võivatesse riiulitesse.
• Asetage äärik
10a pliidikummi korpuse väljundi-
le.
• Ühendage äärik pliidikummi kohal oleval riiulil
väljundiga ø120 mm vooliku või toru abil.
• Kinnitage toru kohale piisava hulga toruklambri-
te abil (ei ole kaasas).
• Kinnitage suunav võre
8 retsirkulatsiooniõhu väl-
jun-dile 2 lisatud kruviga
12e (2,9 x 12,7).
• Kindlustage, et aktiivsöefiltrid oleks paigaldatud.
ELEKTRIÜHENDUS
• Ühendage pliidikumm võrgutoitega vähemalt 3
mm kontaktivahega kahepooluselise lülitiga.
12e
8
