1.2
<Введение>
Обзор принтера

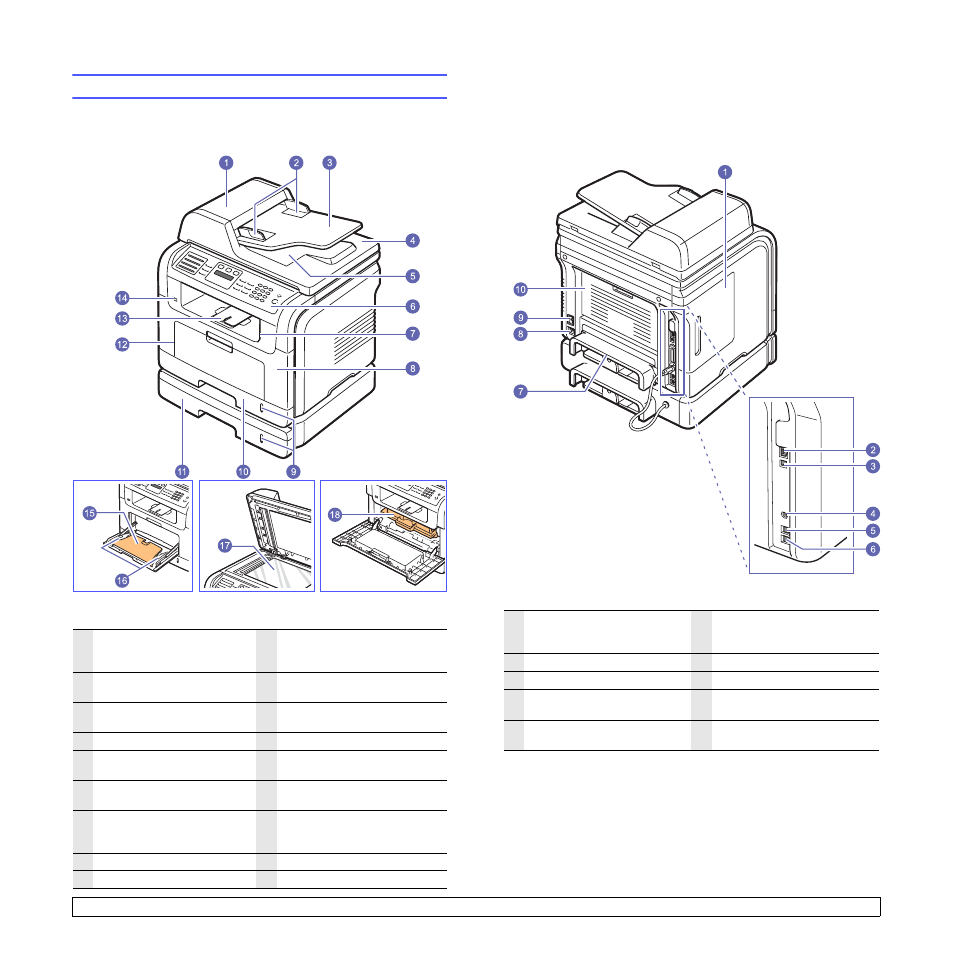

На рисунке показаны основные компоненты устройства.
Вид спереди
1
Автоподатчик
(устройство
автоматической подачи
документов
)
10 Лоток 1
2
Ограничители ширины
документа
11 Дополнительный лоток 2
3
Входной лоток для
документов
12 Многоцелевой лоток
4
Крышка сканера
13 Пюпитр
5
Выходной лоток для
документов
14 Порт для USB-накопителей
6
Панель управления
15 Выдвижная подставка
многоцелевого лотка
7
Выходной лоток
16 Ограничители ширины
бумаги в многоцелевом
лотке
8
Передняя крышка
17 Стекло экспонирования
9
Индикатор уровня бумаги
18 Картридж
* На рисунке выше изображены многофункциональный
принтер Phaser 3300 и аксессуары к нему.
Вид сзади
1
Крышка платы управления
6
Разъем для
дополнительного
телефона
(EXT)
2
Сетевой порт
7
Блок двусторонней печати
3
Порт USB
8
Разъем для шнура питания
4
Кабельный разъем для
дополнительного лотка 2
9
Выключатель питания
5
Разъем телефонной
линии (LINE)
10 Задняя крышка
* На рисунке выше изображены многофункциональный
принтер Phaser 3300 и аксессуары к нему.
