70 _
Обслуживание
3.

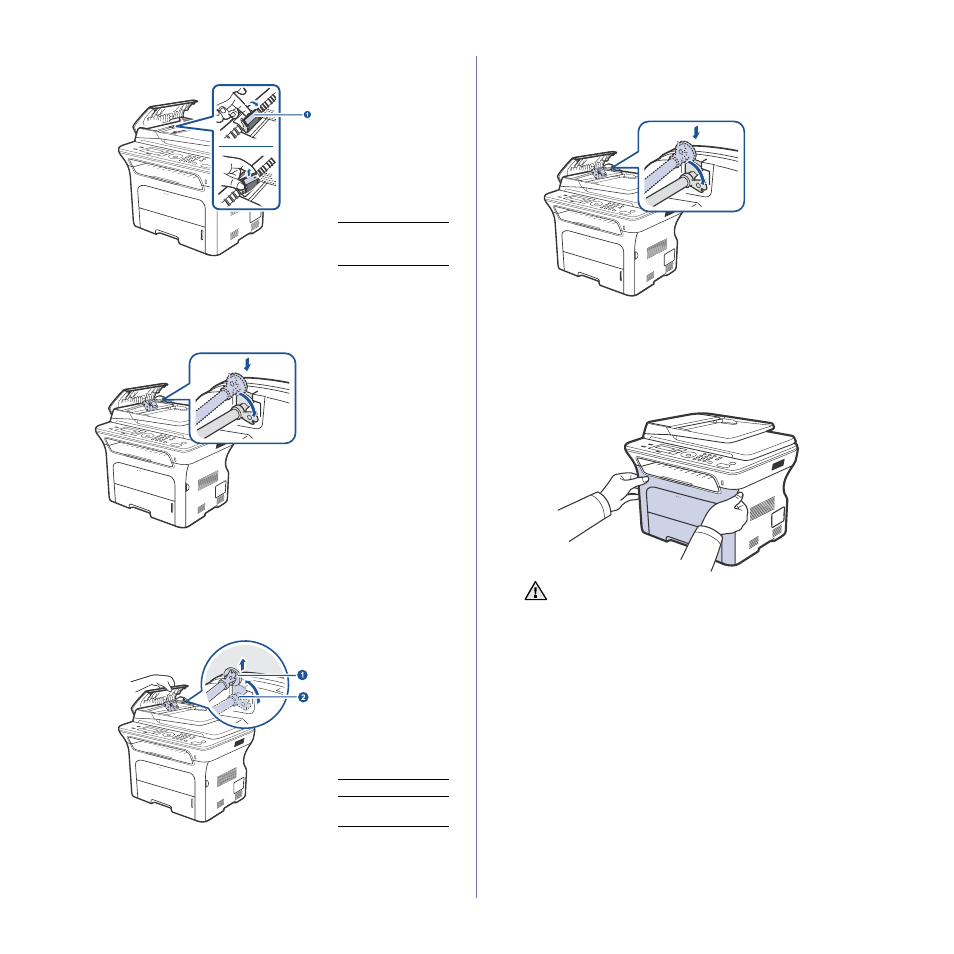

Выньте резиновый блок из автоподатчика, как показано на рисунке.
4.
Вставьте новый резиновый блок автоподатчика.
5.
Совместите левый конец ролика автоподатчика с гнездом и
вставьте в гнездо правый край блока автоподатчика. Поверните
шестеренку на правом конце ролика автоподатчика по
направлению к входному лотку для документов.
6.
Закройте крышку.
Замена ролика подачи в автоподатчике
1.
Откройте крышку автоподатчика.
2.
Поверните шестеренку на правом конце ролика автоподатчика по
направлению к автоподатчику и выньте ролик из гнезда.
3.
Установите новый ролик подачи в автоподатчик.
4.
Совместите левый конец ролика автоподатчика с гнездом и
вставьте в гнездо правый край блока автоподатчика. Поверните
шестеренку на правом конце ролика автоподатчика по
направлению к входному лотку для документов.
5.
Закройте крышку.
Замена ролика переноса
1.
Выключите устройство и подождите несколько минут, чтобы оно
остыло.
2.
Полностью откройте переднюю крышку.
1
Резиновый
блок
автоподатчика
1
Втулка
2
Ролик
автоподатчика
•
Не прикасайтесь к зеленой поверхности, барабану или
передней части картриджа руками или предметами. Во
избежание касания указанных частей картриджа держите
картридж за ручку.
•
Действуйте осторожно, чтобы не поцарапать поверхность
транспортной ленты.
•
Если передняя крышка будет открытой в течение нескольких
минут, барабан регулировки изображения подвергнется
воздействию света. Это может привести к его повреждению.
Если установку по той или иной причине необходимо
прервать, закройте крышку.
