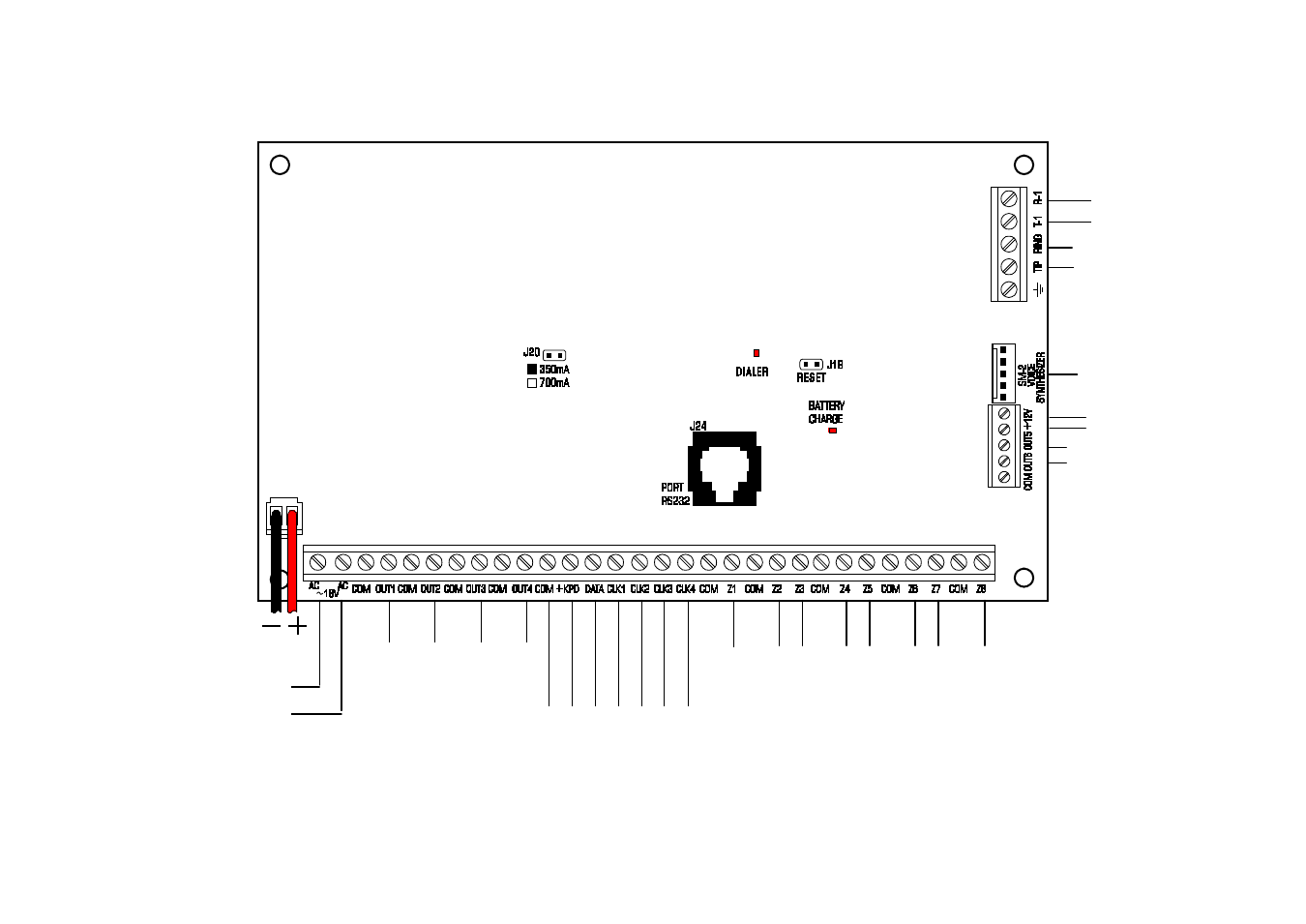

Схематичный вид приемно-контрольного прибора CA-10 (подробное описание клемм основной платы: стр. 15).
(подключение принтера
или компьютера: стр. 27)
программируемые зоны
(описание подключения извещателей: стр. 21)
провода аккумулятора
12
В/17 Aч
городская (внешняя)
телефонная линия
внутренняя
телефонная линия
трансформатор 18
В AC ± 10%
программируемые силовые
выходы (подключение
сирен: стр. 24)
выходы блока питания
установка тока
зарядки
программируемые
слаботочные выходы
(см: стр. 25)
модуль SM2
(подключение: стр. 26) (
описание: стр.15, 29)
клеммы клавиатур
(подключение клавиатур: стр. 17)
