Руководство по установке
SATEL 17

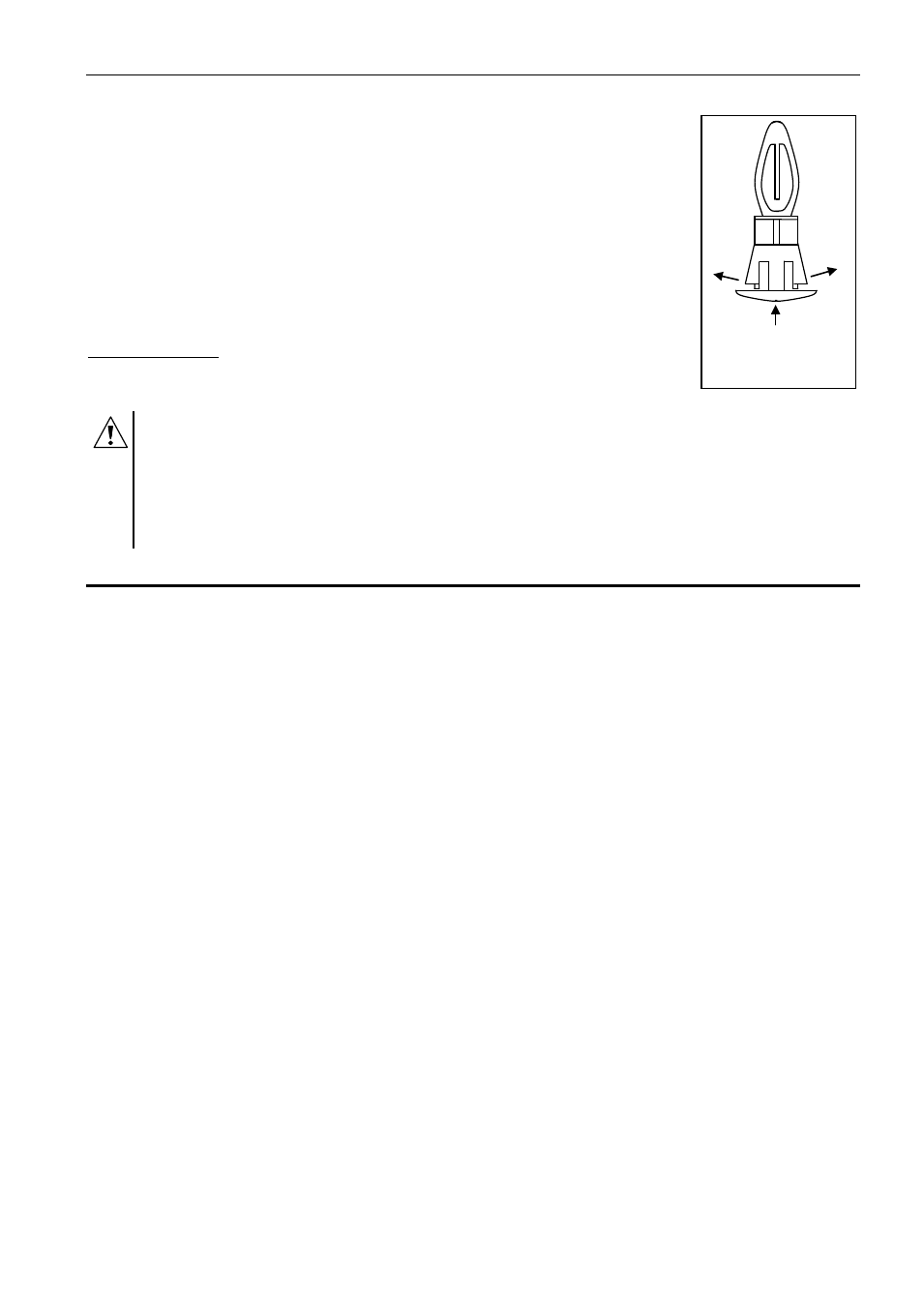

В случае, если шпильки частично выходят из корпуса необходимо слегка разогнуть
боковые зажимы, блокирующие позицию шпильки в корпусе (Рис. 2)
и при установке шпильки в отверстие сильно прижать центральную
часть ее головки, так чтобы ее заблокировать в отверстии корпуса.
Рекомендуется убедиться, что нажатие на шпильку не вызывает ее
перемещения. При креплении корпуса к поверхности требуется
соблюдать особую осторожность во избежание случайного
повреждения проводов, проходящих через отверстие в задней
стенке.
После закрепления корпуса можно установить плату ПКП и
приступить к выполнению соединений.
ПРИМЕЧАНИЕ: Запрещается выполнять какие-либо соединения
при включенном напряжении питания (от сети
и аккумулятора).
Прибор питается от сети ~230В. Несоблюдение требуемой осторожности
при выполнении соединений или неправильное присоединение могут стать
причиной поражения электрическим током и быть опасными для жизни!
Поэтому, при подключении ПКП соблюдайте особую осторожность.
Силовой кабель во время установки и подключения ПКП не может быть
под напряжением!
Подключение клавиатур
Клавиатура предназначена для настенного монтажа и рассчитана на работу
в закрытых помещениях с нормальной влажностью воздуха. Пружина антисаботажного
контакта должна быть прижата к основанию так, чтобы при попытке отрыва клавиатуры
от стены произошло размыкание контакта.
ПКП может работать как со светодиодными клавиатурами, так и с ЖКИ клавиатурами
в любой конфигурации.
Примечания:
• С ЖКИ клавиатурами v3.08 (и более поздней) старшие клавиатуры LED S могут
работать неправильно, поэтому рекомендуется использовать клавиатуры CA-10
LED
S v1.2 или новейшие (это касается также выпускаемых раньше клавиатур
CA-10 KLED-M).
• Если в системе предусматривается установка модуля расширения зон, то он
должен быть выполнен в версии 2 (т.е. дата выпуска на наклейке – февраль 1998
г. или более поздняя).
• Жидкокристаллический дисплей не устойчив к ударам, поэтому падение
клавиатуры на землю может стать причиной повреждения дисплея.
• После включения питания клавиатуры KLED-S, а также после выхода ПКП из
сервисного режима, клавиатура в течение 5 секунд блокируется и не реагирует
на нажатие клавиш. За это время происходит отсчет установок системы,
a
подсветка клавиатуры мигает с большой частотой. Одновременно клавиатура
восстанавливает автоматический режим подсветки клавиатуры. Изменение
режима происходит с помощью функций пользователя при нажатии и удержании
клавиши [9].
Клавиатуры подключаются к клеммам COM, +KPD, CLK1, CLK2, CLK3, CLK4 ПКП.
Выходы COM, +KPD и DATA являются общими для всех групп, а выходы CLK1 и CLK2,
CLK3 и CLK4 определяют, которой группой будет управлять клавиатура. Если
в системе не больше трех клавиатур, то подключение следует начинать с клеммы
CLK1.
прижать
раз
ог
ну
ть
раз
ог
ну
ть
Рис 2.
