с контролем сопротивления позволяет одновременно наблюдать за состоянием
извещателя и тамперного контакта (см.: Рис. 9).
Для питания извещателей можно использовать любой из выходов с электронной
защитой (OUT1 – OUT4). Выход необходимо запрограммировать, как выход питания
(выход 27). Извещатели, подключенные к зонам на клаувиатурах, могут питсться от
выхода +KPD.

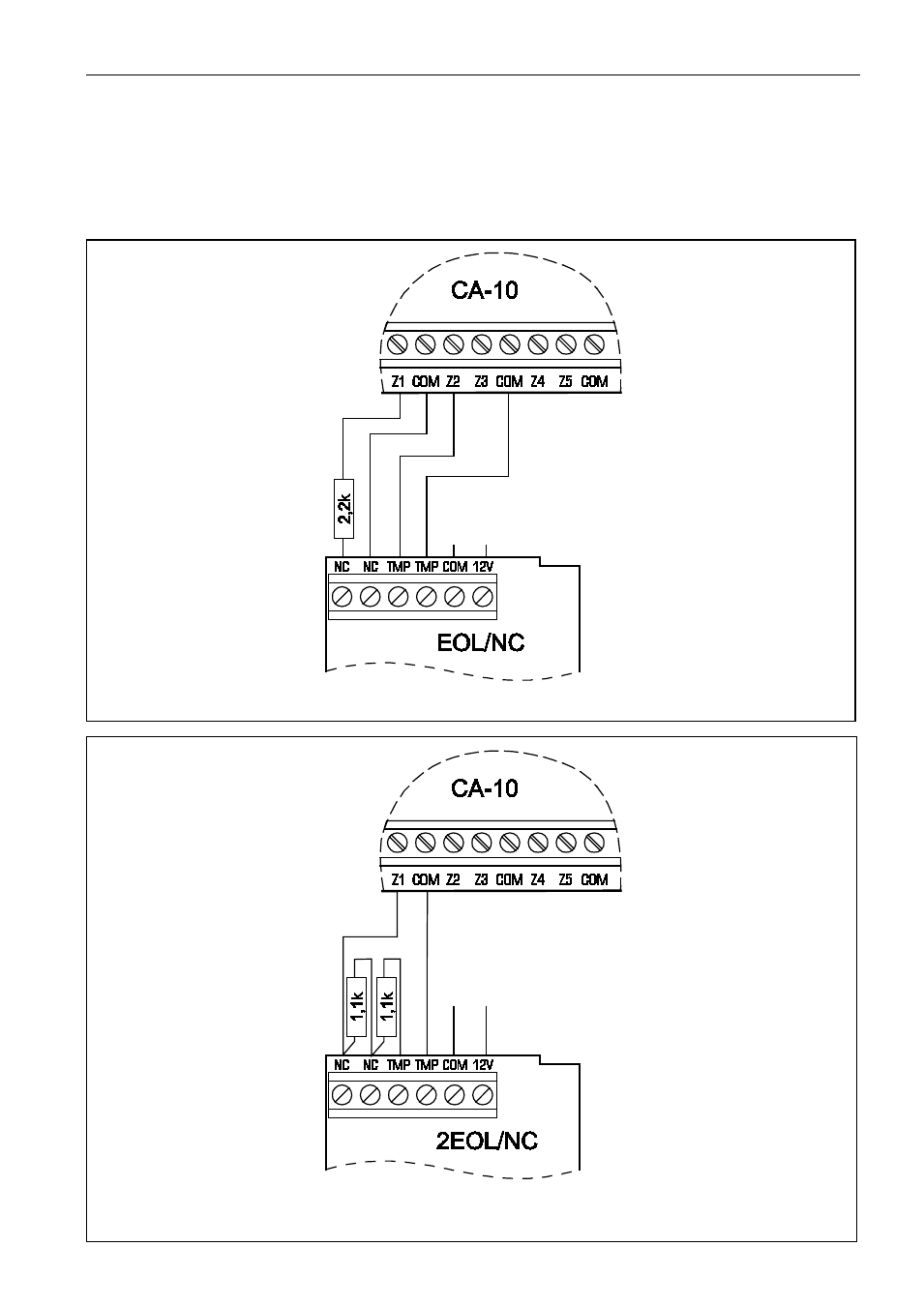

Рис. 10. Пример подключения к ПКП извещателя с контактами NC – тип шлейфа EOL.
Рис. 11. Пример подключения к ПКП извещателя с контактами NC – шлейф типа 2EOL
(извещатель с контактами NO подключается идентично).
питание
питание
