Руководство по установке
SATEL
15

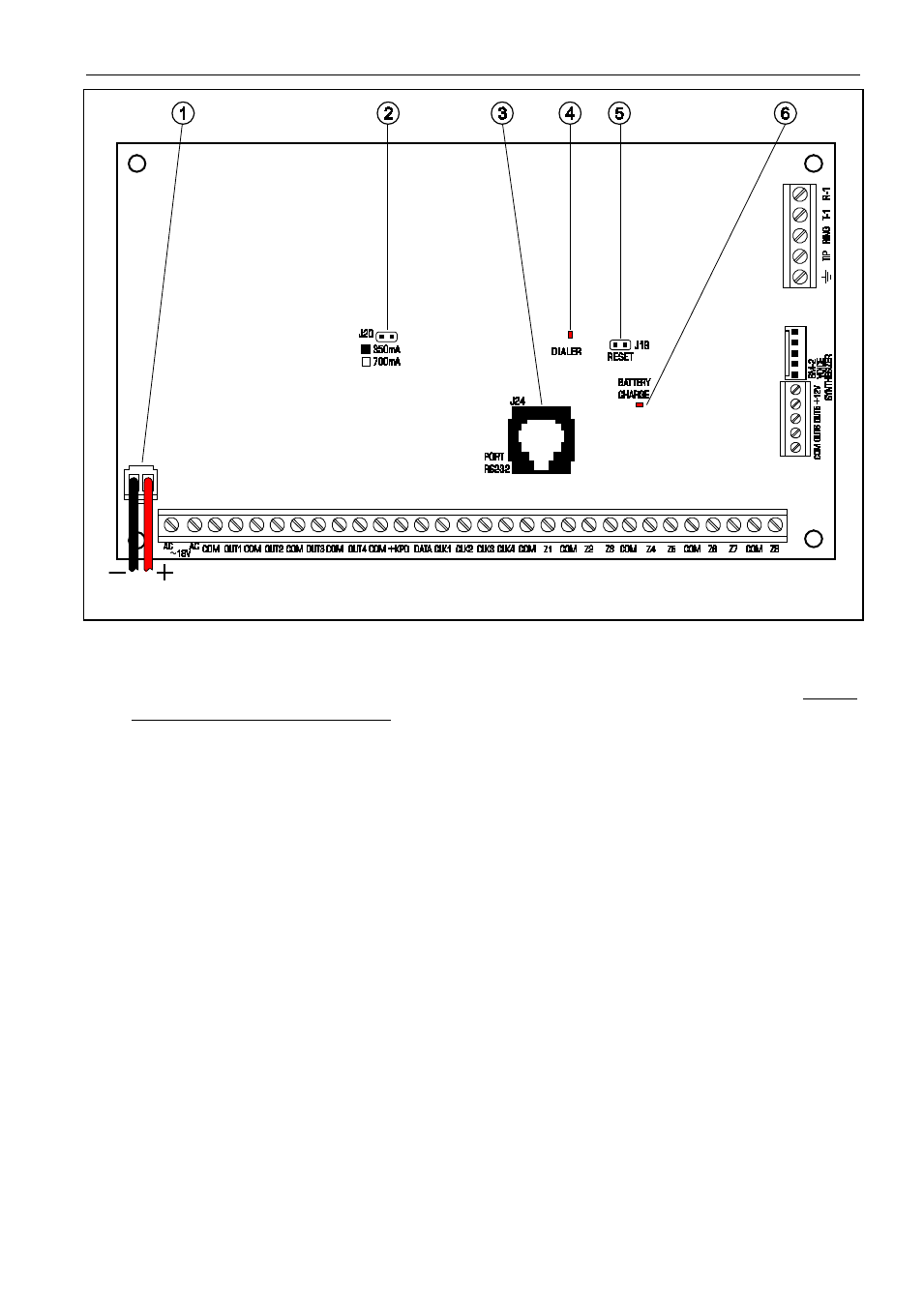

Рис. 1. Схема платы ПКП СА-10.
Примечания:
• Запрещается замыкать штыри порта RS-232 и прикасаться к ним пальцами.
• Перед подключением кабеля установщик должен предварительно снять
электростатический заряд, например, прикасаясь верхней частью ладони
к заземленному устройству (кран, радиатор и т.п.).
• Рекомендуется подключать кабель сначала к ПКП, a затем к компьютеру.
• Длина кабеля, соединяющего порты RS-232, не должна превышать. 20 метров.
4.
Светодиод „DIALER” – включен, когда прибор звонит, а мигает во время
импульсного набора телефонного номера.
5.
Штырьки J19 „RESET” – дают возможность входа в сервисный режим без ввода
сервисного пароля. Эту функцию может заблокировать установщик (см.: сервисную
функцию FS 131).
6.
Светодиод „BATTERY CHARGE” – расположенный рядом со штырьками,
обозначенными „J19”, светится во время тестирования состояния аккумулятора
и зарядки разряженного аккумулятора. ПКП каждые 10 секунд проверяет наличие
аккумулятора, a каждые 4 минуты в течение 10-20 секунд тестирует состояние
зарядки. Во время тестирования понижается процессором напряжение блока
питания, а устройства питаются от аккумулятора. При понижении напряжения
аккумулятора до 9,5 В ПКП отключает его с целью защиты от полного разряда
и повреждения.
КЛЕММЫ ПЛАТЫ:
AC
-
вход питания модуля (18 В AC ± 10%)
Z1
÷ Z8
-
зоны
OUT1
÷ OUT4 -
программируемые силовые выходы (максимальный ток 2,2 А)
OUT5
÷ OUT6 -
программируемые слаботочные выходы (максимальный ток 50 мА)
