Руководство по установке
SATEL 27
Подключение принтера или компьютера
В случае необходимости получения подробной документированной информации
о событиях, требуется подключить принтер.
Принтер может быть подключен постоянно, либо только с целью отпечатать
содержимое памяти событий. При постоянном подключении принтера все события,
происходящие в системе, печатаются немедленно. Печатная строка содержит дату,
время, наименование и источник события (номер зоны, номер группы или номер
пользователя).
ПКП работает с принтерами оборудованными портом RS-232. На плате ПКП порт
RS-232
выведен на гнездо J24 (RJ разъем). Порт RS-232 обеспечивает также
возможность подключения ПКП к компьютеру.
Расположение сигналов и способ подключения принтера или компьютера к порту
показаны на рис. 16 и 17. Сигнал TXD ПКП всегда подводится к входу RXD принтера
или компьютера, а сигнал TXD компьютера – к входу RXD ПКП. Принтер или компьютер
сообщает ПКП о своей готовности к приему данных сигналом DTR. Отсутствие этого
сигнала сообщается ПКП, как аварийное состояние порта RS-232.

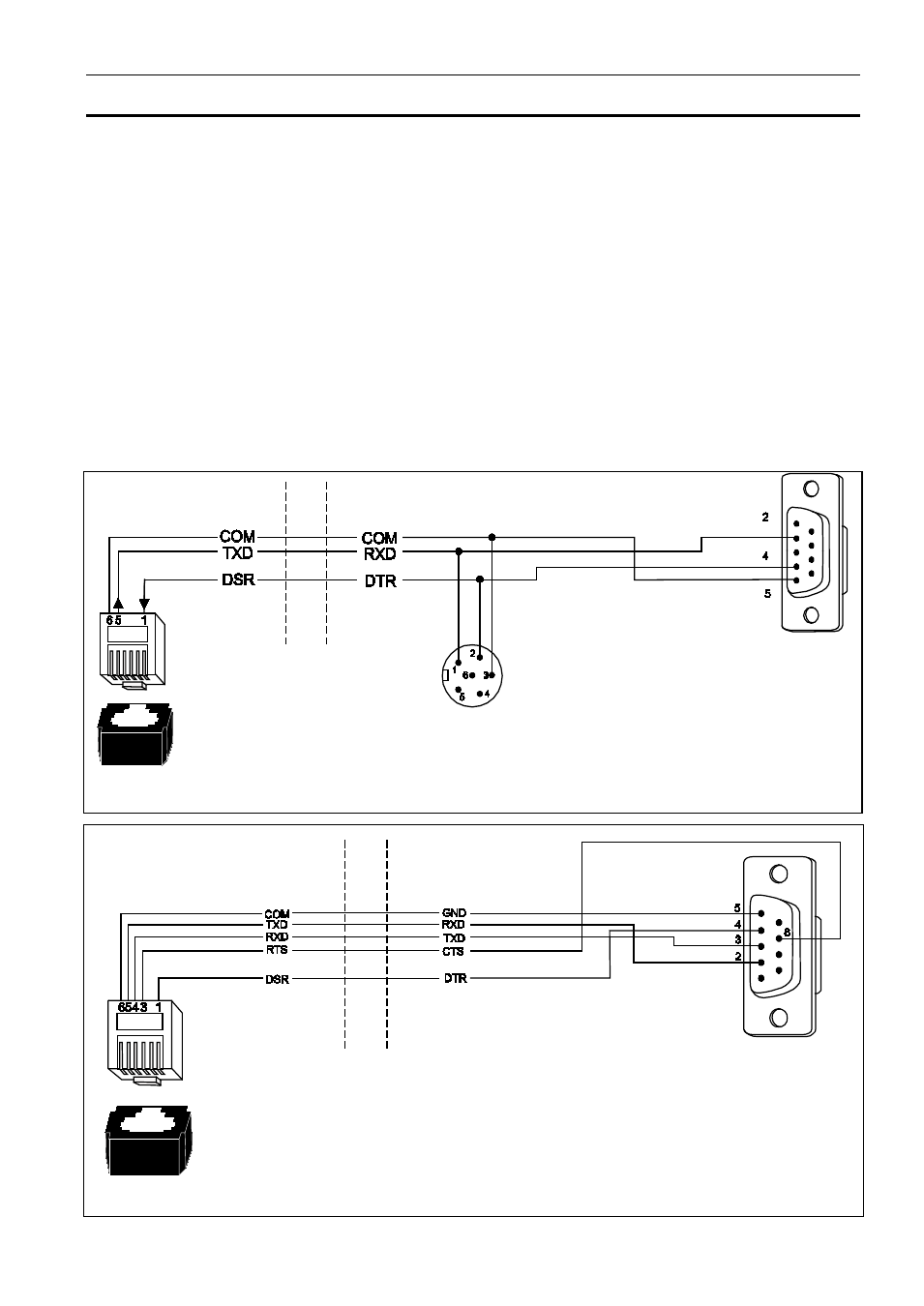

Рис. 16. Способ подключения принтера к порту RS-232 ПКП.
Рис. 17. Способ подключения компьютера к порту RS-232 ПКП.
ПКП ПРИНТЕР
Ш ТЕКЕР DB9M
ВИД РАЗЪЕМОВ ( ПАПА ) СО СТОРОНЫ ТОЧЕК ПАЙКИ
ПОСЛЕДОВАТЕЛЬНЫЙ
ПОРТ
RS-232
ВИД РАЗЪЕМА НА
ПЛАТЕ
ПКП
ГНЕЗДО
ПРИНТЕРА MEFKA
ПКП КОМПЬЮТЕР
ПОСЛЕДОВАТЕЛЬНЫЙ
ПОРТ
RS-232
ВИД РАЗЪЕМА НА
ПЛАТЕ
ПКП
Ш ТЕКЕР DB9F
ВИД РАЗЪЕМА ( МАМА ) СО СТОРОНЫ ТОЧЕК ПАЙКИ
